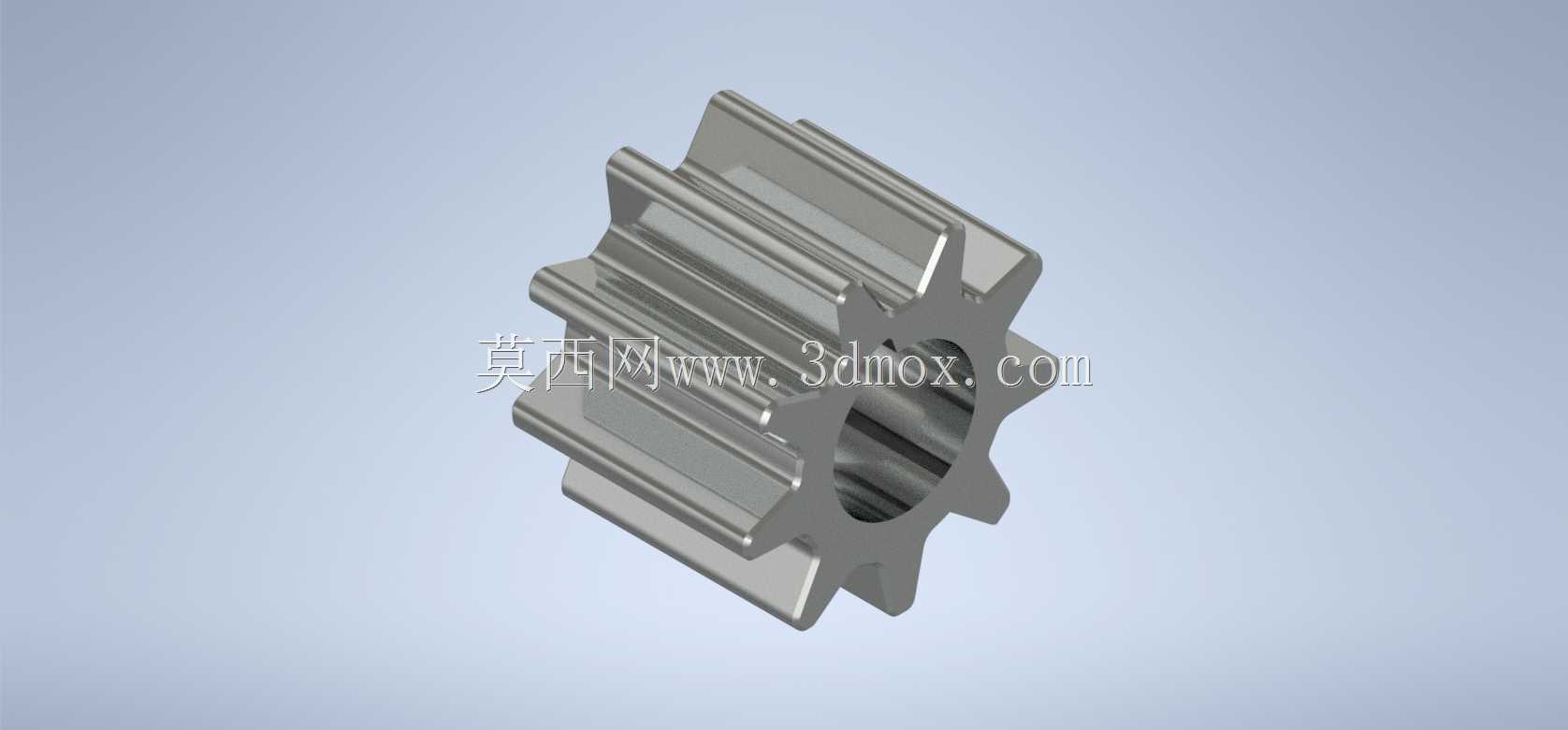

在普通卧式车床的主轴箱传动链路里,排挡机构承担着转速切换、动力传递路径切换的核心作用,这款配套CA6140车床的排挡正齿轮,是整个换挡执行结构里直接传递扭矩的关键啮合零件。从实际装配场景来看,该齿轮安装在主轴箱的滑移齿轮轴段上,配合拨叉的轴向推动实现不同齿数齿轮副的啮合切换,最终完成主轴不同转速挡位的切换,满足车削加工时不同工件材质、不同加工工序对主轴转速的匹配需求,比如粗车45号钢时需要低转速大扭矩输出,精车有色金属件时需要高转速保证表面粗糙度,都需要通过排挡机构带动该类齿轮完成啮合位置切换。
从功能特性上看,这款正齿轮采用直齿圆柱齿形设计,齿向与齿轮轴线完全平行,啮合过程中不存在轴向分力,换挡滑移时的轴向移动阻力更小,拨叉推动换挡的操作手感更顺畅,不会出现斜齿轮滑移时因轴向力导致的卡滞、换挡打齿问题。齿部的齿形参数经过匹配CA6140原机床的传动链模数、压力角设计,啮合重合度控制在合理区间,既保证传动过程中的载荷均匀分布,避免单齿受力过大出现崩齿,也能减少换挡时的齿端冲击,延长齿轮和配合轴、拨叉的使用寿命。齿轮中心的内孔采用花键结构设计,和轴上的外花键形成周向固定,既能可靠传递旋转扭矩,也能保证齿轮在轴上轴向滑移时的对中精度,不会出现偏心导致的传动振动、噪声过大问题。
设计思路上,这款齿轮完全贴合CA6140车床原机的安装边界做适配,齿顶圆、齿根圆的尺寸严格匹配主轴箱内相邻齿轮的安装中心距,避免滑移过程中和其他固定齿轮、箱体内壁发生运动干涉;齿轮的轮毂长度经过核算,既保证和花键轴的配合长度足够,传递额定扭矩时不会出现花键压溃,也控制了轴向尺寸,给拨叉的安装、滑移行程预留足够空间,不会出现换挡到位后齿轮仍有窜动、脱挡的问题。齿端做了小角度倒角处理,这是机床换挡齿轮的典型设计细节,换挡时两个齿轮的齿端倒角能起到导向作用,即使齿没有完全对正,也能在轴向推力作用下顺利滑入啮合位置,减少打齿概率。
从安装边界来看,该齿轮的轴向滑移行程严格对应CA6140车床对应挡位的啮合位置,当拨叉推动齿轮移动到左极限位置时,和对应低速挡齿轮完全啮合,移动到右极限位置时和高速挡齿轮完全啮合,中间空挡位置时完全脱离啮合,不会出现半啮合状态导致的齿面偏磨。齿轮的端面跳动、径向跳动公差按照机床传动齿轮的精度等级选取,保证高速旋转时的动平衡性能,减少主轴箱的整体振动,避免加工时工件表面出现振纹。材质选用上适配机床齿轮的常用工况,采用中碳结构钢做调质处理,齿面做高频淬火,既保证芯部有足够的韧性承受换挡冲击,也保证齿面有足够的硬度抵抗长期啮合的磨损,在车床日常的润滑、维护条件下能达到和原机配件相当的使用寿命。
实际应用中,这类排挡齿轮属于车床的易损配件,长期频繁换挡、重载切削下容易出现齿面磨损、齿端崩角、花键孔磨损松旷的问题,更换时需要严格核对齿形参数、内孔花键参数、安装尺寸,才能保证装配后排挡顺畅、传动平稳,不会出现换挡困难、掉挡、传动噪声大的问题。建模过程中对齿形的渐开线轮廓做了精确还原,花键孔的齿形、倒角、退刀槽结构都按照实际加工工艺做了还原,既可以用于机床维修时的配件测绘参考,也可以用于机床传动原理教学、主轴箱结构装配演示,帮助结构设计人员理解普通车床换挡机构的传动逻辑,也能为机床改造、配件国产化测绘提供准确的三维参考。
