环链电动自动升降起重葫芦结构设计

　　在车间工位物料转运、仓储重型货物堆垛、小型设备安装就位这类需要垂直起升作业的场景里，这类环链式自动升降起重设备是一线作业里出镜率极高的通用起升单元，区别于大吨位桥式起重机的固定作业覆盖范围，这类设备可以配合单轨吊、悬臂架灵活调整作业点位，适配0.5到5吨区间的零散重物吊装需求，覆盖机加工车间工件转序、五金仓库货物上下架、装修现场设备移位等多类零散起升场景。从结构设计逻辑来看，整套设备的核心布局采用驱动电机、减速机构、链轮传动、吊钩组件同轴排布的紧凑结构，主机壳体采用压铸铝一体成型结构，既保证传动部件的安装定位精度，也能控制整机自重，降低配套悬挂轨道的负载要求。设备的动力输出端搭配行星减速结构，

　　将电机的高转速低扭矩输出转化为链轮的低转速大扭矩输出，传动比匹配常规起升速度在每分钟4到8米区间，既保证作业效率，也避免起升速度过快带来的重物晃动风险。配套的起重环链采用高强度合金钢锻造链环，链环节距与链轮齿槽完全匹配，传动过程中不会出现跳齿、卡滞问题，链道内部设置耐磨导向套，减少长期作业过程中链环与壳体的磨损，延长易损件更换周期。设备的下吊钩组件配备推力轴承，重物起升过程中吊钩可以随重物姿态自由旋转，避免环链出现拧扭打结的问题，吊钩处设置弹簧式防脱卡板，防止吊装索具从吊钩开口处滑脱，本质上降低作业过程中的脱钩风险。配套的手持控制单元采用低压供电设计，控制按钮设置上升、下降、急停三个核心操作位，按钮触点采用银合金材质，

　　适应频繁点动的作业操作需求，控制线缆采用螺旋弹簧式伸缩结构，作业过程中线缆可以随操作人员站位自动伸缩，避免线缆拖地被重物碾压破损。从安装边界来看，主机上部的悬挂吊耳可以适配不同规格的手动小车、电动行走小车，直接挂载在工字钢轨道下方即可完成安装，主机侧面预留的限位接口可以配套上下行程限位器，当吊钩上升到上极限位置时自动切断起升回路，避免吊钩冲顶撞坏主机壳体，下降到下极限位置时也能自动切断下降回路，避免环链完全脱出链轮造成坠落风险。设计过程中需要重点校核主机壳体的安装孔位强度、环链的破断拉力、减速齿轮的接触疲劳强度，同时要控制整机的横向尺寸，保证设备在狭窄的工位通道内也能顺利通行，不会和周边的设备、货架发生刮碰。

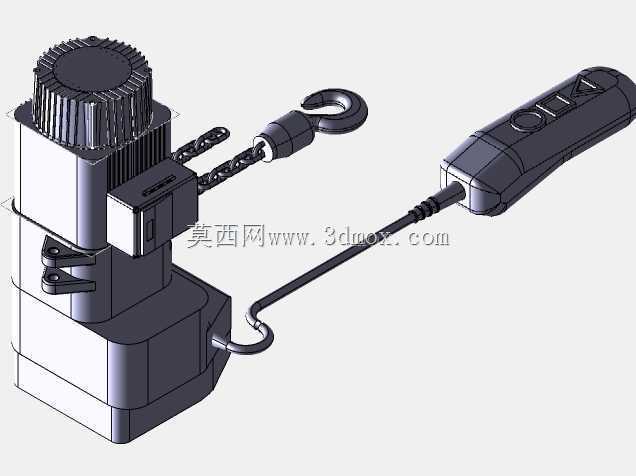

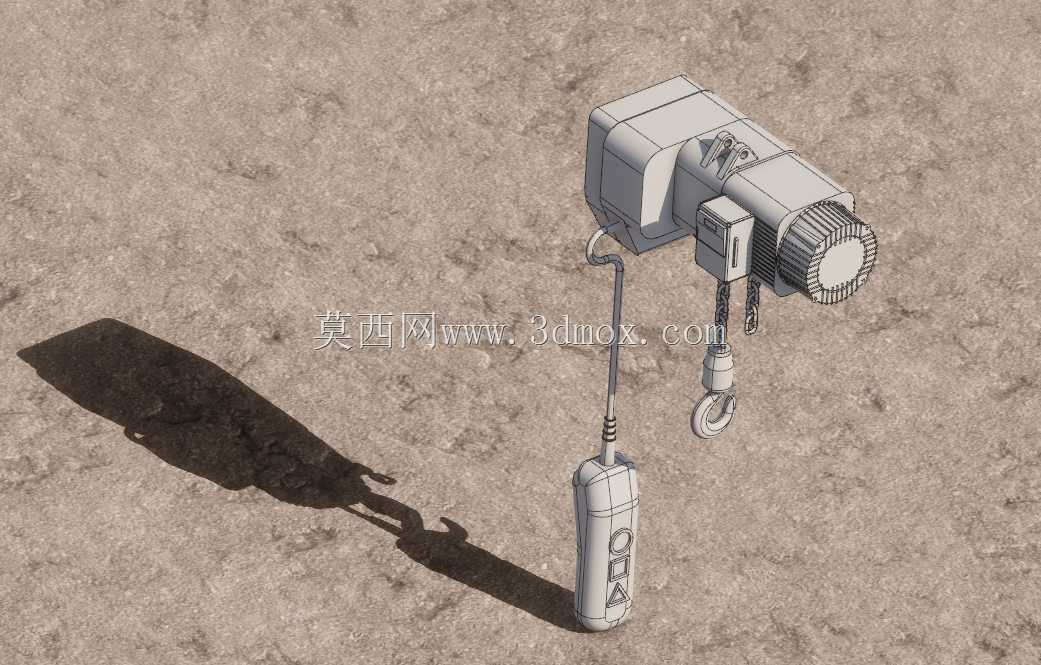

　　设备的制动单元采用断电自动抱闸结构，一旦作业过程中出现供电中断，制动机构会自动锁死输出轴，重物会保持在当前位置不会出现下滑坠落，保障作业现场的人员与设备安全。日常维护层面，壳体上预留的注油孔可以定期向减速腔体内补充润滑脂，链轮位置的积尘、油污可以在日常巡检时直接清理，不需要完全拆解主机就能完成常规保养作业，降低设备的全生命周期维护成本。这类设备的结构设计没有冗余的复杂功能，所有结构都围绕稳定起升、安全制动、灵活操作三个核心需求展开，三维建模过程中需要重点还原链环与链轮的啮合关系、控制手柄的按键布局、吊钩防脱卡板的转动行程，保证模型装配完成后可以直观呈现各部件的运动干涉边界，为后续的安装调试、易损件测绘提供直观的三维参考。
