工业桁架式储料作业塔架结构设计

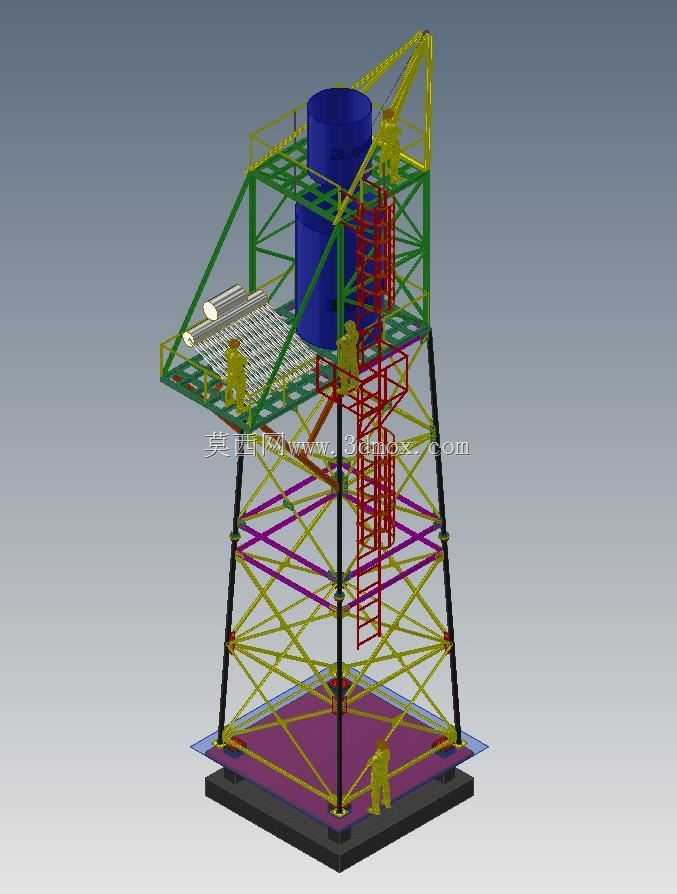

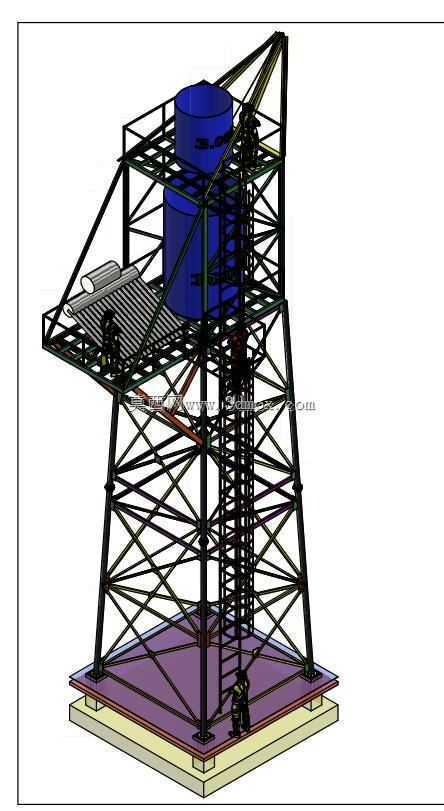

　　这套桁架式储料作业塔架，主要面向散料中转、工业生产环节的高位储料与作业工位搭建需求，常见于建材加工、粮食中转、小型化工原料暂存的生产场景中，承担高位储料、人员操作平台、物料暂存中转的多重功能，区别于大型起重输送塔架，该结构更偏向固定工位的小型作业支撑，适配厂区内固定点位的物料高位存储与人工操作需求。从结构设计逻辑来看，整体采用空间桁架受力体系，底部为方形承重底座，通过四根主承重立柱向上延伸，每层设置交叉斜撑形成稳定的空间受力结构，能够有效抵消上部储料载荷带来的竖向压力与侧向风载，避免结构出现失稳变形。底座采用加厚钢板拼接，底部预留地脚螺栓安装孔位，安装时需匹配混凝土预埋基础，保证整体结构的抗倾覆能力，基础平面尺寸需略大于底座边界，

　　预留足够的二次灌浆空间。塔架分层设置作业平台，每层平台铺设防滑花纹钢板，平台边缘设置高度符合安全规范的防护栏杆，栏杆底部设置挡脚板，防止工具或物料从高处坠落。沿塔架一侧设置连续爬梯，爬梯每间隔一定高度设置休息平台，同时爬梯外侧设置护笼，保障人员上下攀爬的作业安全，爬梯踏步采用防滑钢筋焊接，间距符合人体工程学攀爬尺寸，避免攀爬时出现踏空风险。塔架顶部设置储料罐安装位，储料罐采用立式圆柱结构，通过抱箍与顶部平台的承重梁固定，储料罐底部设置出料口，可对接下方的输送设备，实现物料的重力式出料，减少额外的物料输送动力消耗。顶部平台除储料罐安装区域外，预留足够的人员操作空间，可容纳操作人员完成储料罐的阀门操作、日常检修、物料状态查看等作业内容，

　　平台一角设置物料吊装支点，可配合小型手动葫芦完成检修配件或小批量物料的垂直吊运。设计过程中，对每层桁架的杆件受力做了针对性校核，主立柱采用方形型钢，斜撑采用角钢焊接，所有连接节点采用节点板加螺栓焊接的复合连接方式，既保证安装时的定位精度，也能保障长期载荷下的连接强度，避免节点出现松动变形。各层平台的承重载荷按照常规工业作业平台的载荷标准设计，可同时容纳多名作业人员与小型检修工具的放置，储料罐的容积匹配小型生产线的单日物料中转需求，避免过大容积导致塔架整体载荷冗余过多，造成材料浪费。安装边界方面，塔架整体安装需保证周边预留足够的检修空间，爬梯侧需预留至少1.5米的人员通行与操作空间，储料罐出料口下方需预留输送设备的安装位置，

　　整体结构的垂直高度适配生产线的进料口高度，保证物料依靠重力即可顺畅流入下一道工序，无需额外设置提升设备。结构的防腐处理采用整体喷砂除锈后喷涂防锈底漆加面漆的工艺，适配户外或半户外的厂区作业环境，延长结构的整体使用寿命。在细节设计上，爬梯与各层平台的衔接处做了圆弧过渡处理，避免人员上下时出现磕碰，各层平台的排水坡度设置合理，避免雨天平台面积水造成打滑风险，储料罐与平台连接的位置设置减震垫，减少物料投放时产生的振动传导至整体桁架结构，降低结构长期受振动影响出现的焊缝疲劳问题。
