轮式液压牵引起重吊运装置结构设计

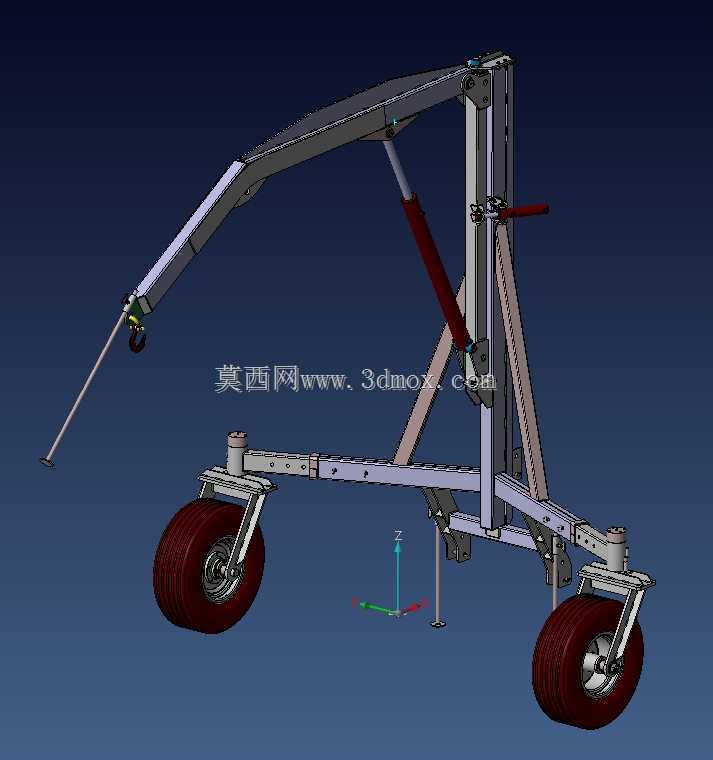

　　这款轮式液压吊运装置主要适配农用拖拉机后悬挂挂载场景，解决田间、农场、小型仓储场景下的零散重物短距离转运与吊装需求，可覆盖1吨以内的农资、农机配件、小型建材的吊装移位作业，替代传统人力抬运或固定式吊具的使用局限。从结构布局来看，装置采用两轮行走支撑架构，轮距匹配常规农用拖拉机的后悬挂安装宽度，行走轮选用大直径深花纹橡胶轮胎，能够适应非硬化的田间土路、砂石场地的移动需求，避免小直径轮在松软地面陷滞的问题。主体支撑立柱采用矩形型钢焊接成型，立柱底部设置三点式悬挂连接耳板，可直接与拖拉机后悬挂的上拉杆、下拉杆点位匹配，安装时无需额外改装拖拉机本体结构，挂接后通过拖拉机悬挂液压提升机构可实现整个装置的离地转运，作业时落下支撑轮即可稳定承载。

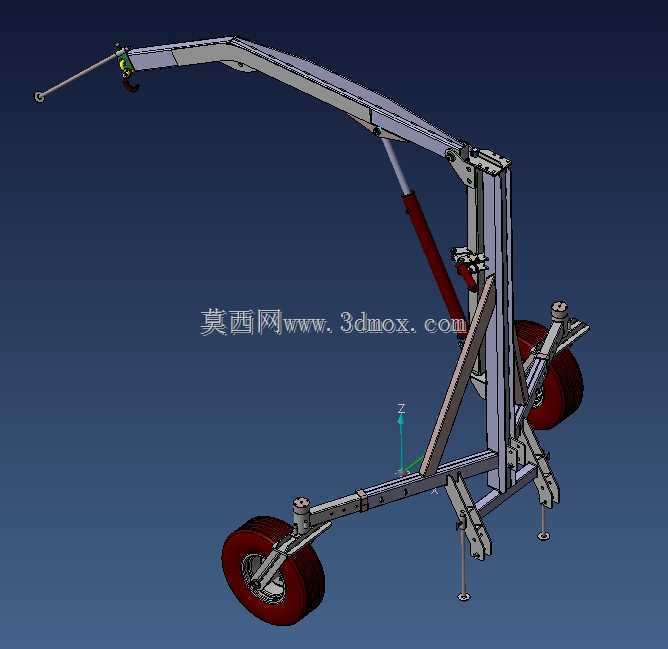

　　吊臂采用折臂式结构设计，主臂与副臂通过铰接销轴连接，中间配置单作用液压油缸作为变幅驱动元件，油缸两端采用关节轴承连接，可抵消作业过程中的偏载力矩，避免油缸杆受径向力造成密封件磨损。吊臂末端配置可旋转的吊钩组件，吊钩带防脱卡扣，防止吊装过程中吊索滑脱，吊臂的变幅范围覆盖从水平低位到接近垂直高位的作业区间，最大作业半径下可覆盖装置外侧3米范围的吊装点位，最大起升高度可满足2.5米高度的货物堆放需求。设计过程中对吊臂的受力工况做了多场景校核，包括最大幅度额定载荷起吊、偏载15度起吊、地面不平整状态下的支撑稳定性校核，主体钢结构件采用Q355材质焊接，焊后做去应力处理，避免长期受载出现结构变形。液压回路直接从拖拉机后悬挂的液压输出端口取油，

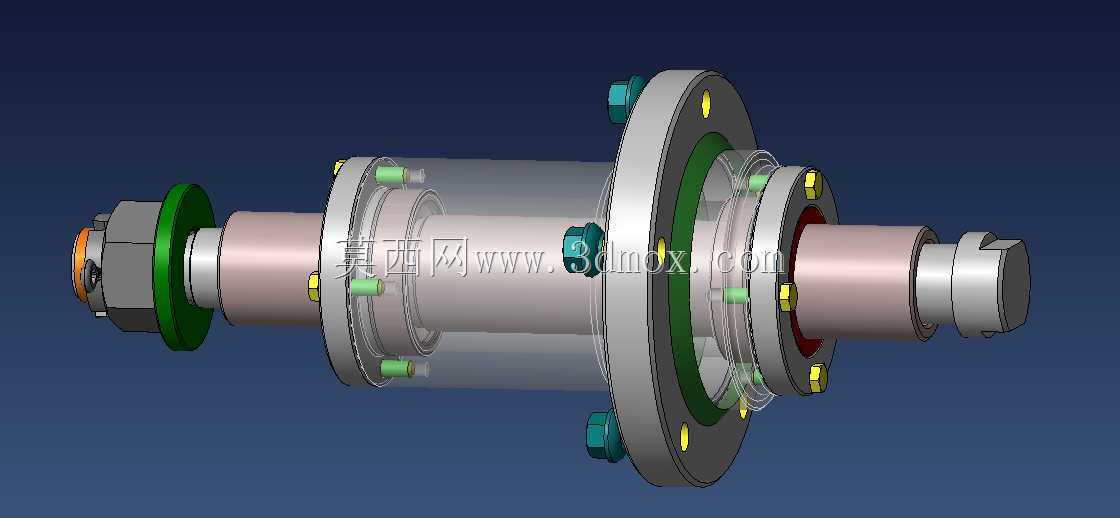

　　无需额外配置独立液压动力单元，油路采用高压胶管连接，胶管布置沿钢结构件内侧走线，通过管卡固定，避免移动过程中胶管被外物剐蹭破损。支撑轮的轮轴采用调质处理的45号钢加工，轮轴与支架之间配置圆锥滚子轴承，可承受径向与轴向的复合载荷，适应场地不平整带来的冲击载荷。装置的安装边界需注意，挂接后拖拉机尾部的总长度增加量控制在1.8米以内，满足乡村道路通行的尺寸要求，作业时两侧支撑轮的接地比压经过核算，在松软耕地表面不会出现超过10厘米的沉陷，无需额外垫设支腿即可完成常规吊装作业。日常使用中，可通过调整吊臂铰接点的固定销轴位置，改变不同作业幅度下的额定起重量，适配不同重量的货物吊装需求，吊臂表面做喷塑防锈处理，适应户外潮湿、多粉尘的作业环境，

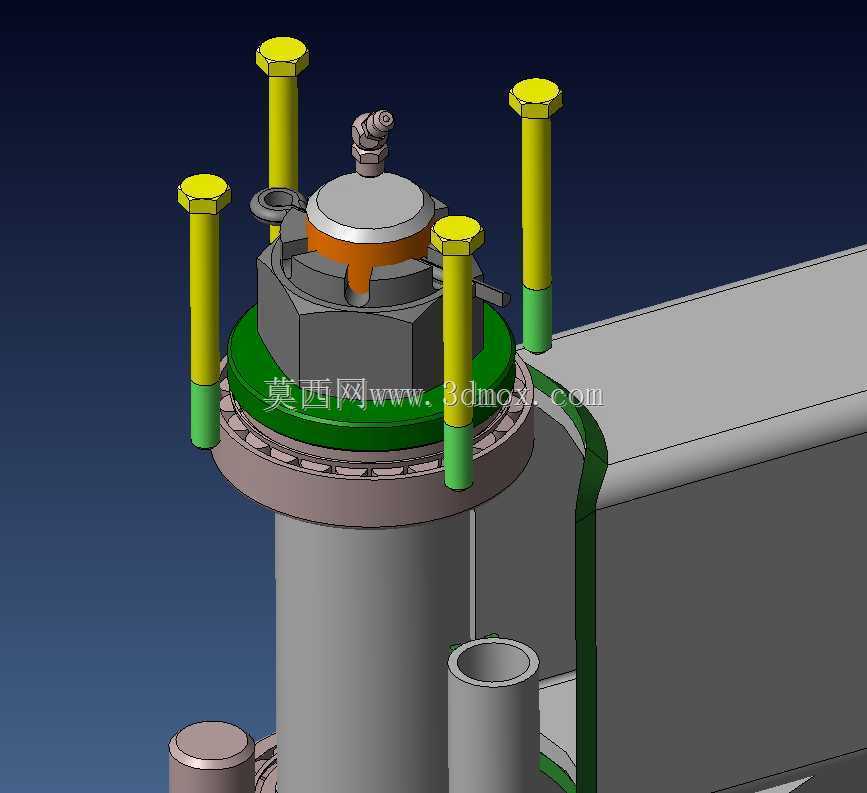

　　所有铰接点位均配置黄油嘴，可定期加注润滑脂降低铰接磨损。该装置的结构设计充分考虑了农用场景的使用特点，没有采用复杂的电控元件，全部采用机械结构加液压驱动的形式，故障率低，维护简便，农户可自行完成日常的保养与易损件更换，不需要专业的维修技术支撑。在实际作业场景中，可完成袋装化肥从地面到运输车厢的吊装、小型农机具的维修移位、农场围栏搭建时的构件吊装等多种作业，大幅降低零散吊装作业的人力投入，同时不需要额外配置专用的起重车辆，依托农户已有的拖拉机即可完成配套使用，降低了设备投入成本。结构建模过程中对所有的铰接点位、安装孔位都做了参数化关联，调整轮距、吊臂长度等参数时可快速生成对应规格的模型，方便后续衍生不同吨位、不同作业半径的系列化产品设计，所有钢结构件的焊缝尺寸、螺栓选型都经过力学校核，满足额定载荷下1.5倍安全系数的设计要求，避免作业过程中出现结构失效的风险。
