轮式农用作业拖拉机整机结构设计

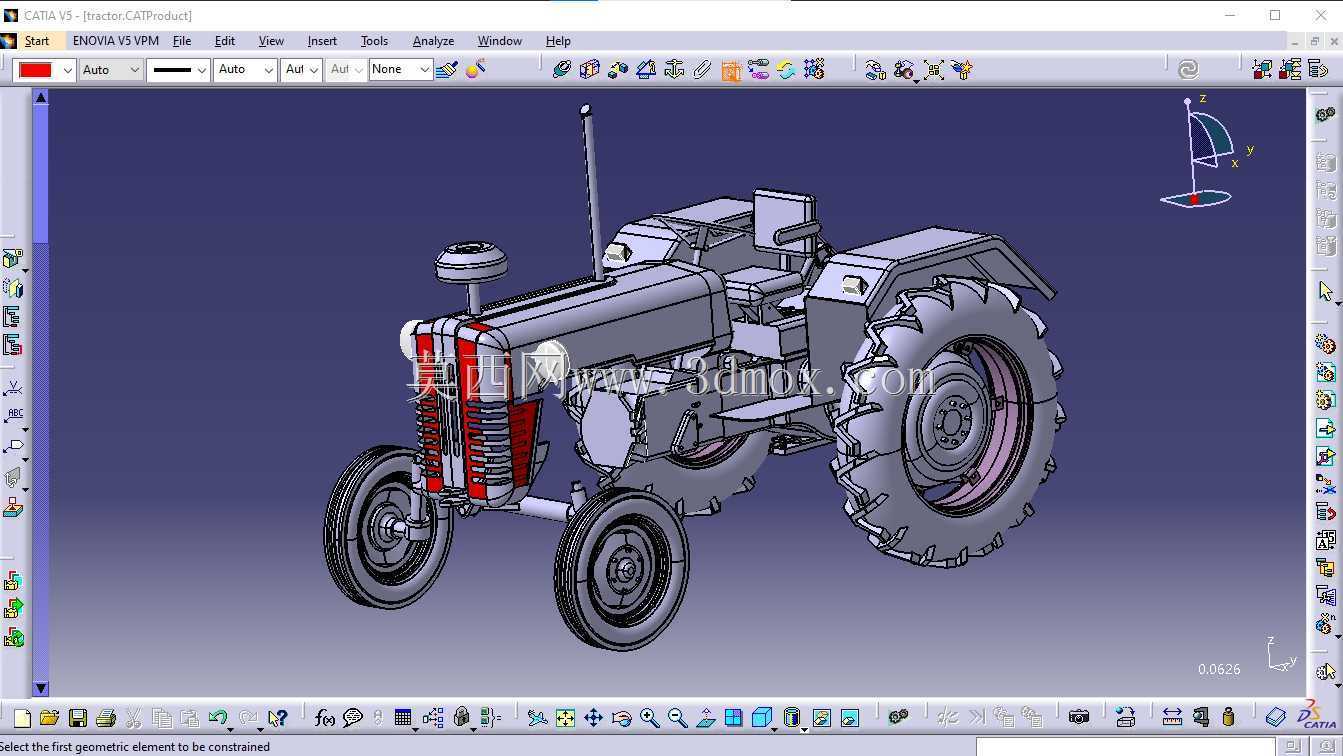

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵、平原地带的小规模农田作业场景展开，适配旱地耕整、农资转运、配套农机具挂载等核心作业需求，整机行走机构采用前小轮、后大轮的经典轮式布局，后轮选用大直径深齿越野胎，胎齿高度与排布角度经过反复校核，既能够在松软耕地表面获得足够抓地力，避免作业时出现打滑陷车问题，又能在硬化路面行驶时减少不必要的跳动，兼顾田间作业与短途转场的通行需求。前轮采用小直径转向轮设计，转向节的转动角度预留充足，最小转弯半径控制在适配小块农田调头的范围，减少田间作业时的反复倒车调整频次。

　　从功能结构来看，整机前部预留了标准的前配重安装位，可根据挂载的农机具重量匹配对应配重块，避免带重载机具作业时出现机头翘头的安全隐患；前部格栅区域为发动机散热舱，格栅的开孔角度与通风面积经过匹配计算，能够保证发动机长时间满负荷作业时的散热效率，同时格栅的条状结构可以阻挡田间作业时飞溅的秸秆、泥块直接撞击散热芯体，降低散热系统的故障概率。驾驶区域的座椅、操纵杆布局按照人机工程校核，操纵杆件的布置位置处于驾驶员坐姿下的手臂舒适操作区间，减少长时间作业的操作疲劳；排气系统采用高位立式布置，排气口高度高于驾驶位，避免作业时排出的废气直接飘向驾驶区域影响操作人员。

　　设计过程中优先考虑了部件的安装边界与维护便利性，发动机舱的侧盖采用快拆结构设计，日常检查机油液位、清理空滤时不需要额外拆解大量覆盖件；后轮的轮辋连接螺栓采用标准通用规格，田间作业出现爆胎等故障时，可使用常规农机维修工具快速更换备胎，不需要配备特殊规格工具。传动系统的布置沿着整机中轴线排布，从发动机输出端到变速箱、再到后驱动桥的动力传递路径尽可能缩短，减少动力传递过程中的损耗，同时传动部件的安装支座都预留了足够的拆装空间，后续检修离合器、更换传动轴承时，不需要吊装整个发动机总成即可完成操作。

　　后部的悬挂机构采用标准三点式挂载接口，可匹配市面上多数常规农用作业机具，包括旋耕机、播种机、拖斗等，悬挂杆件的升降行程经过校核，既能够保证机具提升到足够高度满足转场通行需求，又能在作业时提供足够的下压力，保证耕整作业的深度稳定。整机的覆盖件采用圆弧过渡设计，没有突出的尖锐棱角，避免田间作业时挂扯农作物、或者对操作人员造成磕碰伤害；燃油箱布置在驾驶位侧下方，加油口位置处于站立即可操作的高度，日常加注燃油不需要攀爬机身，同时油箱的容积按照满负荷作业8小时以上的续航设计，减少作业中途往返加油的时间损耗。

　　在结构强度校核层面，车架主体采用矩形钢管焊接结构，关键受力点比如前配重安装座、后悬挂连接座、驱动桥固定位都做了加强筋处理，能够承受满负荷作业时的冲击载荷，避免长期在颠簸地块作业出现车架变形开裂问题。前轮的转向拉杆采用可调长度设计，使用过程中出现前轮前束偏差时，可通过调整拉杆长度快速校正，不需要更换零部件；所有外露的传动部件都设置了防护盖板，避免作业时卷入杂草、秸秆造成传动卡滞，同时防护盖板采用螺栓固定，清理缠绕杂物时拆卸方便。整机的电气线路全部沿着车架内侧的走线槽布置，线路外部套有波纹防护管，避免泥水浸泡、作物剐蹭造成线路破损短路，关键的电气接插件都选用防水型号，适应田间高湿度、多泥水的作业环境。
