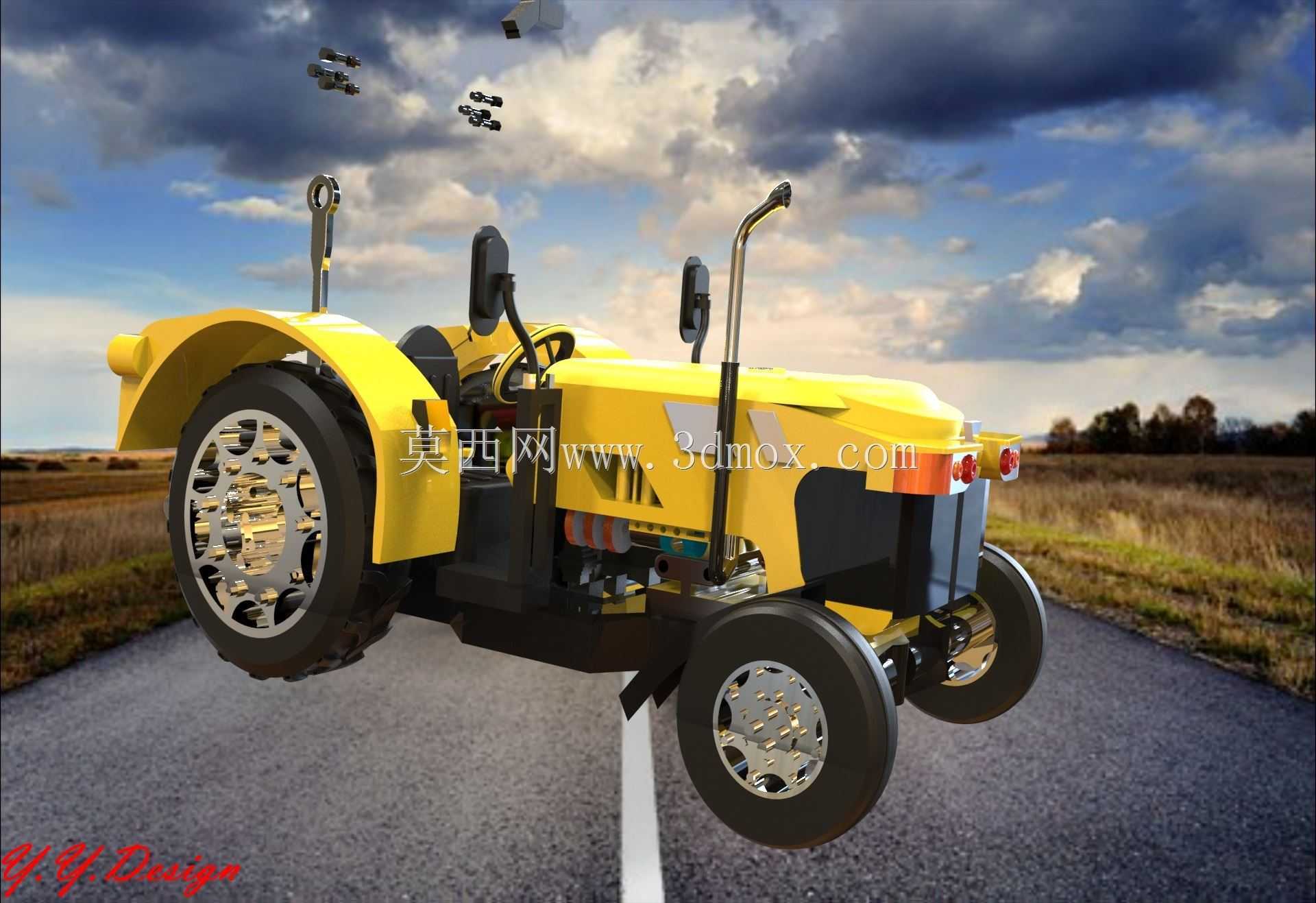

小型农用轮式拖拉机整机结构设计

　　这款小型轮式拖拉机的结构设计，核心瞄准丘陵山地零散地块、果园行间作业、大棚内农事操作这类大中型农机无法覆盖的应用场景，整机结构紧凑，转弯半径控制在极小范围，能够在宽度不足两米的作业通道内灵活转向，适配果树行距3米以内的密植果园、跨度6-8米的标准塑料大棚，以及山区碎片化的坡耕地作业需求。从功能配置来看，整机采用后轮驱动布局，前桥为转向驱动桥预留了改装接口，后悬挂系统匹配标准三点悬挂结构，可直接挂载旋耕机、开沟器、起垄器、喷雾机组、小型拖车等各类常规农机具，动力输出轴设置了标准转速档位，能够满足不同挂载设备的动力输入要求，覆盖耕地、整地、播种、植保、短途转运等全流程农事作业需求。整机的安全防护结构做了针对性优化，后部设置了防翻架结构，

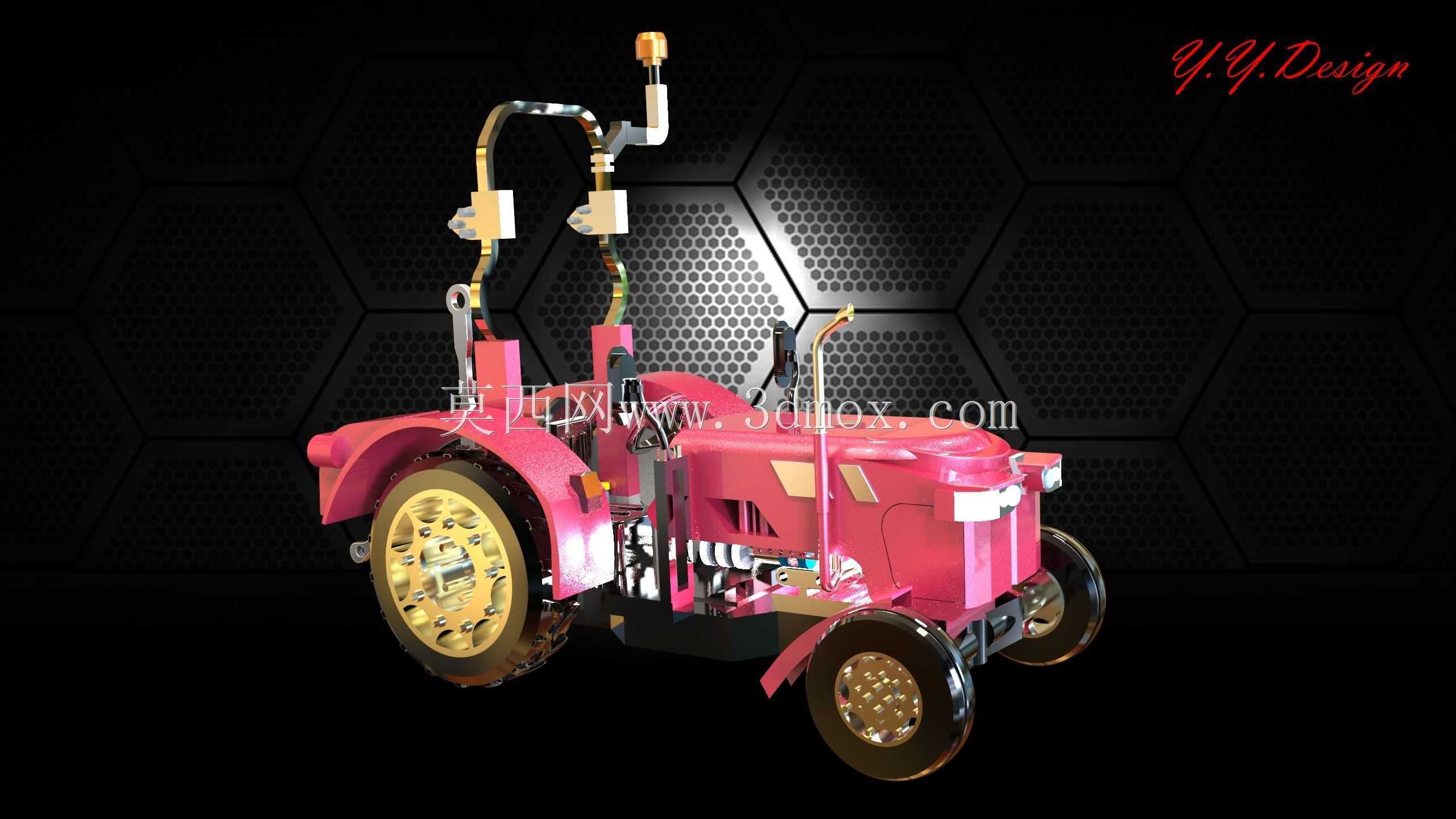

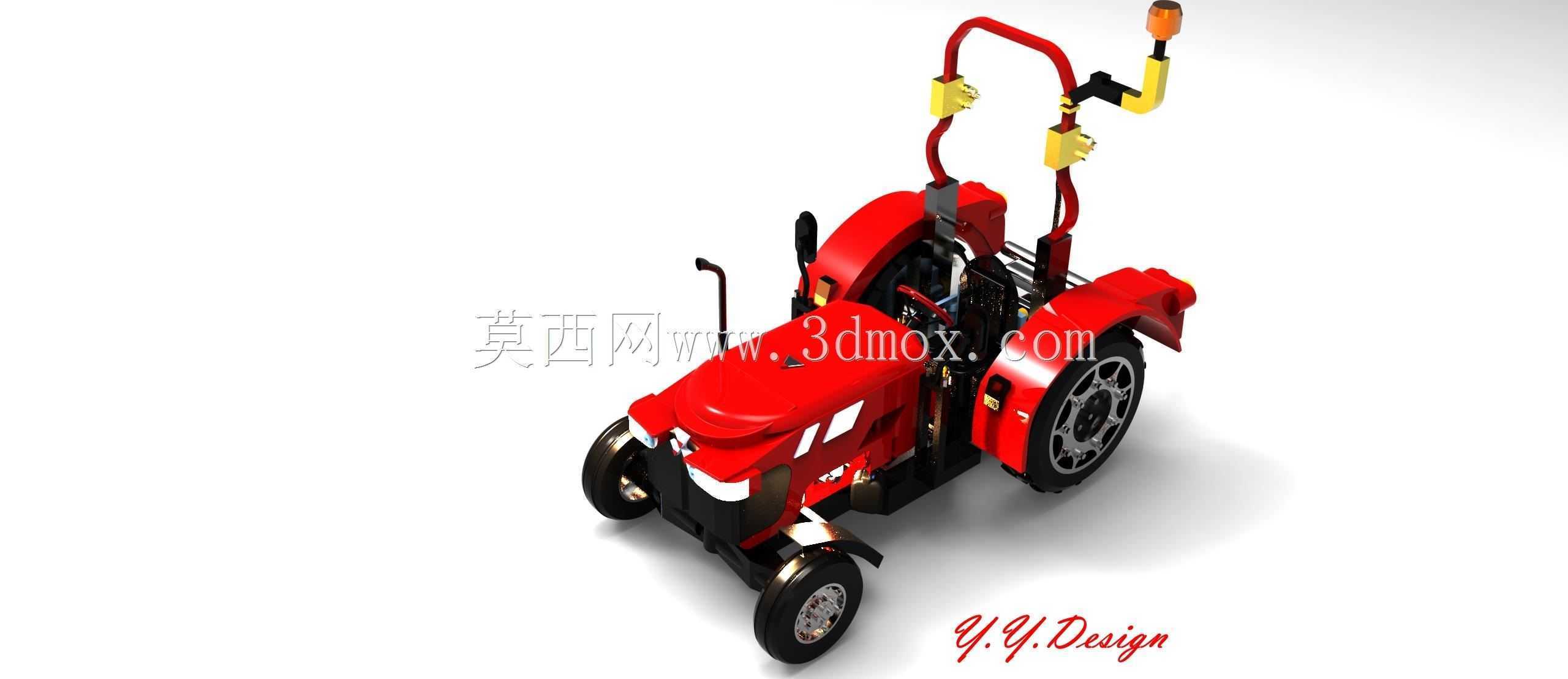

　　防翻架上集成了工作警示灯与后置作业照明组件，在坡地作业时能够为操作人员提供被动安全防护，同时满足道路转移时的警示照明要求，外露的液压管路全部采用分段固定设计，避免作业过程中管路与作物、枝干剐蹭造成磨损泄漏，所有线束均布置在车架内侧的走线槽内，减少田间泥水、秸秆对线束的侵蚀。设计过程中优先考虑了田间作业的通过性，整机最小离地间隙控制在300毫米以上，能够越过田埂、作物残茬等常见田间障碍物，前后轮距做了可调设计，可根据不同作物的种植行距调整轮距参数，避免作业过程中轮胎碾压作物根系；发动机舱采用侧开式维护舱门，日常检查机油、更换滤芯、清理散热器杂物时无需拆解大面积覆盖件，降低日常维护的操作难度，燃油箱布置在车架中部重心位置，

　　避免满油与少油状态下整机重心偏移过大影响坡地作业稳定性，同时油箱加注口位置避开了操作人员上下车的通道，加注燃油时不会出现油污滴落在操作平台的问题。操作区域的布局充分考虑了长时间作业的人机工程需求，操纵杆、踏板的布置位置符合常规农机操作人员的操作习惯，座椅设置了减震结构，能够缓冲田间颠簸路面传递的振动，减少长时间作业的疲劳感，仪表区域集成了转速、水温、油压、燃油余量等核心参数显示，没有冗余的功能按键，操作人员在作业过程中可以快速读取设备运行状态。整机的安装边界做了明确的尺寸约束，整机长度控制在2.5米以内，宽度1.2米，高度（不含防翻架）1.3米，能够直接驶入标准高度的大棚内部作业，不需要额外拆卸上部结构，

　　运输时可以直接装载到普通轻型货车的货厢内，不需要办理超宽超高的运输手续，适合跨区域流动作业的农机服务用户使用。车架采用整体式焊接结构，关键受力位置做了加强筋处理，能够承受田间作业时的冲击载荷，前后配重的安装接口为标准结构，用户可以根据挂载农具的重量调整前后配重块数量，避免作业过程中出现翘头、转向过重的问题，轮胎选用农用深花纹轮胎，在泥泞地块、松软耕地的抓地性能更强，减少打滑造成的动力损耗，同时轮胎的接地比压控制在较低范围，作业时不会过度压实土壤，影响作物根系生长。
