带遮阳棚后挂农具轮式农用作业拖拉机

　　这款轮式农用拖拉机的三维建模，完全围绕丘陵、平原地带小规模农田作业的实际需求展开，建模过程中优先还原了设备在田间作业时的通过性、动力输出匹配度以及操作便利性的结构细节。从实际应用场景来看，该机型适配南方小块水田、北方零散旱田的耕整、播种、短途转运作业，后挂接口可匹配犁耕、旋耕、开沟等多种农具，能够覆盖散户农户、小型农业合作社的日常农事作业需求，不需要额外改装即可完成不同作业模块的快速切换。

　　建模时首先确定了整机的外形尺寸边界，整机长度控制在2.8米以内，宽度1.2米，含遮阳棚的整机高度2.1米，这个尺寸设计能够保证设备顺利通过农村常见的2米宽机耕道、宽度1.5米的田埂缺口，同时转弯半径控制在3米以内，在面积不足1亩的零散地块作业时不需要反复进退调整机位，大幅提升小地块的作业效率。前轮采用小直径窄胎设计，胎面宽度15厘米，既能够降低转向时的操作阻力，也能减少对田块表层土壤的碾压破坏；后轮采用大直径深齿越野胎，胎齿高度8厘米，配合后轮距1.1米的设计，在泥泞水田、松软旱田作业时能够提供足够的抓地力，避免打滑陷车，同时后轮的安装位置预留了20厘米的轮距调节空间，可根据不同作物的种植行距调整轮距，避免作业时碾压作物根系。

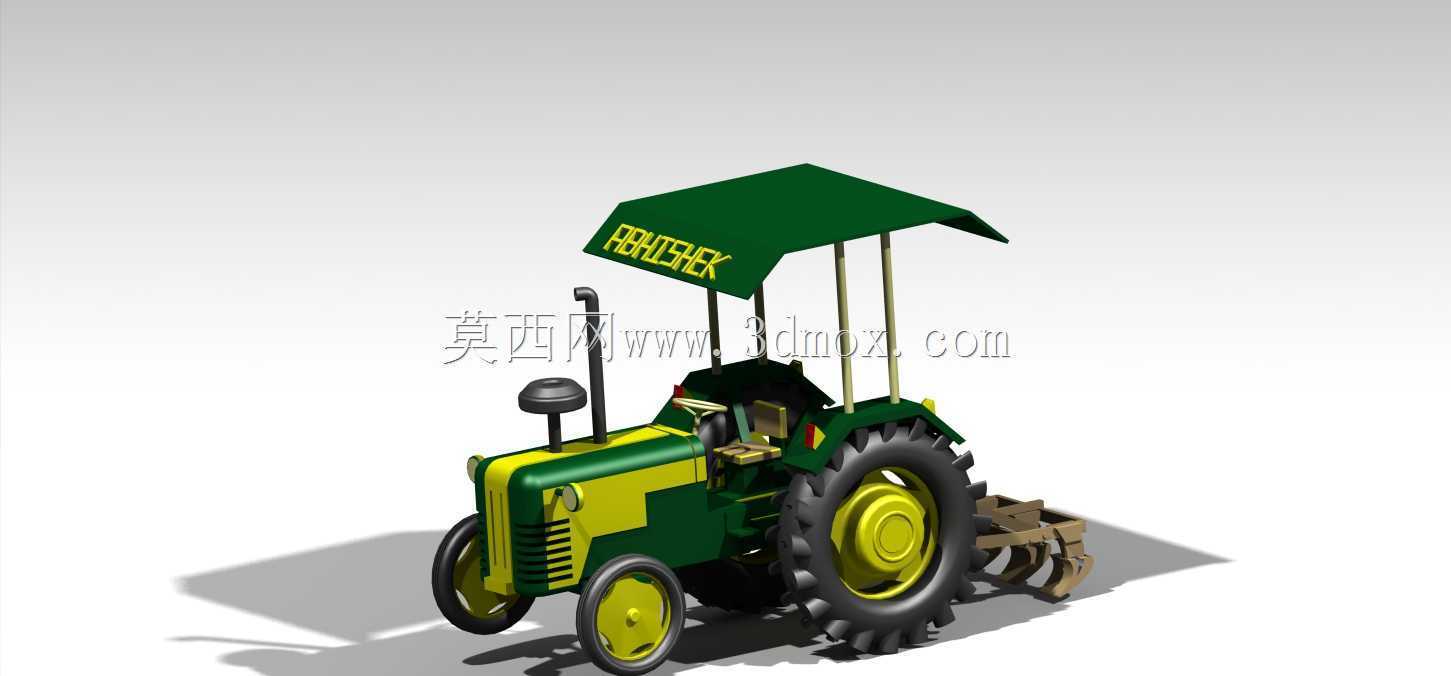

　　前部动力舱的建模还原了直列单缸柴油机的安装布局，动力输出轴的位置与后悬挂的农具接口保持同轴度误差小于2毫米，保证动力传递过程中不会出现额外的扭矩损耗，动力舱侧面预留了散热格栅的通风间隙，格栅间隙控制在1厘米，既能够保证作业时的散热通风量，也能避免田间作业时秸秆、杂草卷入散热片造成堵塞。驾驶区域的遮阳棚采用斜顶设计，顶棚前高后低，倾斜角度12度，雨天作业时雨水能够顺着顶棚向后滑落，不会滴落到驾驶操作区域，遮阳棚的支撑立柱采用直径4厘米的空心圆管结构，在保证支撑强度的同时尽可能降低整机自重，减少对土壤的压实程度。驾驶位的操作踏板、操纵杆的位置按照人机工程学布局，座椅距离踏板的水平距离35厘米，垂直高度差25厘米，操作人员长时间作业时不会出现腿部过度弯曲或者伸展的疲劳状态，操纵杆的布置范围全部在操作人员手臂自然伸展的活动半径内，不需要侧身即可完成所有档位切换、农具升降的操作。

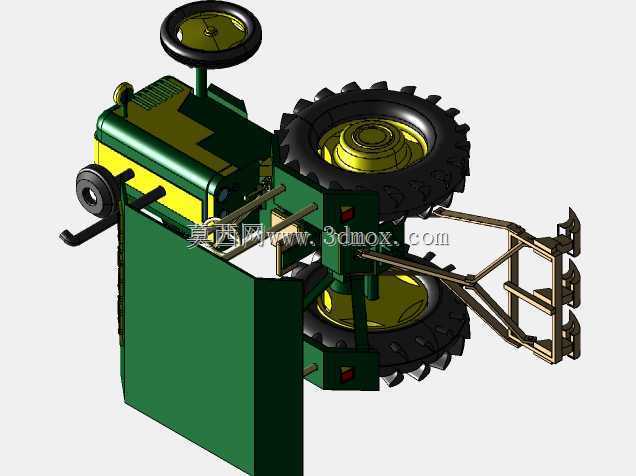

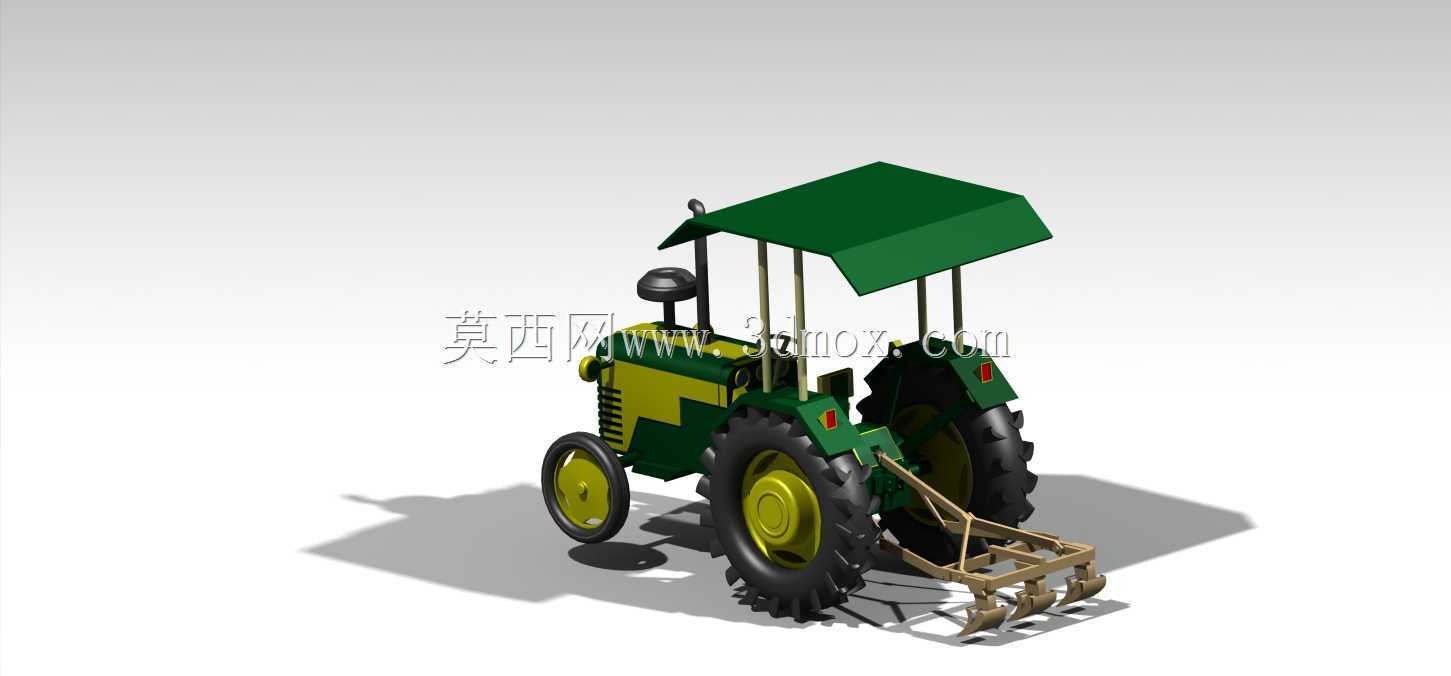

　　后悬挂部分采用标准三点式悬挂结构，悬挂点的上下间距40厘米，左右悬挂点间距60厘米，能够匹配市面上绝大多数小型农用作业机具，悬挂的升降行程预留了30厘米的调节范围，作业时可根据耕深需求调整农具的入土深度，运输状态下农具提升高度距离地面25厘米以上，在田间转移时不会剐蹭田埂或者路面凸起。整机的配重布局经过反复调整，前部动力舱的配重块重量与后部悬挂农具的作业重量匹配，保证作业时前轮的接地压力不低于整机重量的20%，避免带重型农具作业时出现翘头的安全隐患，同时整机重心高度控制在0.8米，在坡度不大于15度的坡地作业时不会出现侧翻风险。建模过程中对所有运动部件的干涉情况做了全行程校验，前轮转向时最大转角35度，转向过程中轮胎不会剐蹭前部车架或者挡泥板，后轮转动时与车架、挡泥板的间隙保持在3厘米以上，即使轮胎沾附厚层泥土也不会出现卡滞，后悬挂升降全行程中，农具连接结构不会与后轮、车架发生碰撞，所有管线的布置都预留了足够的活动余量，部件运动时不会拉扯管线造成损坏。
