螺旋翅片式电加热管三维结构设计

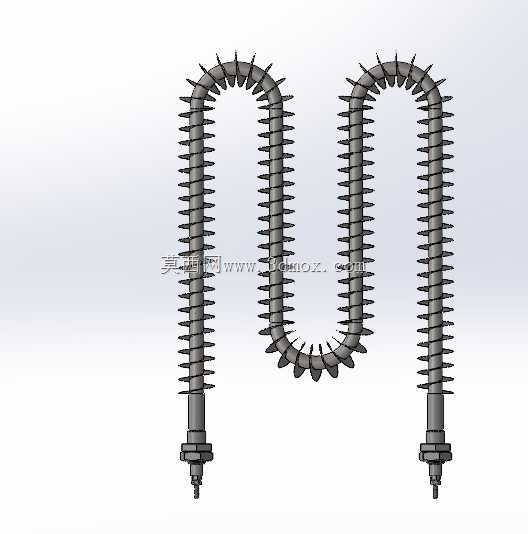

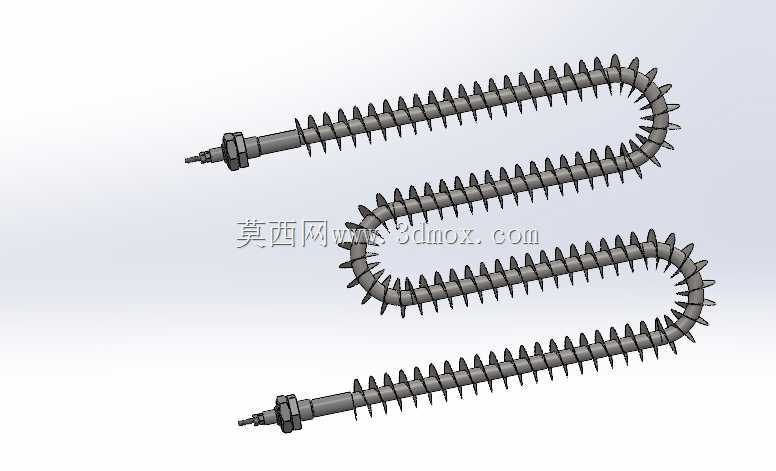

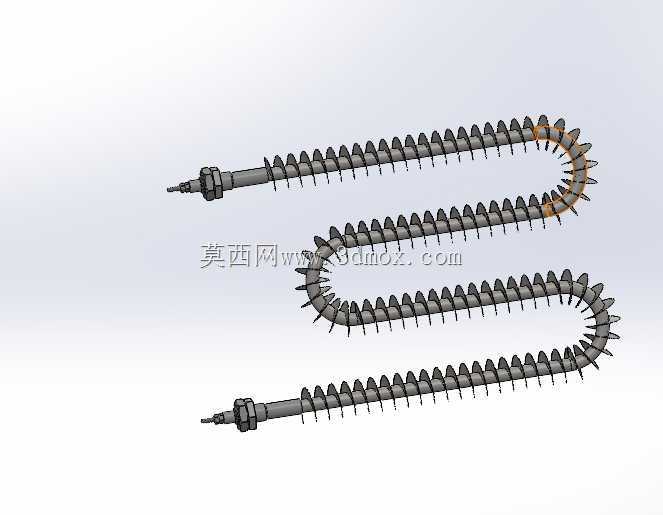

　　做工业加热设备配套结构设计快十二年，经手的电加热元件三维建模少说有上百套，这次做的螺旋翅片式加热管结构，是针对风道加热、烘道升温这类需要大换热面积场景优化的版本。先从实际安装边界说起，整套加热管做了三段连续S形弯折排布，单根直管段的有效发热长度控制在1200mm以内，弯折处的转弯半径统一取管径的3倍，避免弯折过程中内部氧化镁填料出现断层、局部电阻丝偏移的问题，两端的冷端接线柱长度留足70mm，刚好能穿过设备侧壁的安装孔，配合M16的细牙螺纹和耐高温密封垫片锁紧，安装时不需要额外做焊接固定，后期维护更换也能直接抽换，不用拆解整个风道腔体。

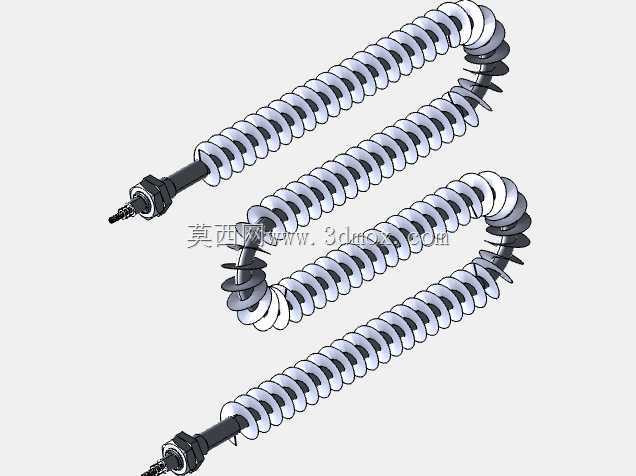

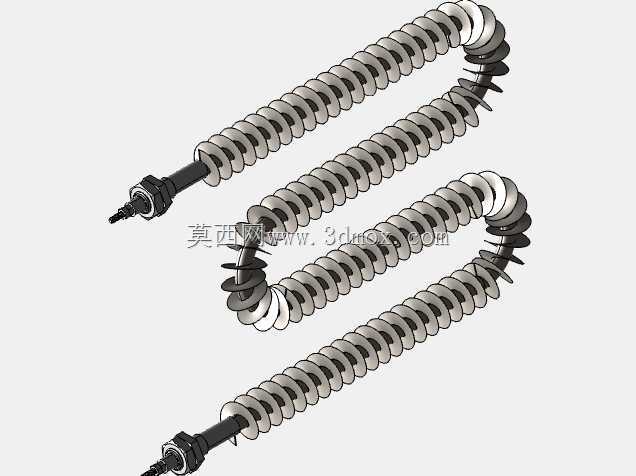

　　很多刚入行的工程师做翅片加热管建模，容易忽略翅片和基管的贴合间隙，这次设计里每一片螺旋散热翅片的内孔和基管外径做了0.02mm的过盈配合，建模时特意把翅片的缠绕螺距控制在8mm，翅片厚度选0.3mm的不锈钢带冲压成型，既保证翅片和基管的热传导效率，不会因为长期高温工作出现翅片松动、换热效率骤降的问题，也不会因为翅片过密导致风道风阻过大，增加配套风机的负载。之前做过一款同功率的光管加热结构，换热面积只有这款翅片结构的四分之一，同样的风道风速下，表面热负荷能降低60%，加热管的使用寿命能延长两倍以上，尤其适合150-350℃区间的循环热风加热场景，比如印刷设备烘道、食品烘干线、工业烘箱的热源配套都能直接适配。

　　设计时特意把三段弯折后的整体安装轮廓控制在800mm×600mm的矩形范围内，安装固定点除了两端的螺纹柱，在每段弯折的拐点位置都预留了不锈钢支撑卡的安装位，支撑卡和基管之间垫陶瓷隔热垫，避免高温传导到设备壳体上，也能防止加热管长期工作受热变形下垂，和周边的金属结构出现短路打火的问题。很多人做这类加热元件建模只做外观，我在建模时把内部结构也做了简化还原：基管选用304无缝不锈钢管，内部穿镍铬合金电阻丝，空隙处填充结晶氧化镁粉做绝缘导热，两端的封口用耐高温硅胶加陶瓷塞密封，防止潮湿环境下氧化镁粉吸潮导致绝缘性能下降。

　　从实际选型适配的角度说，这款结构的单组功率可以做到3-9kW，根据使用场景的温度需求调整电阻丝的线径和缠绕螺距就行，不需要改动外部的安装尺寸，做设备系列化设计的时候能直接通用安装孔位，减少整机的结构改造成本。建模时把翅片的螺旋升角做了统一约束，每一片翅片的朝向都顺着风道的气流方向，能减少气流穿过时的紊流，让热量更快被气流带走，避免加热管表面局部积温过高烧坏电阻丝。之前现场调试的时候遇到过一次问题，就是翅片方向装反了，同样的功率设定下，加热管表面温度比设计值高了80℃，后来调整了翅片朝向之后温度立刻回到设计区间，所以在三维模型里特意把翅片的安装方向做了特征标记，生产装配的时候不会装反。

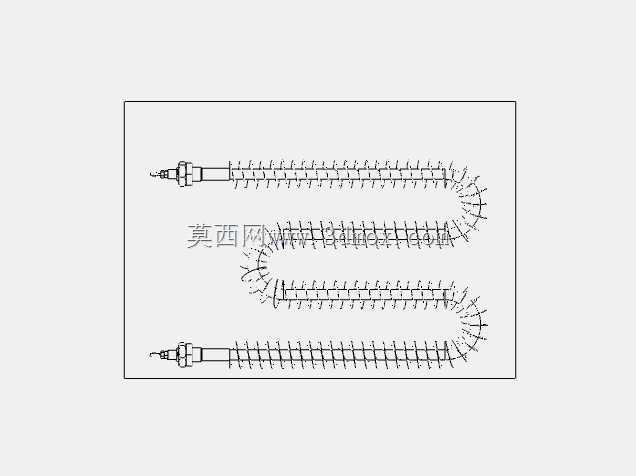

　　另外考虑到不同设备的接线需求，两端的接线柱可以根据客户需求做接插端子、螺纹端子或者高温引线的结构替换，模型里把接线端做了独立的特征配置，不需要重新绘制整个加热管就能快速调整接线形式，提高设计改型的效率。整体结构没有复杂的异形曲面，所有特征都是可加工的，不存在建模时画的好看但是生产做不出来的问题，每一个尺寸都对应实际的加工公差要求，比如基管的外径公差控制在±0.1mm，翅片的外径公差控制在±0.3mm，安装孔位的位置度公差控制在0.5mm以内，拿到模型之后直接就能导出工程图下料生产，不需要再做二次的工艺修正。
