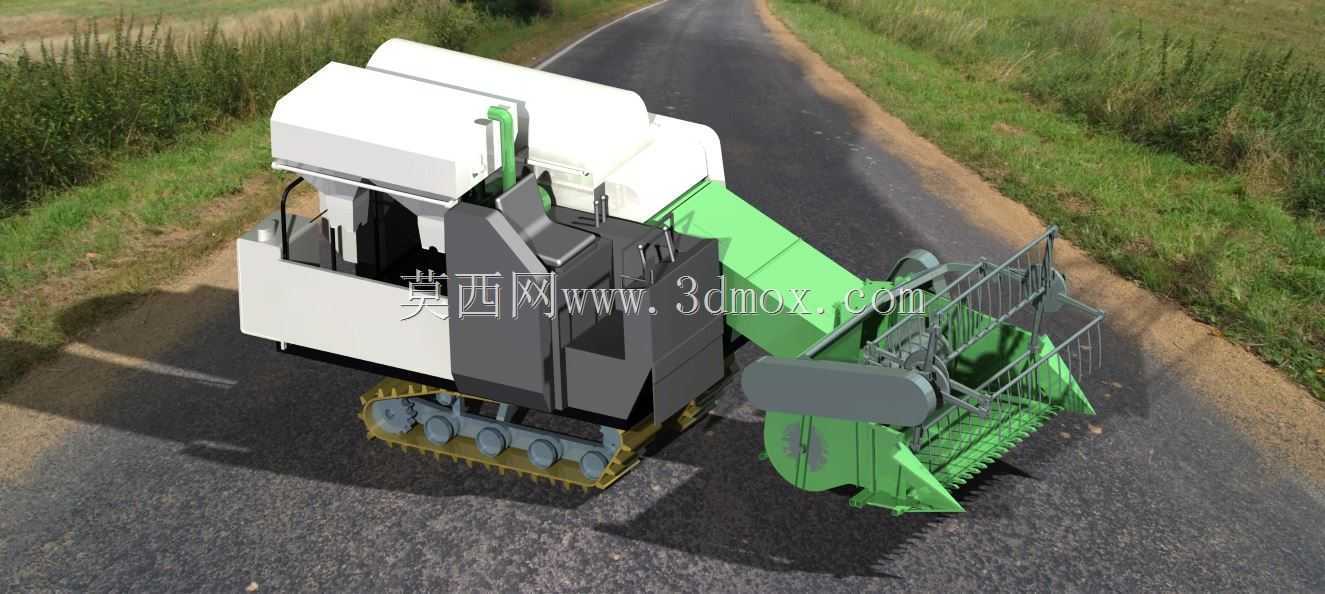

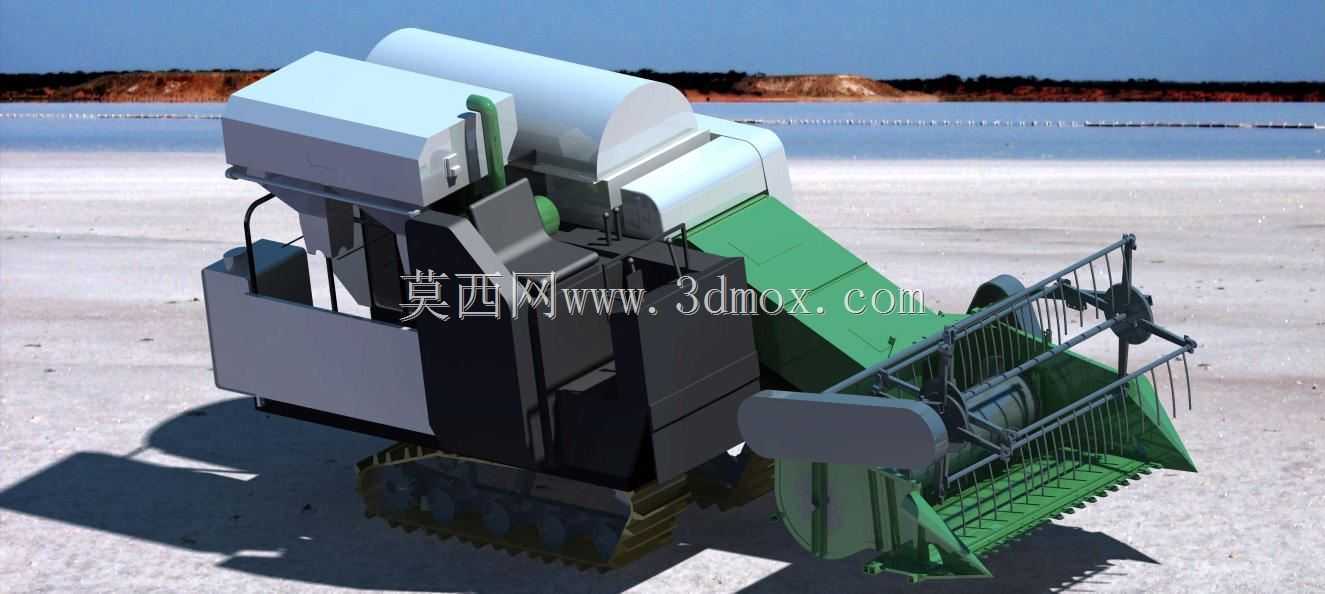

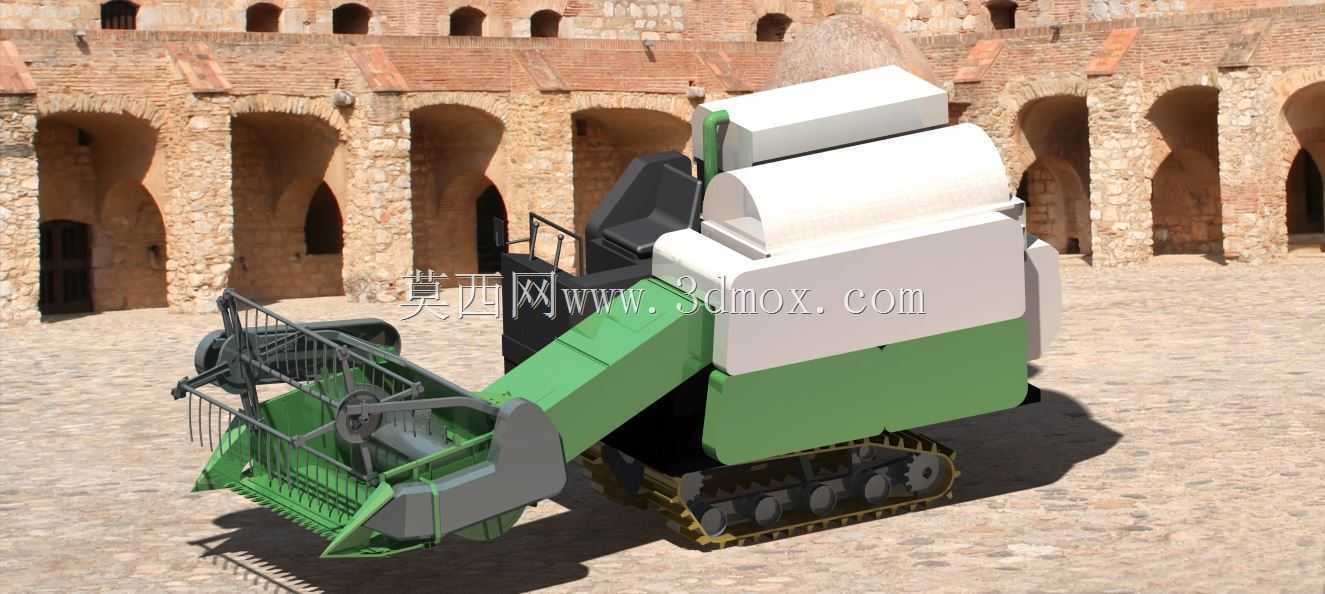

履带式联合收割机整机结构三维设计

　　这款履带式联合收获装备的三维结构设计，核心围绕南方丘陵小田块、湿烂田块的作业痛点展开，区别于传统轮式机型的通过性短板，履带行走总成的接地比压控制在适配深泥脚水田的区间，避免作业过程中出现陷车、打滑问题，行走架的安装边界预留了足够的履带张紧调节余量，支重轮、导向轮的排布间距经过反复校核，既保证过田埂时的整机稳定性，也避免履带在转向过程中出现脱轨风险。前端的割台部分采用往复式切割器配合拨禾轮结构，拨禾轮的转速调节区间匹配不同株高的水稻、小麦作物，扶禾器的倾角设计适配倒伏作物的扶起需求，割台搅龙的伸缩齿位置经过优化，能将切割后的作物均匀输送至中间输送槽，不会出现喂入不均导致的脱粒室堵塞问题。

　　输送槽的倾斜角度兼顾了整机纵向稳定性与喂入流畅度，槽体内的链耙张紧装置采用外置调节结构，日常维护时不需要拆解槽体护罩即可完成张紧度调整，降低田间作业的维护难度。脱粒清选单元采用轴流脱粒滚筒设计，滚筒的钉齿排布采用螺旋渐疏布局，作物进入脱粒室后沿轴向螺旋运动过程中完成脱粒，凹板筛的筛孔尺寸适配稻麦的籽粒大小，配合下方的振动筛与离心风机，能将颖壳、碎茎秆等杂质从尾端排出，清洁籽粒通过水平搅龙输送至粮仓，粮仓的容积设计匹配小田块作业的往返卸粮间隔，卸粮筒的回转角度覆盖机身侧方与后方区域，卸粮高度适配常规农用运输车的货厢高度，不需要额外调整接粮车辆位置即可完成卸粮作业。整机的动力舱布置在机身中部靠上位置，散热系统的进风口朝向机身侧方，

　　避免田间作业时碎草、灰尘直接吸附在散热器表面造成高温故障，发动机的安装支架采用减震胶垫隔振，降低作业过程中机身振动对焊接结构件的疲劳损伤。驾驶区域的视野覆盖割台全程作业范围，操纵杆的排布符合人机工程学要求，常用的割台升降、行走变速、卸粮操作控件都布置在手臂可及范围内，减少驾驶员长时间作业的操作疲劳。整机的外形尺寸控制在适配乡村机耕道通行的宽度范围内，转场时不需要拆解额外部件即可通过宽度有限的田埂与村道，机身各部件的检修口都预留了足够的操作空间，日常保养时更换滤芯、调整皮带张紧度都不需要大面积拆解护板。履带的轨距与轴距参数经过稳定性校核，在坡度不超过15度的坡地作业时，整机的重心始终落在支撑面范围内，不会出现侧翻风险，

　　割台的最低切割高度控制在留茬高度适配后续秸秆还田作业的区间，最高提升高度满足过田埂、转场时的离地间隙要求。各传动部件的安全护罩都采用快拆结构，既满足作业时的安全防护要求，也方便故障时快速拆解排查问题，粮仓的粮满传感器安装位置经过校准，能在籽粒达到设定容量时发出提示，避免籽粒溢出造成损失。
