RE50轮式滑移割灌作业车结构

　　该轮式小型作业车以滑移转向底盘为基础，前端配置可升降、可俯仰的割灌切割属具，主要面向园林养护、市政绿地修整、果园行间清理、农林地块低矮植被处理以及场地复垦前的地表整理。设备在狭窄通道、树篱边缘、道路两侧绿化带和小型施工场地中具有较好的通过性，能够完成普通乘用割草机难以应对的粗茎杂草、灌木枝条和贴地植被切割作业。

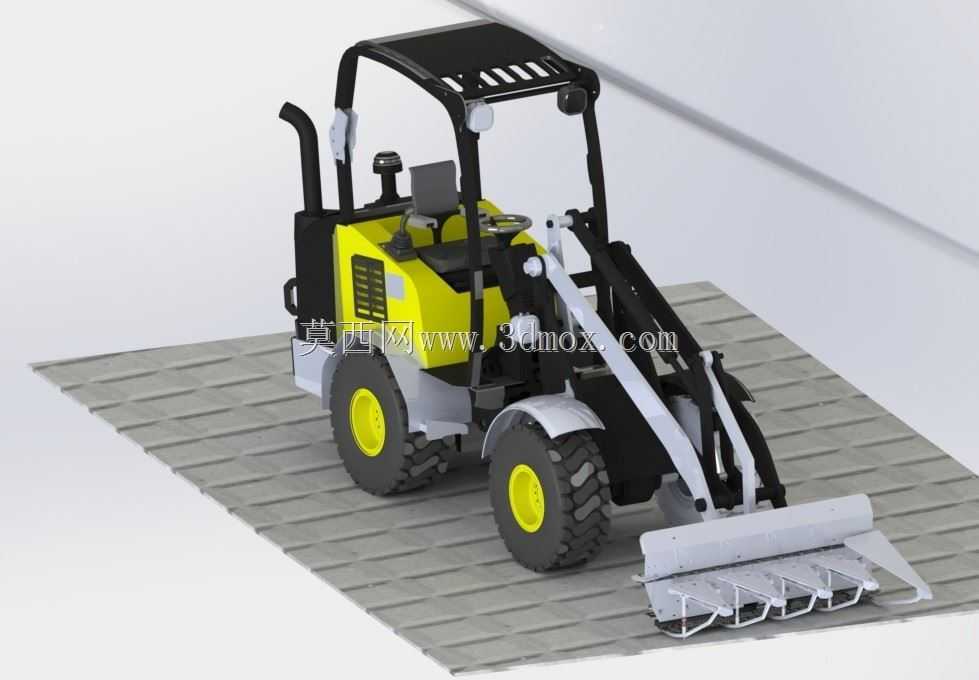

　　整机布置采用紧凑式后动力舱、中置驾驶区和前置工作机构的形式。后部舱体容纳动力、散热、排气及相关附属部件，车体两侧设置防护轮罩，中部为开放驾驶位，操纵杆件围绕座椅布置，便于操作人员观察前端属具与地面边界。前桥区域通过动臂、连杆、液压缸和车架连接，属具随动臂举升或下降，并依靠连杆机构在运动过程中保持相对稳定的工作姿态。该类结构在三维设计时需要重点检查动臂全行程中的轮胎间隙、驾驶室干涉、液压管路走向以及属具离地高度变化。

　　前端切割属具由横向横梁、侧板、护边、切割元件和挂接接口组成。横梁承担工作时的冲击载荷，底部护边用于限制切割单元过度切入地面，侧板则减少枝条侧向飞溅并提高贴边作业能力。属具与主机之间采用快换式连接思路，上部挂接、下部锁止并预留液压或动力传递接口，使同一底盘可根据任务切换叉装、清扫、破碎、割灌等不同工作装置。对于割灌工况，属具宽度略大于车体前部轮廓，能够在车辆一次通过时覆盖轮迹之间的植被，减少漏割和重复碾压。

　　行走系统采用四轮着地、左右轮速差转向的方案。轮胎选用深花纹越野形式，轮辋颜色与车体形成明显区分，便于在模型中表达装配层级。滑移转向的优势在于转弯半径小，车体可在近乎原地的状态下改变方向，适合树行、围墙、灯杆和停车位周边作业。设计时需关注轮胎接地区域与车架下平面的距离，在满载属具下压、单侧转向以及越过浅沟时，避免胎肩与轮罩或车架发生摩擦。

　　驾驶室采用防滚护架形式，顶部护板兼顾遮阳和落物防护，后侧排气筒高位引出，减少热气流对操作人员的影响。座椅、方向盘或操纵杆、仪表区域在模型中均按实车空间关系布置，脚踏区域保留足够脚部活动空间。护架立柱与车架连接处应视为关键受力点，实际结构中通常需要加强板、螺栓组或焊接盒形段来承受侧向翻转和工作装置反力。

　　液压工作回路围绕动臂举升、属具俯仰和附属作业动作展开。油缸沿动臂内侧布置，缩短外露长度，同时避免枝条、草屑直接刮擦活塞杆。管路从车架前部走向属具时，应在铰接点附近设置弯曲余量，保证动臂从最低切割位置举升到最高运输位置时，软管不被拉伸、夹压或与轮胎摩擦。对于切割属具，若采用动力输出驱动，还需校核传动轴、带轮或液压马达在偏摆工况下的对中关系。

　　外形边界方面，整车长度主要由后动力舱、轴距和前端属具悬伸共同决定；宽度受轮胎外侧和属具侧板限制；高度则由防滚架顶部、排气筒和警示部件确定。运输状态下，属具应收起到接近水平的位置，使前悬长度和离地间隙满足短途转场要求；工作状态下，切割梁贴近地面，动臂小幅下压即可提供稳定切削力。建模时可将车体、动臂、液压缸、轮胎、属具、护架和动力舱拆分为独立子装配，既便于干涉检查，也利于后续替换不同属具。

　　从使用场景看，这类设备并非单纯草坪割草机，而是小型滑移底盘与植被清理属具的组合。它强调低速大牵引力、原地转向能力和前端附件适应性，在物业绿化、公路养护、林场抚育、农业园区整理中都能承担连续作业。结构设计上需要在紧凑尺寸与维护空间之间取得平衡：动力舱罩应可开启，空滤、散热、排气和蓄电池周边保留拆装通道；车架下部需考虑泥草缠绕；属具切割元件周围应便于更换磨损件。三维模型完整呈现了车体比例、铰接关系、轮胎形态、驾驶防护架和前端割灌机构，可用于小型多功能工程车结构评审、属具匹配分析、作业姿态演示以及同类产品方案对标。
