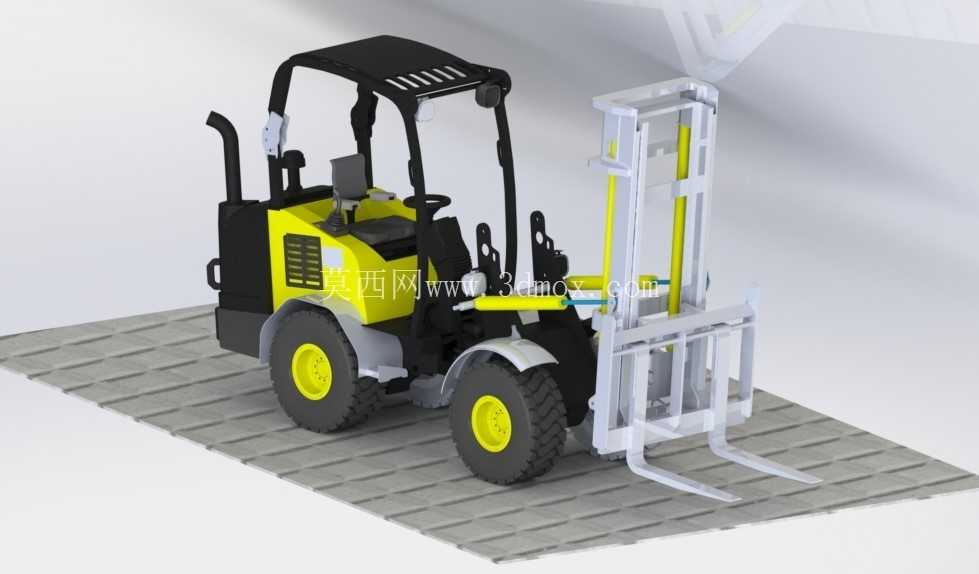

RE50平衡重式内燃叉车整机结构设计

　　这款RE50平衡重式叉车的三维结构设计，首先围绕厂区内部短距离物料转运、货架堆垛、货车装卸这几类核心作业场景展开，在建模阶段就把不同工况下的受力边界、操作空间约束作为核心设计依据，没有做脱离实际使用的冗余造型。从整机功能布局来看，前部的起升门架采用两级自由提升结构，在建模时特意保留了门架槽钢的滚轮安装位、链条张紧调节空间，货叉架的侧移间隙控制在行业通用的合理范围，既保证货叉左右调整时不会出现卡滞，也避免间隙过大带来的载荷晃动问题；门架后部的倾斜油缸铰接点位置经过反复校核，满载状态下门架前倾6度、后倾12度的角度范围内，整车重心始终落在稳定支撑面内，不会出现前倾失稳的风险。

　　车身部分的设计优先考虑了日常维护的操作空间，发动机舱的侧罩开启角度预留到了75度，空滤、机油滤芯、燃油滤芯的拆装位置都留出了足够的扳手操作空间，不需要拆解周边其他部件就能完成常规保养；驾驶舱的护顶架采用型钢焊接结构，建模时按照1.5倍额定载荷的冲击要求做了结构加强，护顶架顶部的格栅间隙控制在合理范围，既不会遮挡驾驶员向上观察货叉堆垛的视线，也能防止上方小件货物坠落伤到操作人员；座椅位置与方向盘、操作手柄的距离按照人机工程学尺寸设定，驾驶员坐定后手臂自然伸展就能触及所有操作杆件，脚部的制动、油门踏板间距也符合常规操作习惯，长时间作业不会产生过度疲劳。

　　行走部分的驱动桥布置在车身前部，转向桥在车尾平衡重位置，轮胎采用实心工业轮胎，建模时保留了轮胎的花纹深度与轮辋的安装螺栓孔位，前后轮的转弯半径参数按照5吨级叉车的通用作业空间设定，在3.5米宽度的通道内就能完成90度直角堆垛作业，适配大部分常规仓储库房的通道宽度。车尾的平衡重块外形做了圆弧过渡处理，既避免转向时剐蹭周边货物，也把整车后悬长度控制在合理范围，不会因为平衡重过长导致转弯时需要更大的预留空间。

　　从安装边界来看，整机总宽度控制在1.45米以内，总高度在门架回落状态下为2.2米，能够顺利通过大部分厂区2.4米高度的防火门与车间通道门；门架最大起升高度设定为3米，能够覆盖常规仓储货架三层堆垛的高度需求，货叉的厚度、长度按照5吨额定载荷的抗弯要求设计，叉尖做了倒角处理，方便顺利插入托盘底部的进叉孔，不会出现叉尖顶撞托盘底板的问题。液压管路的布置沿着门架槽钢内侧与车身纵梁走线，所有管路的固定卡箍位置都预留了安装孔，管路之间的间隙保证作业震动时不会相互摩擦破损，液压油箱的容积按照起升全行程加3次转向的油量需求设计，避免连续作业时液压油温度过高带来的密封件老化问题。

　　在细节结构上，车身前部的灯具安装位、后部的倒车警示蜂鸣器安装位都做了集成设计，不需要额外焊接支架就能直接安装标准配件；座椅下方的蓄电池安装仓预留了提手操作空间，更换蓄电池时不需要拆解周边覆盖件；转向桥的主销后倾角度按照转向回正的需求设定，低速行驶时转向轻便，满载行驶时也不会出现方向发飘的问题。整个建模过程中所有铰接点的配合间隙、运动件的行程范围都做了干涉检查，门架全行程起升、倾斜，转向轮左右打满方向的状态下，都没有部件干涉的问题，所有结构件的壁厚都参考现有量产同吨位叉车的参数设定，既保证结构强度满足载荷要求，也不会因为过度设计带来整机重量超标、能耗升高的问题。
