法兰式手动球阀工业结构设计方案

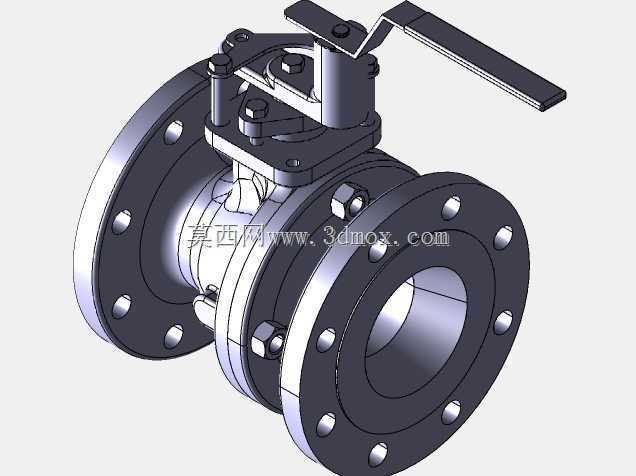

　　这款法兰式手动球阀的三维结构设计，核心围绕化工、市政给排水、油气输送等常规工业管路的截断控制需求展开，在建模阶段就充分考虑了现场安装、操作、维护的全流程实际工况，没有做脱离工程实际的冗余结构。从实际应用场景来看，这类带操作手柄的法兰球阀，多用于中低压工况下的管路通断控制，不适合做节流调节使用，因为球体密封结构在半开状态下，高速流体会持续冲刷密封面，大幅缩短密封件的使用寿命，这一点在结构设计时就通过手柄的定位结构做了限位，避免现场操作人员误将球阀当作调节阀使用。

　　设计思路上，整个阀体采用两片式法兰结构，左右阀体通过周向均布的螺栓紧固，中间夹持金属球体与密封阀座，这种结构的优势在于现场检修时，不需要将整个阀门从管路上完全拆下，只需松开连接螺栓就能取出球体和密封件更换，大幅降低后期维护的工作量。法兰连接端的尺寸严格遵循通用管路法兰标准，螺栓孔的数量、孔径、孔位分布圆直径都匹配同公称通径的工业管路法兰，安装时不需要额外加工转接件，只要匹配对应压力等级的密封垫片就能完成对接，安装边界上，阀门两端法兰的密封面为突面结构，适配常用的非金属平垫片、缠绕式垫片，不需要特殊定制密封件。

　　操作结构采用顶部直装式手柄，手柄长度经过力矩核算，在公称压力对应的额定压差下，操作人员不需要借助加力杆就能完成启闭操作，手柄的旋转角度为90度，全开时手柄方向与管路轴线平行，全关时与管路轴线垂直，现场巡检人员不需要靠近阀门查看阀位，远距离就能判断阀门的开关状态，避免误操作。阀杆部分采用下装式结构，也就是阀杆从阀体内部向上穿出，这种结构具备阀杆防飞出的特性，哪怕在管路带压状态下出现填料压盖松动的情况，阀杆也不会被内部压力顶出造成介质泄漏，符合工业管路的安全设计要求。

　　球体部分采用通孔结构，通孔直径与管路通径保持一致，全开状态下整个流道没有缩径，流体通过时的阻力损失极小，不会在阀腔内部造成介质滞留，对于输送洁净介质或者有卫生级要求的工况，也能减少介质残留带来的污染风险。密封阀座采用嵌入式安装结构，卡在左右阀体的定位槽内，装配时不需要额外涂胶固定，依靠介质压力就能将阀座压紧在球体表面实现密封，低压工况下也能保证可靠的密封性能，不会出现低压泄漏的问题。

　　建模过程中，所有配合面的公差都按照机械设计的常规配合要求做了预留，比如阀杆与阀体的配合间隙控制在合理范围，既保证阀杆转动灵活，又不会因为间隙过大造成填料处泄漏；螺栓连接的孔位都做了适当的间隙放大，避免现场安装时因为管路法兰的对位误差造成螺栓无法穿入。整个阀门的外部轮廓没有尖锐的凸起结构，所有棱边都做了倒角处理，避免安装和操作过程中划伤施工人员，同时也减少外部磕碰造成的结构损伤。从安装空间来看，手柄旋转的最大外伸尺寸也做了核算，安装时只要在阀门侧面预留出对应长度的操作空间，就能保证手柄完成全行程旋转，不会出现操作时被周边管路或者设备构件阻挡的问题。

　　在结构细节上，阀体的壁厚根据公称压力对应的强度要求做了核算，在保证耐压强度的前提下尽可能减少冗余壁厚，控制整体重量，降低生产制造的材料成本。填料压盖采用分体式结构，通过两个螺栓压紧填料，当填料出现磨损泄漏时，可以在带压状态下适当拧紧压盖螺栓补偿填料的预紧力，不需要停机排空管路就能处理轻微泄漏问题，提升管路系统的连续运行能力。
