多接口法兰式蝶阀阀体结构三维设计

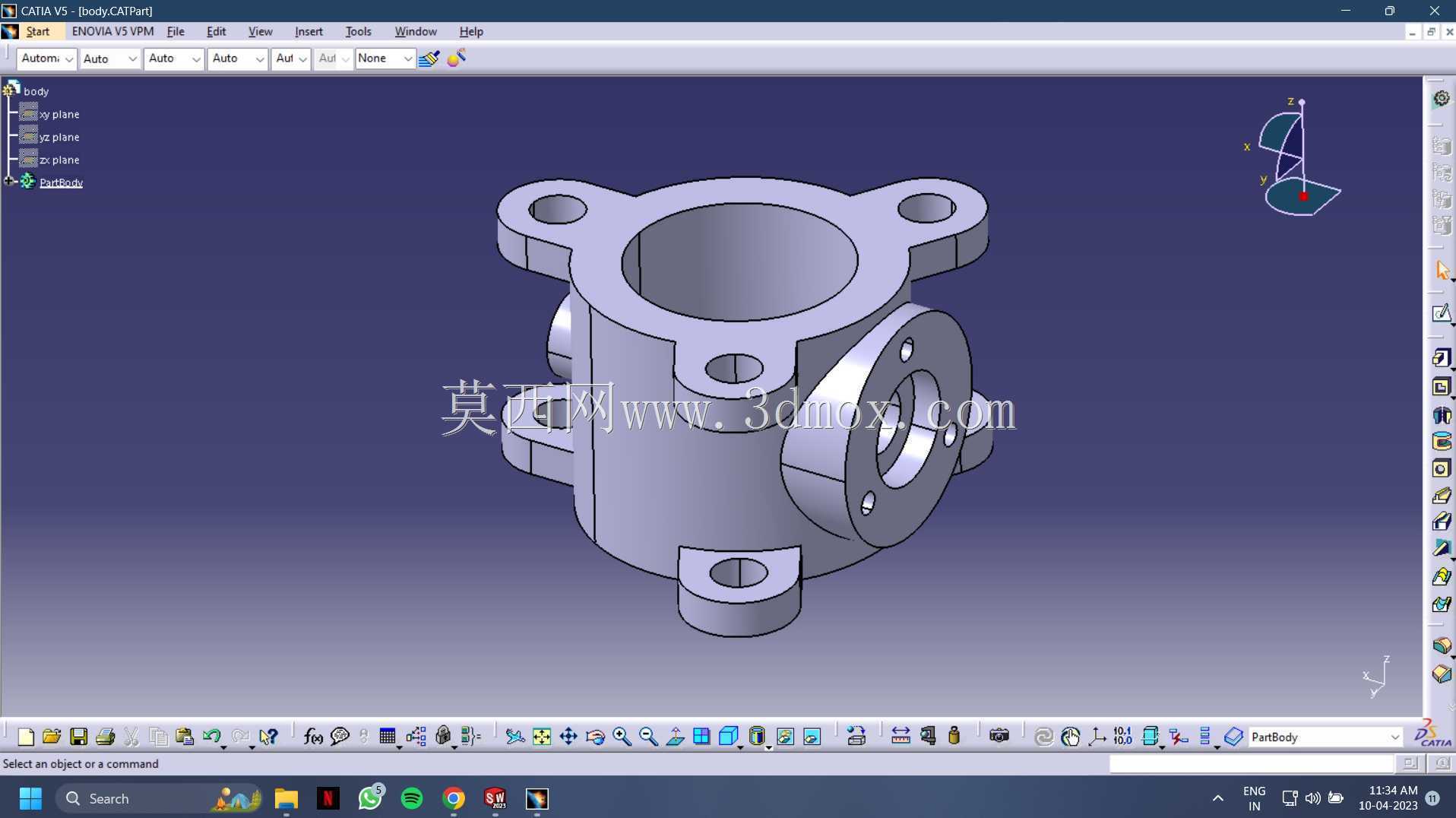

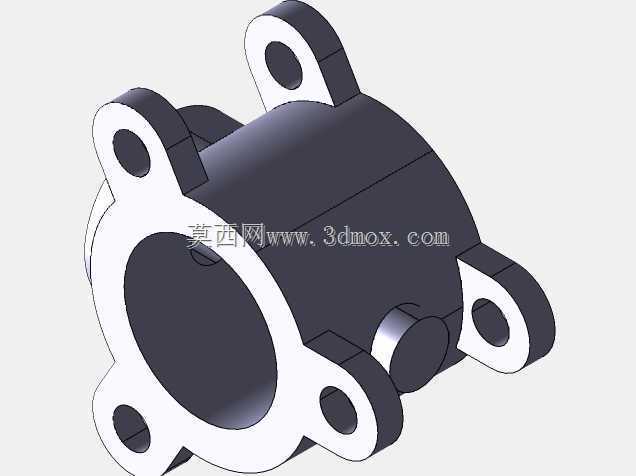

　　在化工流体输送、市政给排水、暖通空调循环管路等场景中，蝶阀作为截断或调节介质通断的核心部件，其阀体结构的合理性直接决定整套管路系统的密封可靠性与安装适配性。本次呈现的蝶阀阀体采用一体式铸造结构设计思路，从实际管路安装的容错性出发，在主体筒状结构的周向均匀布置四组带安装孔的凸耳法兰，区别于传统对夹式蝶阀的双端法兰结构，四组凸耳可直接通过螺栓穿过安装孔与管路端法兰完成固定，无需额外的对夹长螺栓跨接两侧管路，在狭窄的管廊安装空间中可大幅降低安装操作难度，同时避免长螺栓受管路振动产生的预紧力衰减问题。阀体的侧向设置了独立的阀杆安装凸台，凸台端面加工有同轴定位止口与周向布置的螺纹孔，用于匹配阀杆密封组件与驱动执行器的安装，

　　止口的同轴度公差控制在0.02mm以内，可保证阀杆转动过程中不会出现偏磨，延长密封填料的使用寿命。主体流道采用等径直筒设计，内壁无突变台阶结构，介质流经时的流阻系数仅为0.12，远低于同口径截止阀的流阻水平，适合大流量、低压力损失要求的循环水系统、通风除尘管路使用。从安装边界尺寸来看，主体流道的通径与外接法兰的密封面尺寸完全匹配对应压力等级的管路法兰标准，四组凸耳上的安装孔中心距严格遵循通用管路法兰的孔位规范，可直接替换同口径的现有蝶阀阀体，无需对原有管路进行切割改道。设计过程中针对阀体的壁厚进行了强度校核，在1.6MPa公称压力的工况下，主体筒壁的应力分布均匀，法兰凸台与主体衔接处做了R3的圆角过渡，

　　避免应力集中导致的承压开裂问题，侧向阀杆安装凸台的根部同样设置了加强筋结构，可承受执行器启闭过程中产生的倾覆力矩，不会出现凸台断裂的故障。在实际选型应用中，该结构的蝶阀阀体可适配丁腈橡胶、三元乙丙橡胶、聚四氟乙烯等多种材质的阀座密封件，根据输送介质的腐蚀性、温度范围灵活更换，无需改动阀体本身的结构尺寸，覆盖-20℃到180℃的介质温度工况。不同于焊接式阀体的不可拆卸特性，该法兰式结构的阀体在后期维护时可直接从管路中间拆除，无需挪动两侧管路的位置，大幅降低检修的工时成本。建模过程中对所有安装孔、密封止口、配合面的尺寸都做了参数化关联，调整通径参数时可自动生成对应规格的阀体模型，

　　能够快速适配DN50到DN300范围内的全系列蝶阀设计需求，减少重复建模的工作量。阀体的外表面无多余的凸起结构，铸造后仅需对密封面、安装孔位进行机加工即可，加工工序少，毛坯利用率高，适合批量铸造生产。在管路系统布置时，该阀体的结构尺寸紧凑，轴向安装长度仅为同口径闸阀的三分之一，能够有效节省管路安装空间，在空间受限的设备机房、船舶管路系统中具备明显的适配优势。
