紧凑型1/2英寸BSP外螺纹自动水位浮球阀

　　日常做小型供水系统、储水设备配套选型的时候，经常会遇到小通径水位自动控制的需求，这类场景不需要大流量的复杂控制阀组，反而对安装空间、动作可靠性、接口通用性要求更高，这款1/2"BSP接口的紧凑型浮球阀，就是针对这类小空间储水场景设计的水位控制元件。

　　从实际应用场景来看，这类小通径浮球阀适配的场景非常多，比如小型家用承压储水罐、商用净水设备的内置储水腔、小型冷却塔的补水管路、实验室循环水装置的水位维持、养殖用小型饮水系统的供水端，甚至是车载供水系统的储水箱补水，都能用到这类结构紧凑的浮球阀。这类场景的共性是安装空间局促，管路通径普遍在DN15级别，不需要大流量补水，但要求水位控制稳定，不会出现持续溢水或者补水不足的问题，同时接口要符合通用管螺纹标准，不需要额外做非标转接头就能直接对接现有管路。

　　从功能特性上来说，这款浮球阀属于直动式水位控制阀，依靠浮体随水位升降产生的浮力直接驱动阀芯启闭，不需要额外的控制管路或者外接动力源，完全依靠水力和浮力实现自动控制，故障点非常少。阀体上部的1/2"BSP外螺纹是标准管螺纹，和常规DN15的内螺纹管路、接头可以直接适配，螺纹部分的长度经过优化，不需要额外搭配过长的对丝就能完成安装，适合薄壁水箱、小型腔体的侧壁或者顶部安装。阀体下部的环形槽结构一方面是增加阀体的结构强度，另一方面在安装的时候可以用管钳或者扳手卡在槽位上施加扭矩，不会夹伤阀体的密封面或者外螺纹，比光滑外圆的阀体更方便现场安装施力。顶部的红色密封件是进水端的密封面，采用软密封材质，在阀芯闭合的时候可以实现零泄漏，不会因为长期使用出现密封面磨损导致的慢渗水问题，这一点在小型储水设备上非常重要，毕竟慢渗时间长了也会造成水资源浪费或者设备周边积水。

　　从设计思路上看，这款浮球阀走的是极简紧凑路线，没有多余的外置连杆或者外置浮球摆臂，整体是同轴式结构，浮体和阀芯集成在阀体内部？不对，哦不对，看结构是阀体本身集成了浮球的动作腔？不对，仔细看结构，上部是外螺纹进水端，中间是六角拧转位，下部是带环槽的主体，整体轴向尺寸很短，径向尺寸也控制得很小，安装之后在水箱内部的突出长度比传统带外置长摆臂的浮球阀短60%以上，不会因为水箱内部有其他部件比如加热管、液位传感器、过滤组件就出现干涉。设计的时候特意把阀芯的启闭行程做了优化，浮体的升降行程很短就能实现全开和全关，不会因为水位小幅波动就出现阀芯频繁启闭的水锤现象，延长了密封件的使用寿命。进水端的流道做了平滑过渡，没有直角节流位，在0.1-0.6MPa的常规供水压力下，通流能力稳定，不会因为流道突变产生异常的水流噪音，这一点在室内安装的净水设备、饮水设备上非常关键，不会因为补水产生的噪音影响使用体验。

　　说到安装边界和尺寸，这款阀的上部外螺纹是标准G1/2"BSP外螺纹，螺纹有效长度大概10mm左右，中间的六角对边尺寸是22mm，和常规DN15管接头的扳手尺寸一致，现场不需要准备特殊扳手就能安装。阀体下部的最大外径大概32mm，安装的时候只需要在水箱壁或者腔体上开一个直径21mm左右的安装孔，把螺纹端穿过安装孔，在腔体外侧用螺母锁紧（或者直接把外螺纹拧在预制的内螺纹接口上），阀体下部整体位于储水腔内部，轴向突出长度大概45mm，也就是说只要储水腔内部在安装位置周围有半径20mm、轴向深度50mm的无干涉空间，就能完成安装，对安装空间的要求非常低。安装的时候需要注意进水端的水流方向是从上部外螺纹流入，从阀体下部的出水孔流出到储水腔，不能反向安装，反向安装的话浮力无法驱动阀芯闭合，会出现持续溢水的问题。另外这款阀的适用介质是常温清水，不适合用在含有大颗粒杂质的污水管路里，不然杂质卡进阀芯密封面会导致密封失效，如果用在杂质较多的管路，建议在前端加装一个100目左右的Y型过滤器，避免杂质卡滞。

　　从结构可靠性角度来说，这款阀的整体金属外壳采用的是防锈材质，长期泡在水里也不会出现锈蚀或者结垢卡滞的问题，内部的浮体采用耐水浸泡的材质，不会因为长期浸水出现浮力下降的问题，软密封件采用耐老化的橡胶材质，正常使用情况下密封寿命可以达到上万次启闭循环，不需要频繁更换维护。和传统的外置摆臂浮球阀相比，这种同轴紧凑结构的浮球阀还有一个优势，就是不会因为水箱内部的水流扰动导致摆臂晃动，出现误关闭或者误开启的问题，水位控制的精度更高，一般可以把水位波动控制在±5mm以内，对于需要精准控制水位的小型实验装置、恒温水箱来说，这个控制精度完全能满足使用要求。

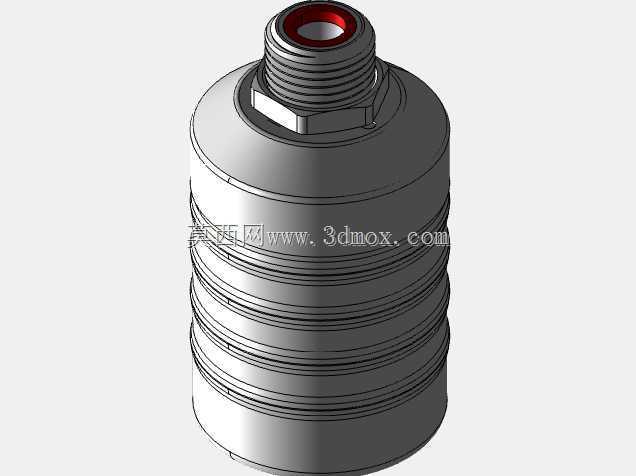

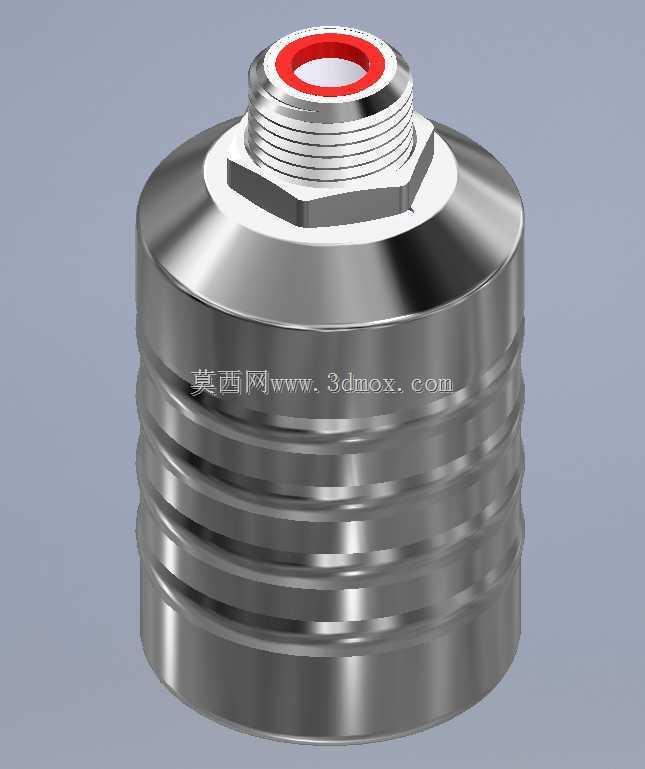

　　在做三维建模的时候，这款模型的细节还原度比较高，外螺纹的牙型、六角的倒角、下部环槽的圆角、顶部密封件的台阶都做了准确还原，不管是做设备装配的干涉检查，还是做产品宣传的渲染图，都能直接使用，不需要再额外做细节修正。建模的时候把各个零件的配合间隙也做了合理预留，装配的时候不会出现零件干涉的问题，符合实际产品的装配公差要求，对于做储水设备设计的工程师来说，直接把这个模型调入装配体，就能准确预留安装空间，不需要反复核对样品尺寸，能节省不少选型和建模的时间。
