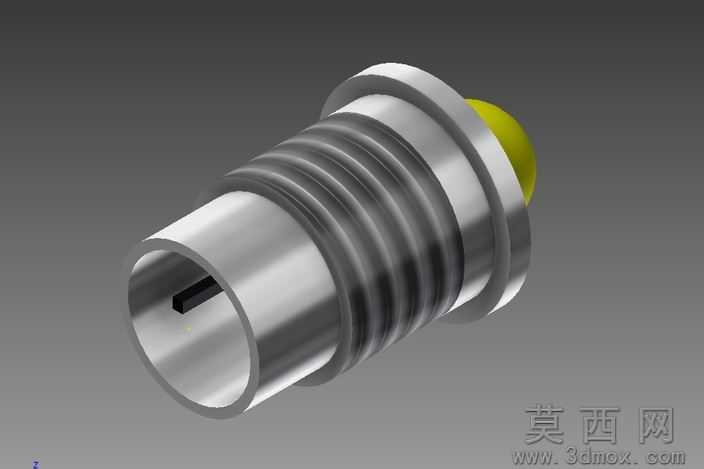

5毫米规格LED灯座金属结构件

本作品为适配5毫米直径LED的金属灯座结构件，采用Autodesk Inventor完成全参数化三维建模，建模过程中严格遵循机械加工公差规范，对各部分尺寸进行精准约束，确保模型可直接对接生产加工环节的图纸输出需求。建模阶段首先绘制灯座端部的沉头轮廓草图，通过旋转特征生成主体基座结构，随后针对灯座的外螺纹部分，采用螺旋线扫掠结合螺纹牙型轮廓切除的方式完成建模，还原真实螺纹的牙距、牙型角参数，保证螺纹结构的装配适配性；端部的锥形定位结构通过拉伸切除配合倒角特征完成，精准还原金属机加工零件的边角处理细节。材质设置阶段，为模型赋予抛光不锈钢材质，调整材质的金属度、粗糙度参数，模拟金属零件经机加工后的细腻金属光泽与表面反光特性，同时在渲染环节搭建三点布光系统，主光源模拟工业摄影的硬光效果，突出螺纹部分的凹凸结构层次，辅光源补充暗部细节避免阴影死黑，添加环境反射贴图增强金属材质的真实质感，最终渲染输出的效果图清晰展现零件的结构细节与材质表现力。设计思路上，该灯座结构兼顾LED元件的固定与导电连接需求，沉头结构可实现安装后与安装面的齐平效果，外螺纹结构可通过螺母实现快速锁紧固定，端部的锥形结构可在安装时起到导向定位作用，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能缩小零件体积，适配小型电子设备内部的紧凑安装空间，建模过程中对所有锐边均添加了符合生产规范的微小倒角，既避免机加工后的锐边毛刺问题，也提升了零件装配时的顺滑度，模型的所有特征均保留完整参数，可根据不同规格LED的尺寸需求快速调整参数生成适配型号，大幅提升同系列零件的设计效率。
