四合一集成式发动机排气歧管结构设计

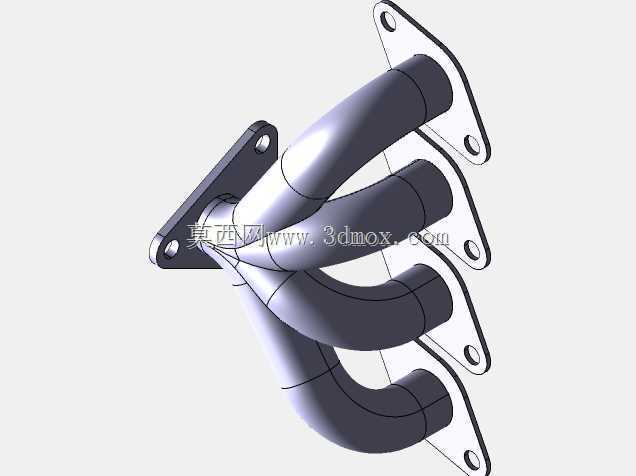

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成结构设计中不可忽视的关键零件。这款四合一集成式排气歧管采用等长渐变流道设计，四个独立进气端分别对应直列四缸发动机的各缸排气口，通过平滑过渡的弯曲流道逐步汇流至单一排气出口，可将不同气缸排出的高温高压废气有序汇集后送入排气总管，避免各缸排气脉冲相互干扰，降低排气背压，提升发动机的充气效率。从安装边界来看，四个进气法兰面均采用带双安装孔的平板式结构，法兰面平面度公差控制在0.1mm以内，可与气缸盖排气侧的密封面紧密贴合，配合金属密封垫片实现高温工况下的可靠密封，

　　防止废气泄漏；每个进气法兰的安装孔中心距与对应缸径的气缸排气口位置完全匹配，可直接适配主流1.5L-2.0L排量直列四缸汽油机或柴油机的缸盖安装位，无需额外改动安装点位。出口端采用带四个安装孔的菱形法兰结构，可直接对接三元催化器入口或涡轮增压器的涡轮壳进气端，法兰厚度设计为8mm，可承受排气系统的振动载荷与热变形应力，避免长期使用后出现法兰变形导致的密封失效问题。流道设计上，每个独立支管的弯曲半径均经过流场仿真优化，避免出现急弯或截面突变，减少废气在流道内的流动阻力与紊流损失，支管内壁做平滑过渡处理，可降低废气流动过程中的噪声辐射，同时减少积碳在管壁的附着概率。材质适配方面，该结构可兼容高硅钼球墨铸铁或不锈钢焊接两种工艺方案，

　　铸铁方案适合量产乘用车的低成本需求，不锈钢方案则适用于改装车或高性能发动机的高温排气需求，两种方案的安装接口完全一致，可实现同平台不同配置的通用化适配。在实际装车场景中，该排气歧管位于发动机舱的热端区域，工作环境温度可达800℃以上，因此结构设计时在各支管的弯曲部位预留了足够的热膨胀间隙，避免热胀冷缩产生的应力导致支管开裂；法兰与支管的连接部位采用圆弧过渡结构，减少应力集中点，提升零件的抗热疲劳性能，可满足发动机全生命周期的使用要求。不同于传统的分体式排气歧管，这款集成式结构将四个支管与进出口法兰整合为单一整体部件，减少了零件数量与密封点位，降低了装配复杂度与泄漏风险，同时整体重量较分体式结构降低约15%，

　　符合动力总成轻量化的设计趋势。在三维建模过程中，流道的中心线提取与曲面光顺是核心难点，需要先根据各缸的点火顺序与排气相位确定各支管的长度差，确保各缸到达出口的排气脉冲相位错开，避免出现排气干涉；之后通过多截面曲面生成流道主体，再对曲面进行曲率连续检查，确保流道内壁没有曲率突变的区域，最后通过布尔运算生成实体结构，并对安装孔、法兰边缘等部位做倒角处理，避免加工或装配过程中出现锐边划伤。对于售后改装场景，该结构的安装点位与原厂歧管完全兼容，用户无需改动发动机缸盖或排气系统的其他部件即可直接替换，优化后的流道结构可降低约8%的排气背压，在不改动其他硬件的前提下可小幅提升发动机的动力输出响应速度。
