25mm轴径液压端孔滑动轴承端杆结构

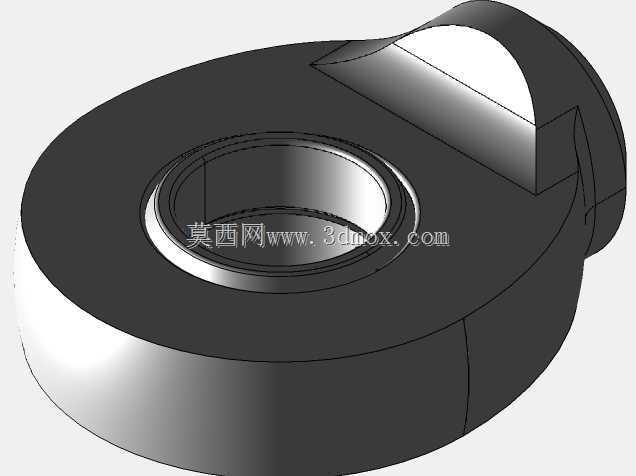

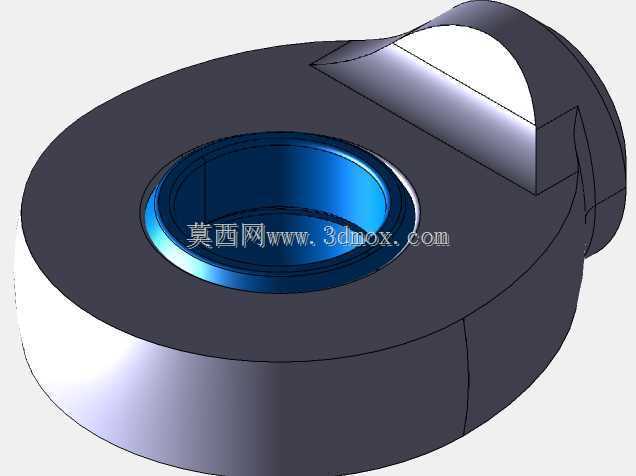

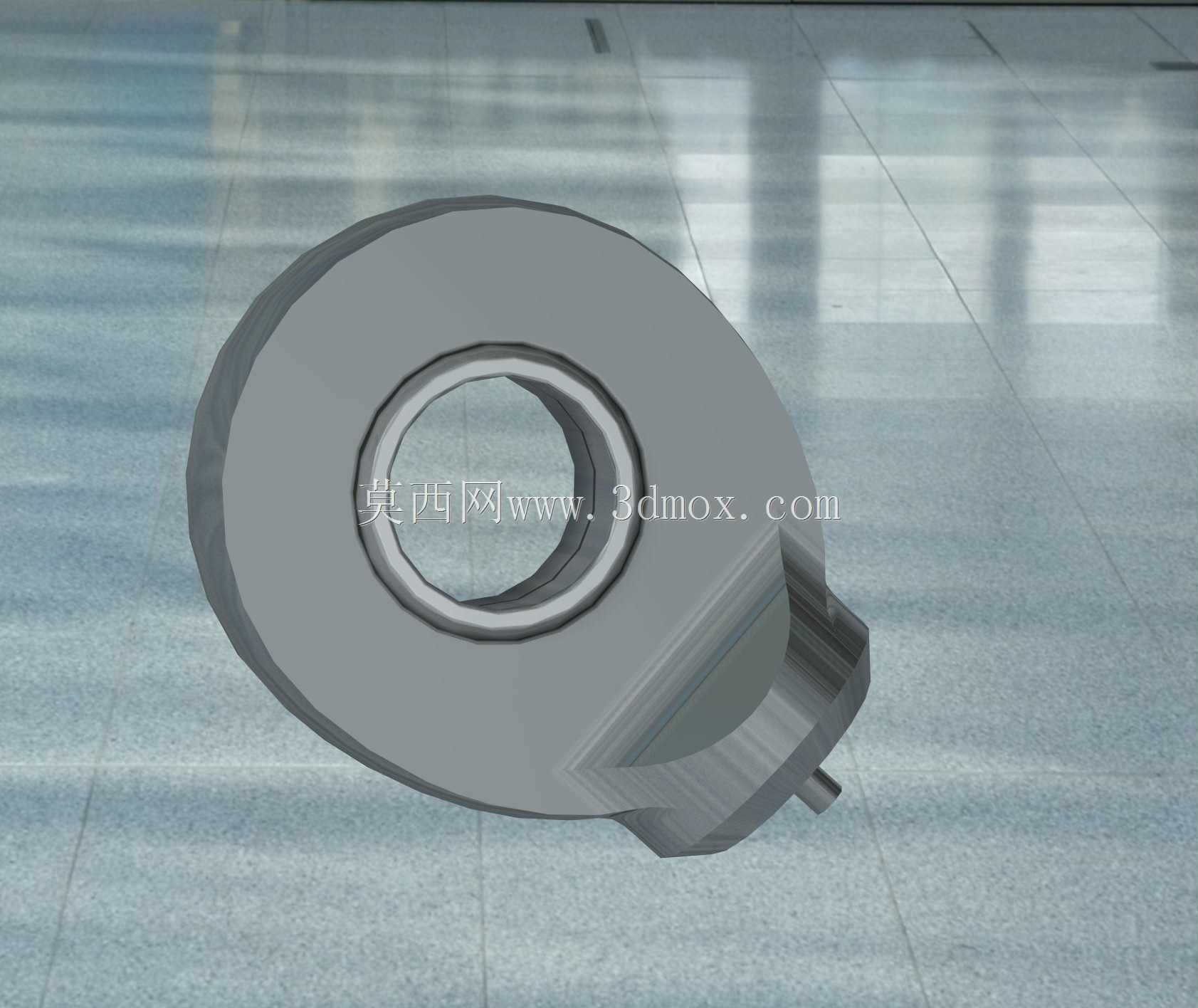

　　在液压执行机构的配套连接场景里，这类端杆式滑动轴承的使用频率极高，尤其是在需要将油缸杆端与外部构件做铰接传动的工位，它承担着径向载荷承载、铰接转动自由度释放的核心作用，区别于常规的杆端关节轴承，这款滑动轴承端杆采用焊接式连接结构，不需要额外加工螺纹配合面，能直接通过焊接工艺固定在对应轴件的端部，适配现场改制、非标传动机构的快速搭建需求。从结构设计逻辑来看，这款轴承端杆的主体采用环形承载基体设计，内圈镶嵌自润滑滑动轴承层，基体一侧延伸出带焊接定位凸台的杆端结构，凸台位置做了圆弧过渡处理，避免焊接过程中应力集中导致的基体变形，内孔的同轴度公差控制在0.02mm范围内，能保证25mm直径的轴件装入后，转动过程无卡滞、

　　径向窜动量控制在机械设计手册要求的铰接副允许范围内。实际应用中，这类端杆轴承常出现在工程机械的液压油缸端部、自动化生产线的摆臂铰接点、物流设备的举升机构连接位，相比带螺纹的杆端轴承，焊接式结构的抗冲击载荷能力更强，在重载、频繁正反转的铰接工况下，不会出现螺纹松动、退牙的失效问题，尤其适合现场施工类设备的维修替换，不需要对原有轴端做螺纹加工，直接对齐位置焊接即可完成安装，大幅缩短设备停机维护的时间。从安装边界尺寸来看，轴承主体的环形外径做了统一的平面切边处理，其中一侧的平面可以作为安装定位基准面，焊接时能靠平工装夹具保证轴承内孔与焊接轴件的同轴度，避免焊后出现轴孔偏斜导致的转动别劲问题；端杆部分的凸台直径略小于基体环形厚度，

　　焊接时焊道可以沿着凸台与轴件的结合面均匀排布，不会因为焊肉过高干涉轴承内圈的转动空间，内孔的滑动摩擦层采用无油自润滑材质，在缺少定期润滑维护的户外工况下，也能保持长期稳定的转动性能，不会因为干磨出现快速磨损。设计过程中，特意将轴承基体的外侧平面做了等高处理，两个平行平面之间的距离刚好适配常规扳手的夹持尺寸，在需要微调轴承安装角度的时候，可以直接用工具夹持基体进行对位，不需要额外做夹持工装，降低现场安装的操作难度；内孔的两端都做了1×45度的倒角处理，一方面方便轴件的导入安装，另一方面可以避免轴件装入时刮伤内孔的滑动润滑层，延长轴承的实际使用寿命。在液压系统的铰接传动场景里，这类端杆轴承需要承受的不仅是静态的径向载荷，

　　还要承受机构启停、换向时产生的瞬时冲击载荷，所以基体材质选用了具备良好焊接性能的中碳结构钢，焊接后不需要额外做退火处理就能达到足够的结构强度，滑动层与钢基体的结合强度经过验证，在1.5倍额定载荷的冲击下不会出现分层、脱落的问题。很多现场维修人员在替换这类部件时，经常会忽略轴承安装面与轴件的垂直度要求，这款结构特意在焊接端的根部做了一圈定位止口，只要轴件的端面加工平整，靠紧止口后焊接就能自然保证垂直度要求，不需要反复打表校正，对非专业机加工背景的现场维修人员十分友好。另外，轴承的整体外形没有多余的突出结构，安装后在狭小的铰接空间内不会和周边的构件产生运动干涉，适合安装空间紧凑的紧凑型液压机构，比如小型举升设备、农用机械的液压悬挂机构、仓储设备的踏板铰接位等场景，都能看到这类结构的实际应用。
