阳台PVC管道式亲水栽培装置结构设计

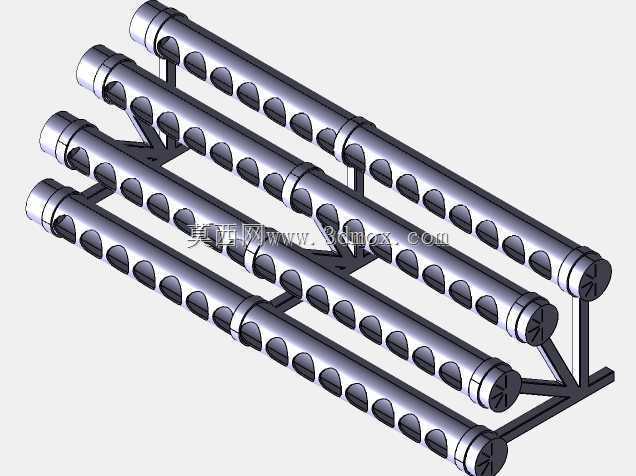

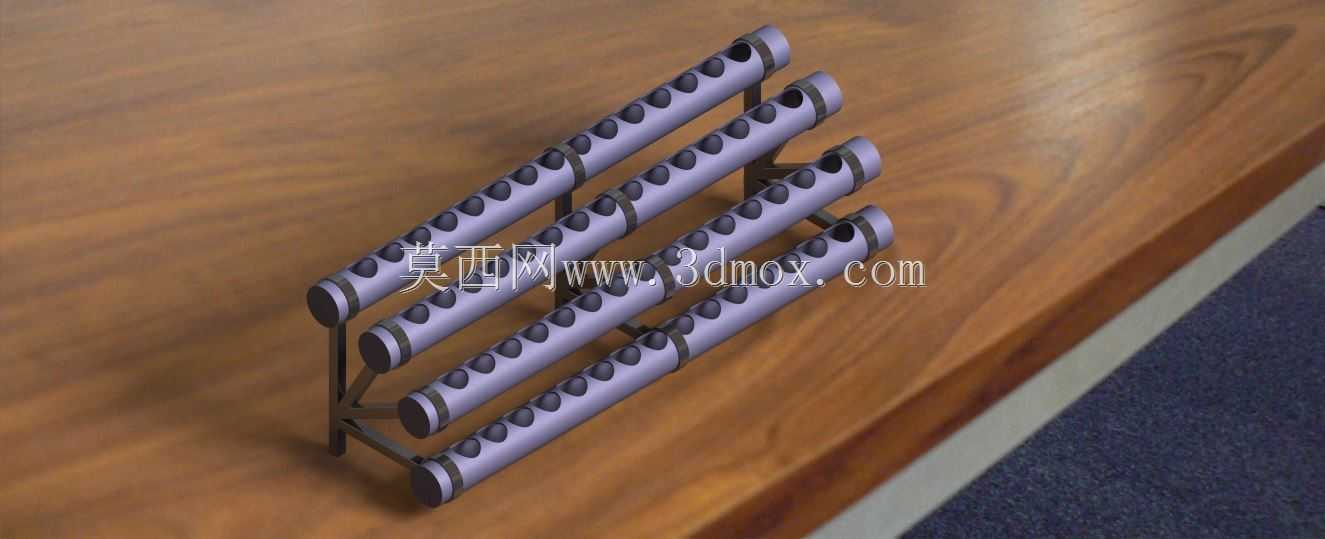

　　这套PVC材质的管道式栽培装置，主要面向家庭阳台场景的小型叶菜类作物种植需求，解决城市居住空间有限、传统土培操作脏乱的实际痛点，适配普通家庭阳台的常规承重与空间边界，无需额外搭建复杂支架即可稳定放置。装置整体采用斜向分层排布的管道组结构，单组管道设置多排平行排布的种植孔位，孔位沿管道轴向等距分布，可直接放置配套的水培定植篮，作物根系可直接伸入管道内部的营养液层，充分吸收水分与养分，相比传统平面水培架，同等占地面积下的种植密度提升40%以上，适配生菜、小油菜、空心菜等常见速生叶菜的种植需求。管道主体采用大直径PVC管材加工，管道大端直径110mm，小端直径100mm，整体架体长度1524mm，斜向排布的角度经过反复校核，

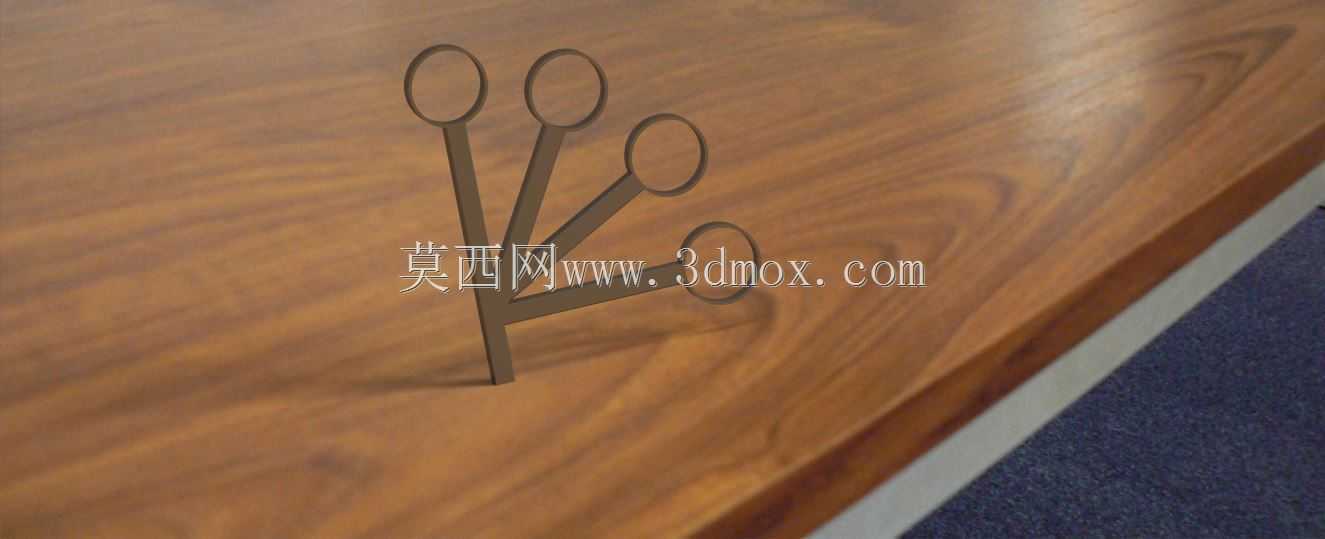

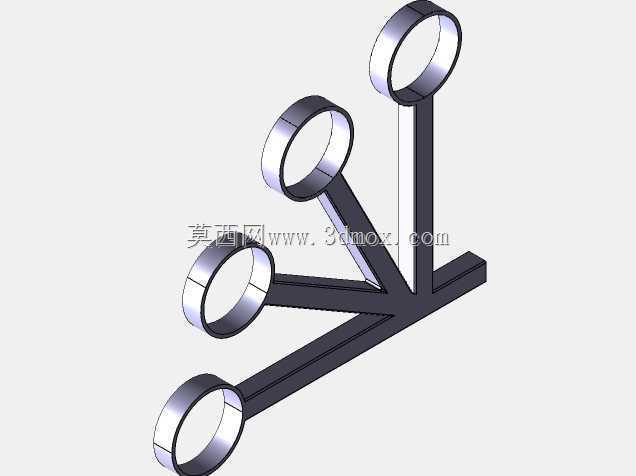

　　既保证管道内部营养液可以依靠重力实现缓慢自流，避免局部积液造成根系缺氧腐烂，又能让上层种植位的作物叶片不会遮挡下层作物的采光，适配阳台南向、东向等不同朝向的自然光照条件，无需额外补光即可满足多数叶菜的光照需求。管道两端采用软木塞做密封封堵，软木塞的密封特性可以根据种植过程中的水位需求灵活调整塞紧程度，既可以维持管道内部稳定的营养液水位，保证所有种植位的根系都能接触到液面，又能在需要更换营养液、清理管道沉积物时快速拆卸，无需借助专用工具即可完成日常维护操作，降低普通家庭用户的使用门槛。架体的支撑结构采用同材质PVC管材做三角支撑焊接，支撑腿与横向连接管的连接位置做了加厚处理，整体承重冗余量达到满载状态的2.5倍，

　　即使所有种植位都栽种成熟作物、管道内部注满营养液，也不会出现架体变形、管道倾斜的问题，放置在阳台地面时不会划伤地砖表面，也不会因为日常开窗通风的轻微晃动出现倾覆风险。设计过程中特意将管道之间的层间距控制在120mm，既给作物生长预留了足够的叶片伸展空间，又不会因为层间距过大造成整体架体高度过高，适配普通住宅阳台1.1m-1.2m的常规护栏高度，不会遮挡阳台的原有视野，也不会超出阳台的外置置物架的尺寸限制。管道内部可适配直径3英寸、长度4英寸的水培净罐，净罐可填充陶粒、过滤棉等基质，在营养液循环过程中过滤根系脱落物、杂质，避免管道内部堵塞，同时可以缓慢释放缓释肥成分，延长营养液的更换周期，减少日常维护的频次。

　　这套装置的所有连接部位都采用PVC专用粘接剂密封，不会出现营养液渗漏问题，整体材质耐水耐老化，长期在高湿度环境下使用也不会出现锈蚀、变形的问题，相比金属材质的种植架重量更轻，单人即可完成搬运、组装与位置调整，非常适合没有种植经验的城市家庭用户使用，既可以满足家庭日常少量叶菜的自给需求，也可以作为小型种植科普装置，让青少年直观了解无土栽培的作物生长过程。在实际使用场景中，用户只需要将调配好的水培营养液从管道高端的注液口注入，依靠斜度自然流满整组管道，将育好的菜苗连带定植篮放入种植孔即可，日常只需要观察管道端部的水位显示位置，及时补充消耗的营养液，20-30天即可采收一茬速生叶菜，不需要翻土、施肥、除草等复杂操作，也不会滋生蚊虫、污染阳台环境。
