农业机械用双槽V带传动滑轮结构

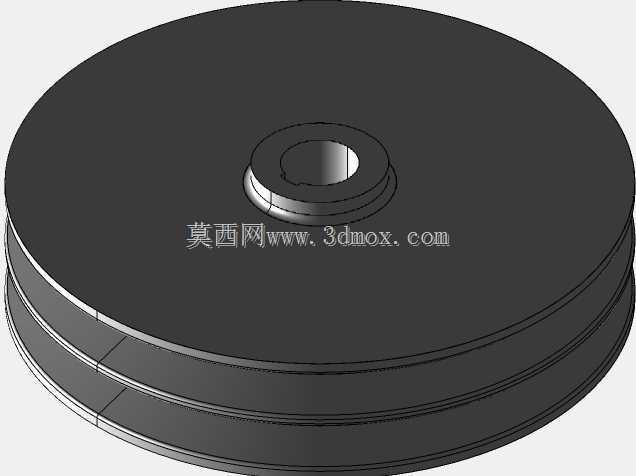

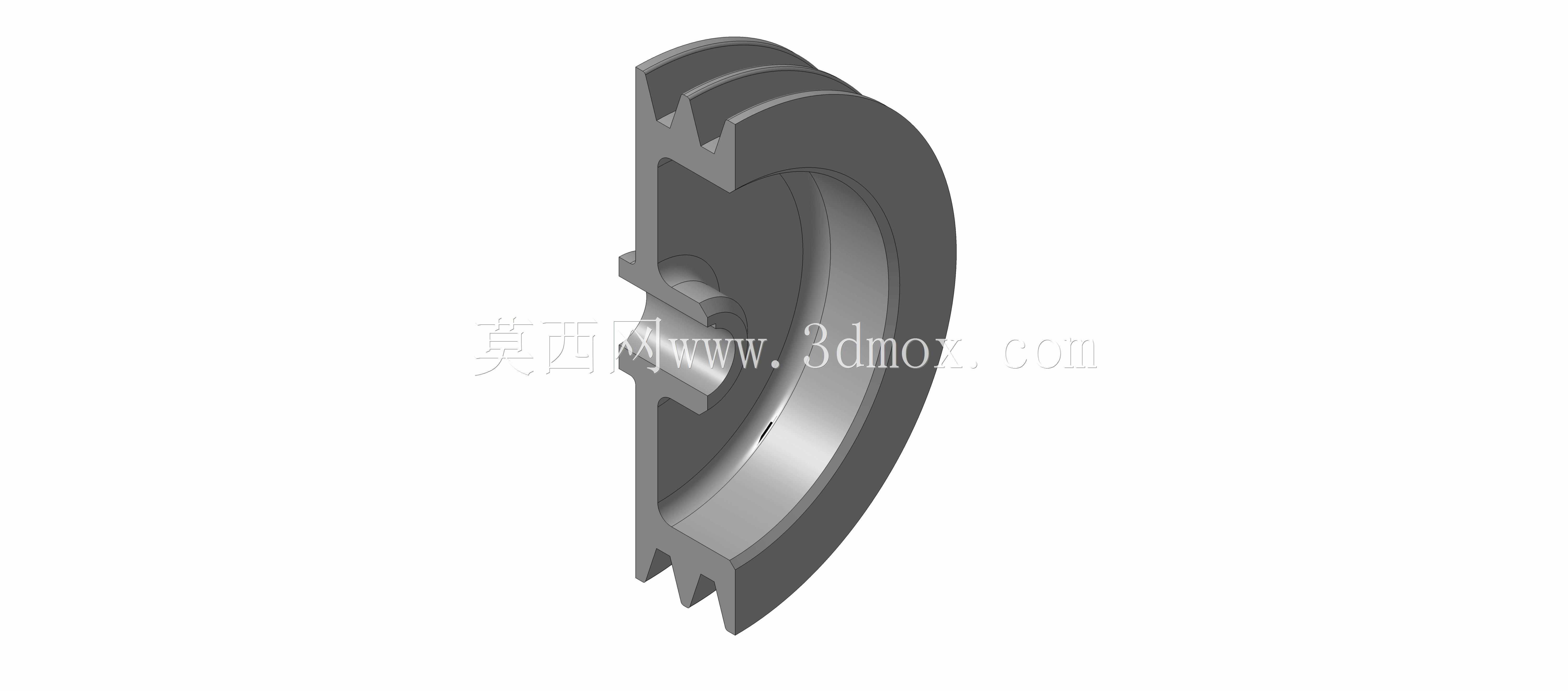

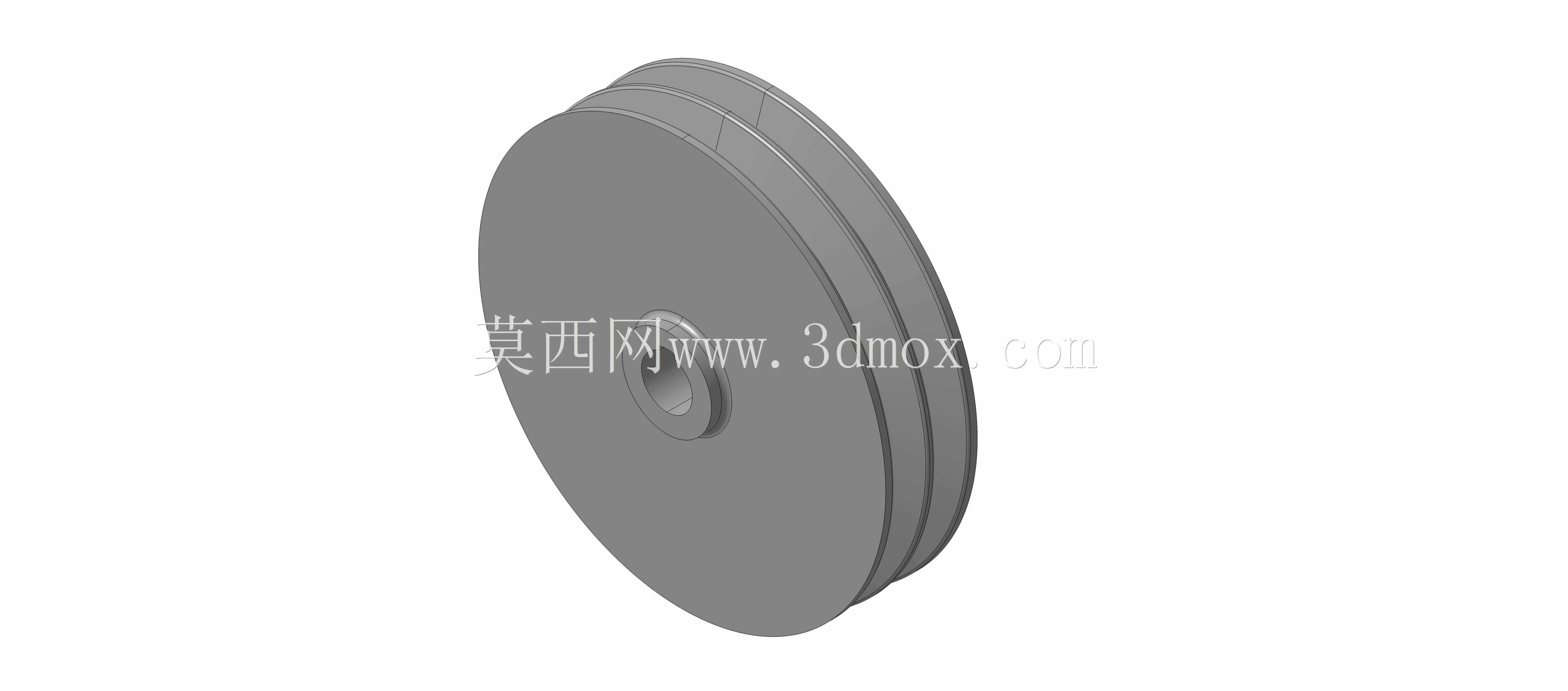

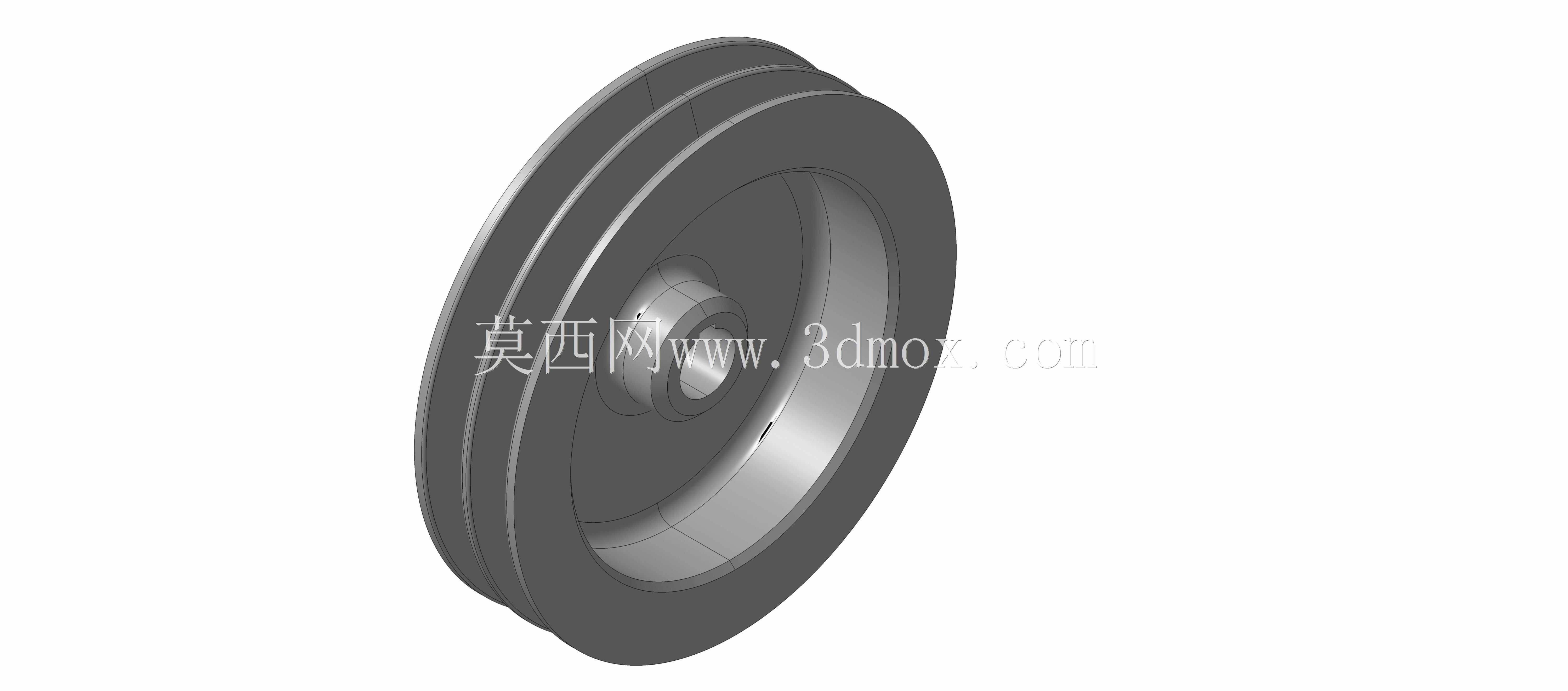

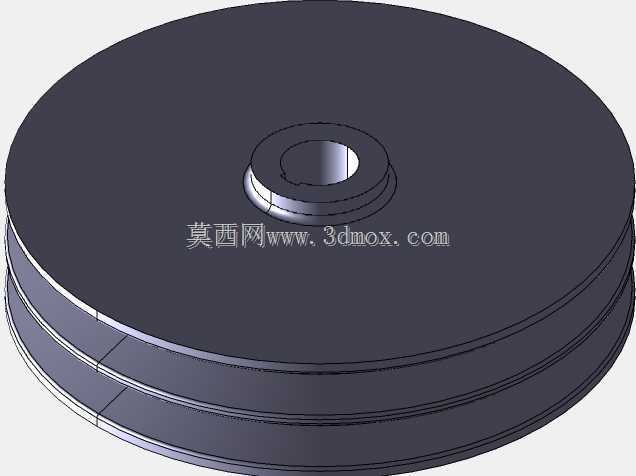

　　在农业作业装备的传动系统里，这类双槽滑轮是V带传动布局里的核心受力部件，常见于小型耕整机、播种机、秸秆还田机的动力传递路径中，负责将发动机输出的扭矩通过V带传递至作业执行端，同时可通过调整自身安装位置实现带传动张紧度调节，也能在多路径传动中改变动力传递方向，适配农机紧凑的舱内布局。从结构设计来看，该滑轮采用轮缘、轮辐、轮毂一体化的铸造后机加工结构，轮缘处开设的两道梯形环槽严格匹配标准V带的截面角度，槽底预留了V带工作时的形变余量，槽侧表面粗糙度控制在合理区间，既保证V带与槽面的足够摩擦力避免打滑，又不会过度磨损带体降低使用寿命。轮辐部分采用变厚度的辐板式设计，靠近轮毂的位置厚度更大，向轮缘方向逐步减薄，在保证整体结构强度、

　　承受带传动张紧力与传动扭矩的前提下，尽可能降低自身转动惯量，减少传动过程中的无功损耗，避免农机启动、变速时的惯性冲击。轮毂部分设计有贯穿的安装轴孔，孔内可根据安装需求加装铜套或者滚动轴承，轴孔端面预留了挡圈安装槽，用于滑轮在轴上的轴向定位，防止作业过程中滑轮轴向窜动导致V带脱槽。设计过程中首先需要匹配对应传动系统的V带型号，确定轮槽的截面尺寸、槽间距以及轮缘外径，轮缘外径的选取直接关联传动比的准确性，需要结合动力输入轮的直径、目标传动转速进行核算，同时要保证带传动的包角满足传动要求，避免传动效率下降。安装边界方面，该滑轮的轴向总厚度需要适配安装轴的悬臂长度，轮槽的中心距需要对应传动系统中带轮的中心平面，确保V带安装后不会出现偏磨，

　　轮毂的轴孔直径需要匹配安装轴的直径公差，通常采用过渡配合保证传动同轴度，安装时需要保证滑轮端面与安装轴的垂直度，误差控制在允许范围内，避免高速转动时出现摆振。在实际田间作业场景中，农机的作业环境存在大量粉尘、秸秆碎屑，该滑轮的轮槽外侧设计有挡边结构，可阻挡大部分碎屑进入槽内，减少V带与槽面之间的磨粒磨损，同时整体结构做了等强度优化，在承受农机作业时的冲击载荷、变载荷工况下，不会出现轮辐断裂、轮缘变形的问题。不同于单槽滑轮，双槽结构可同时驱动两个不同的作业部件，比如在小型手扶拖拉机上，可同时驱动行走轮与播种施肥机构，简化传动系统的布局，减少额外的传动部件数量，降低整机的装配复杂度与后期维护成本。建模过程中对轮槽的过渡圆角、

　　轮毂与轮辐的连接圆角都做了细化处理，避免应力集中，所有的尺寸标注都符合机械设计手册中带轮的相关标准，可直接用于工程图导出、生产加工或者装配仿真，在进行整机装配校核时，可直接将该模型导入装配环境，验证带传动的中心距、张紧行程是否满足设计要求，检查滑轮与周边机架、护罩的间隙是否合理，避免实际装配时出现干涉问题。
