机加工用微调式精镗刀头结构

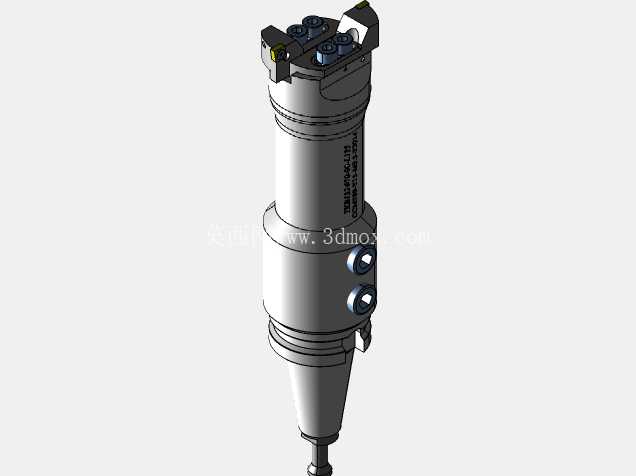

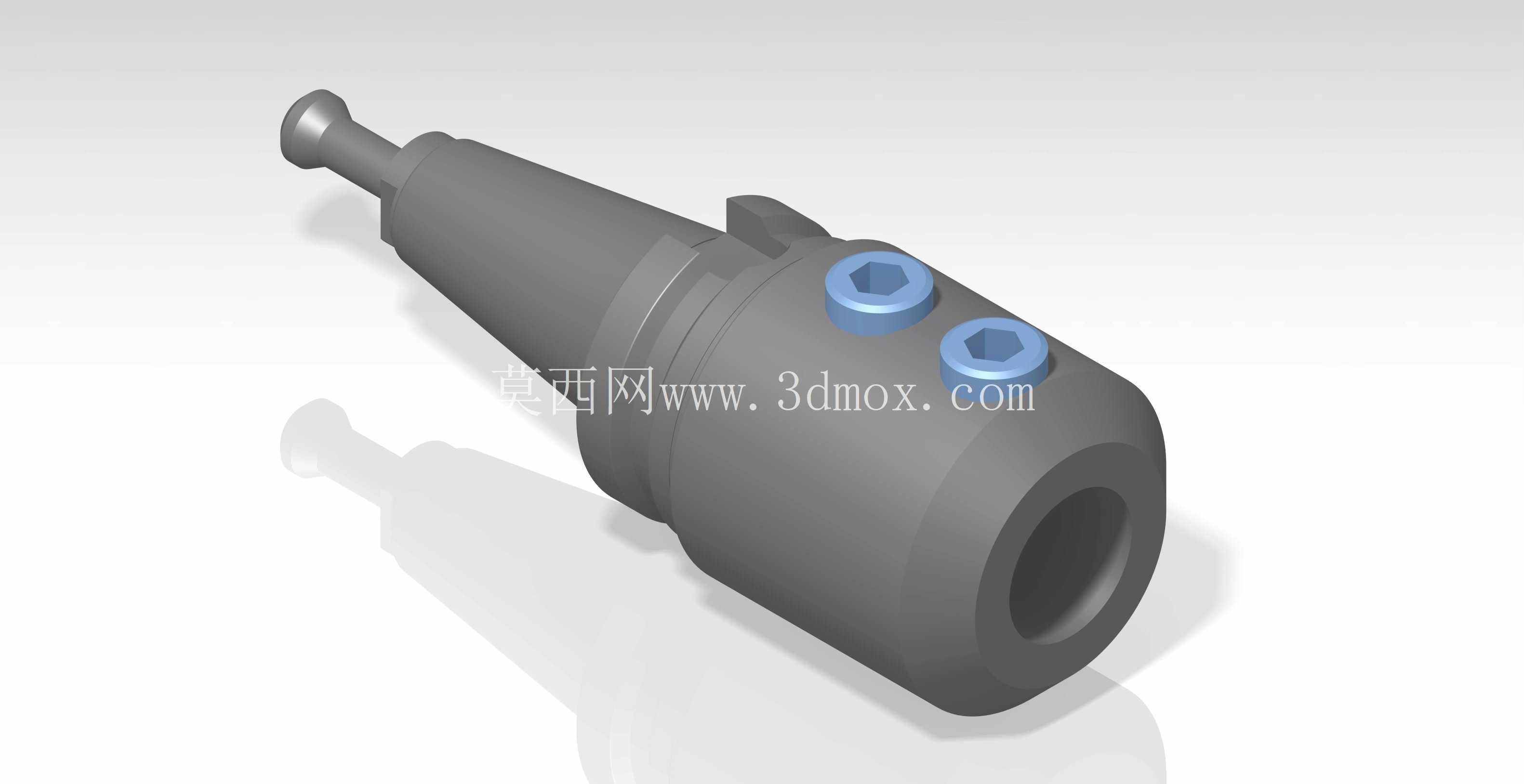

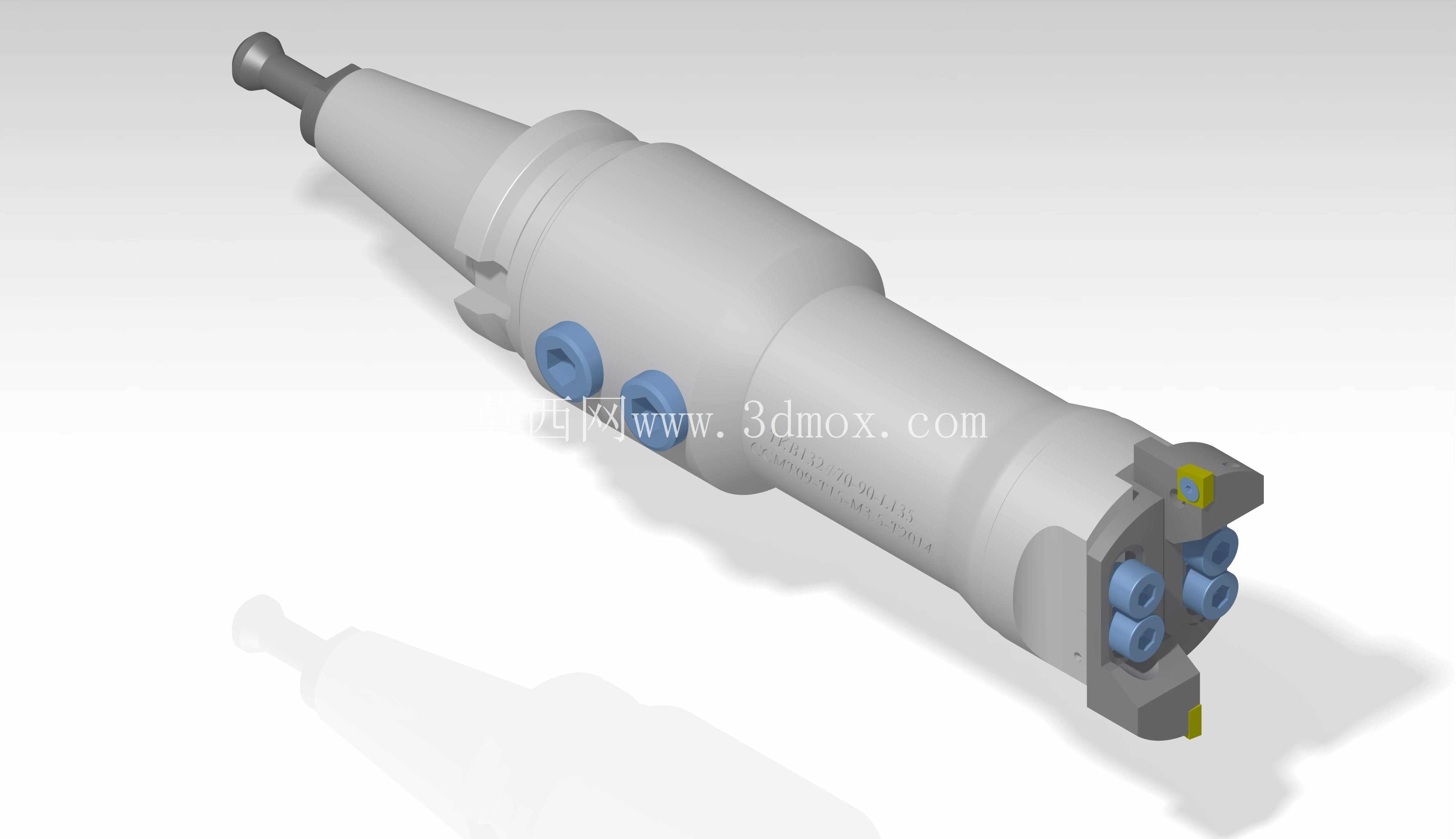

　　在箱体类零件、液压阀块、发动机缸体等精密孔系加工场景中，镗头是决定孔径精度、圆柱度与表面粗糙度的核心执行部件，区别于钻头、铰刀等定尺寸刀具，镗头可通过径向尺寸调整覆盖一定范围的孔径加工，尤其适合小批量多规格孔加工、大直径孔精加工以及非标准孔的修正加工，能有效减少刀具库存种类，适配加工中心、镗床、铣床等多种主机设备的主轴接口。这款镗头采用锥柄主轴连接结构，锥面配合可实现较高的同轴度定位，柄部末端的拉钉结构适配主流加工中心的主轴拉紧机构，安装时可保证刀具与主轴回转中心的重合度，降低高速回转时的动不平衡量。

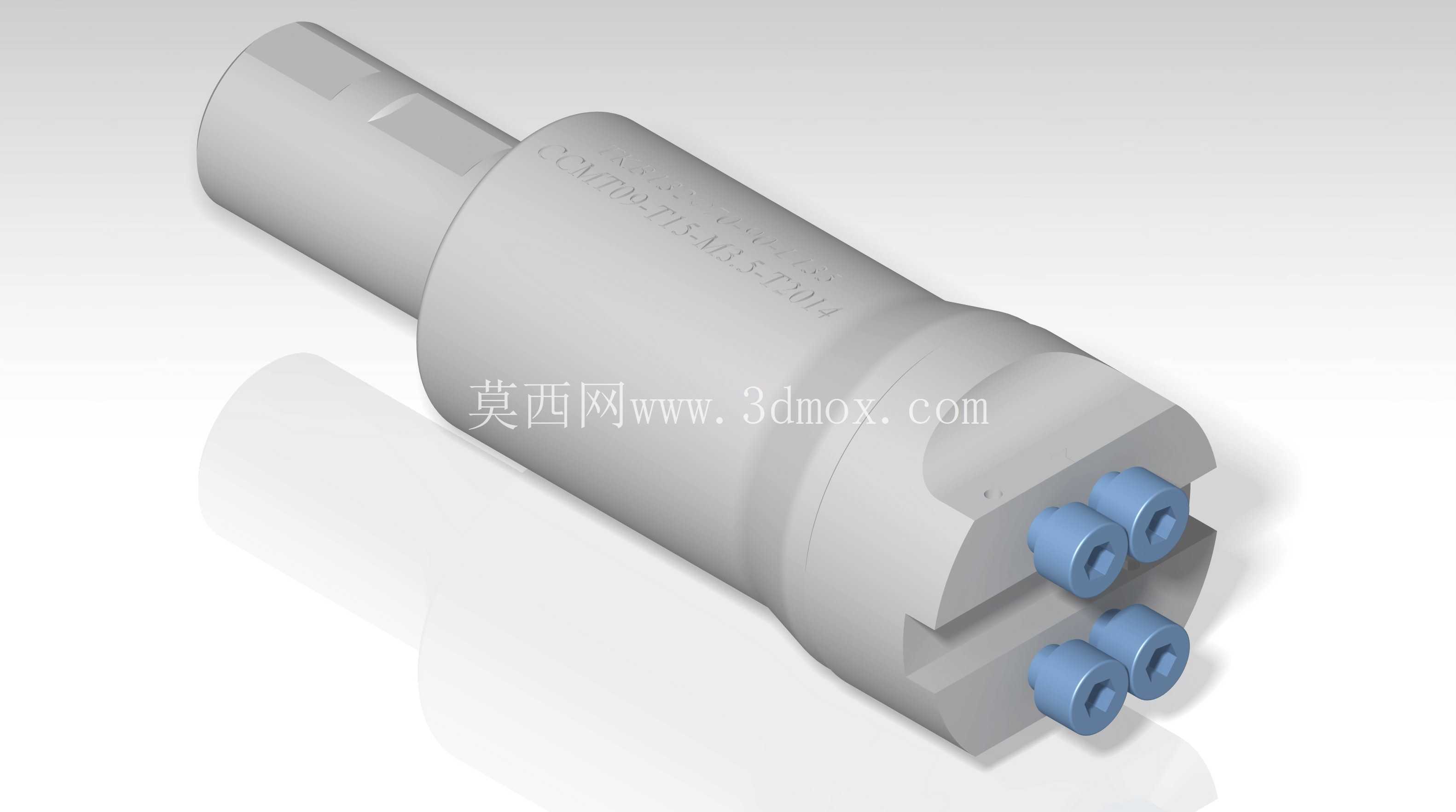

　　主体结构采用阶梯式轴类布局，从锥柄端到切削端直径逐步放大，既保证了整体刚性，又为内部的调整机构、冷却通道预留了足够的布置空间，靠近切削端的侧面设置了多组锁紧螺钉，在完成径向尺寸调整后可锁紧调整滑块，避免切削过程中因切削力冲击导致尺寸偏移，保证加工过程的尺寸稳定性。切削端采用多刀齿对称布局结构，可平衡切削过程中的径向力，减少单齿切削负载，降低加工振纹的产生概率，刀齿位置设置了微调机构，可通过刻度实现微米级的径向进给调整，满足IT6-IT7级精度孔的精加工要求，刀齿端部的黄色标识块为刀尖位置基准，方便操作人员对刀时快速识别刀尖位置，缩短对刀辅助时间。

　　设计过程中重点考量了刚性与动平衡的匹配，主体采用合金钢材质经热处理提升整体硬度与耐磨性，外圆表面经精密磨削保证各段同轴度，内部调整机构采用细牙螺纹传动，保证调整过程的顺滑度与自锁性能，避免加工过程中出现尺寸漂移。安装边界方面，锥柄规格适配主流BT系列主轴，整体长度可满足常规深度孔的加工需求，切削端最大回转直径覆盖常用中大型孔的加工范围，侧面锁紧螺钉的操作空间预留充足，操作人员在机床上即可完成尺寸调整与锁紧操作，无需拆卸刀具即可完成孔径微调，有效减少换刀辅助时间。冷却介质可通过主轴内冷通道直达切削区域，在高速切削时可有效带走切削热，减少刀尖磨损，同时冲排切屑避免切屑刮伤已加工孔壁。

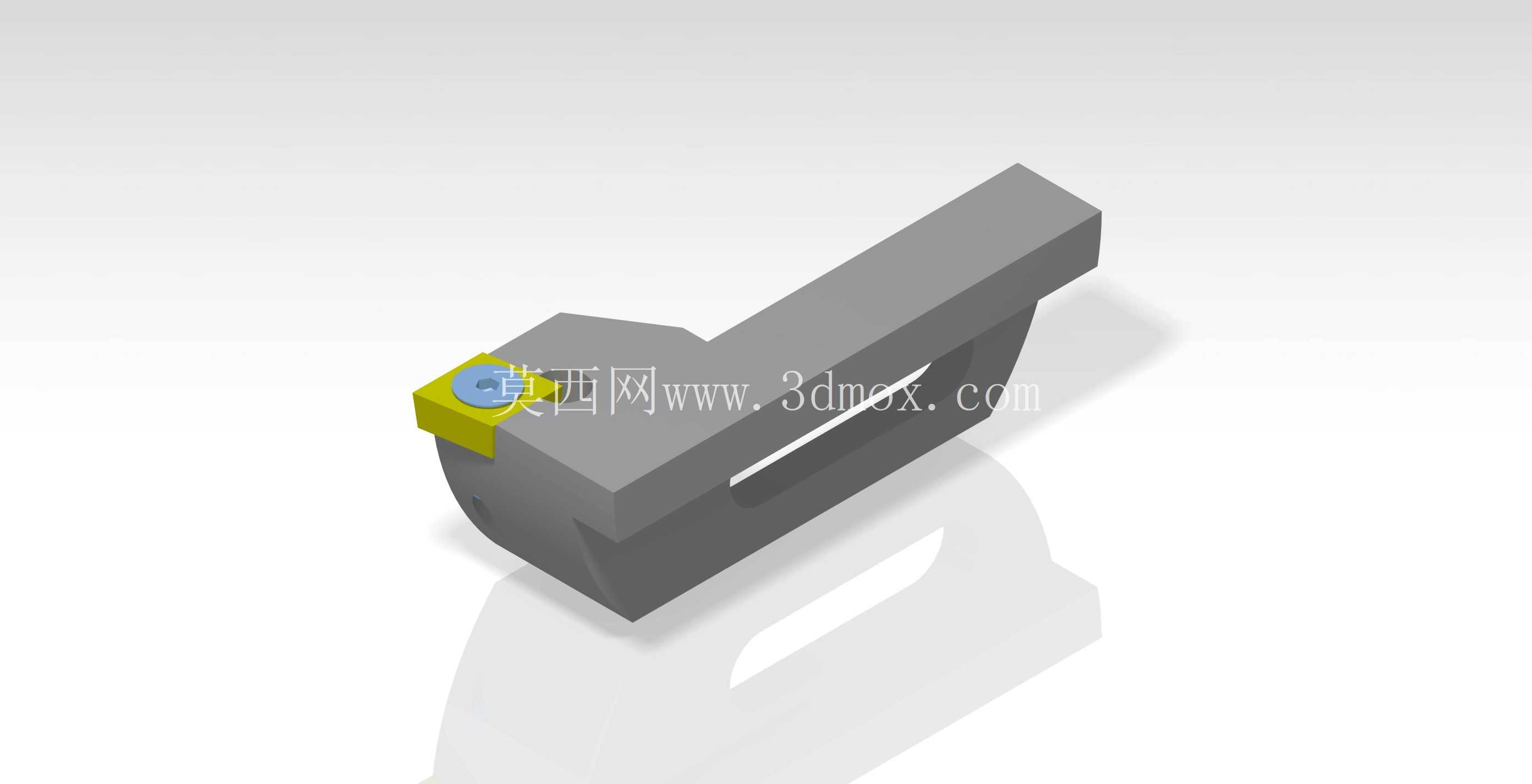

　　在实际加工应用中，这类镗头常被用于孔系的半精与精加工工序，粗加工后预留0.2-0.5mm的加工余量，通过微调镗头尺寸完成最终孔径加工，相比铰刀加工可灵活修正孔的位置度误差，补偿前序加工带来的孔位偏移，在多品种小批量的机加工场景中，这类可调镗头的适配性远高于定尺寸刀具，可大幅降低刀具采购成本，缩短生产准备周期。结构设计上充分考虑了维护便利性，锁紧螺钉、调整机构均采用标准化接口，易损件可快速更换，日常维护仅需定期清理调整机构内的切屑与切削液残留，涂抹润滑脂即可保证调整精度的长期稳定。切削端的刀夹采用模块化设计，可根据加工材质更换不同材质的刀片，适配钢件、铸铁、有色金属等不同材质的加工需求，无需更换整个镗头即可完成不同工况的加工适配。
