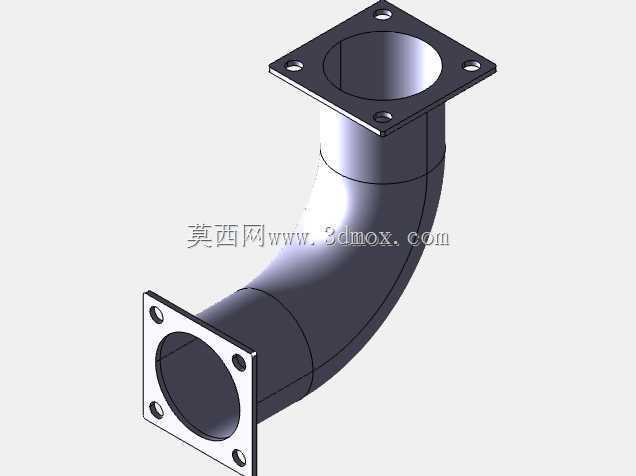

带方形安装法兰的90度L型弯管结构

　　在各类流体输送、低压气路排布、小型试验台管路搭建场景里，这类两端带方形法兰的90度L型弯管是很常见的管路转向连接件，和常见的丝扣弯头、对焊弯头不同，法兰连接的形式不需要在现场做套丝、焊接作业，只要对接对应法兰端面的管路或设备接口，穿入螺栓紧固就能完成装配，后期拆改维护的效率很高，尤其适合非工业用途的实训台架、教学演示装置、小型DIY流体回路这类需要频繁调整管路走向的场景。从结构设计来看，弯管主体采用等径圆弧过渡，弯曲段的曲率半径做了合理控制，既不会因为曲率过小造成流体局部阻力陡增，也不会因为曲率过大占用过多安装空间，圆弧段和两端直段的衔接处做了顺滑过渡，没有突兀的折角，能减少流体流经时的紊流和局部压损，对于低压送风、

　　输水这类常规工况来说，这种过渡结构完全能满足流道顺畅的要求。两端的方形安装法兰采用对称式螺栓孔布局，每个法兰上均匀布置4个安装孔，孔位的中心距和法兰外轮廓尺寸做了匹配，螺栓紧固时法兰面受力均匀，不会出现局部压合不紧密导致的渗漏问题；法兰和弯管主体的衔接位置做了加厚处理，能抵消法兰连接时螺栓预紧力带来的局部应力，避免长期使用后衔接位置出现开裂变形。实际安装时需要注意两个法兰面的垂直安装边界，由于是90度转向结构，两个法兰的安装面分别朝向互相垂直的两个方向，排布管路时要提前预留出弯管弯曲段的避让空间，避免和周边的支架、其他管路、设备壳体产生干涉；法兰的密封面采用平面结构，装配时根据输送介质的特性选配对应材质的密封垫片，

　　就能满足低压工况下的密封要求，不需要额外加工密封槽，降低了加工和配件选配的难度。这类弯管的设计没有采用复杂的变径、附加支路结构，整体结构简洁，加工难度低，不管是采用金属板材卷制焊接，还是采用工程塑料注塑成型，都能很方便地实现批量生产，而且方形法兰相比同通径的圆形法兰，在安装时不需要调整周向角度来对准螺栓孔，四个孔位呈十字对称分布，现场装配时对位更快捷，对于安装空间局促、操作角度受限的安装位置来说，这种法兰形式的适配性更好。在实训教学场景中，这类弯管也常被用来作为管路装配的练习构件，帮助初学者理解法兰连接的装配要点、管路转向时的空间避让原则，以及不同弯头形式对管路流阻的影响；在小型水循环装置、低压通风回路里，

　　这种结构的弯管能快速完成垂直方向和水平方向的管路转向衔接，不需要额外搭配转接头，减少了管路的连接节点，也就降低了潜在的渗漏点。设计过程中需要重点控制弯管两端直段的长度，直段过短会导致法兰焊接或粘接时定位困难，直段过长则会浪费材料、增加不必要的安装占用空间，合理的直段长度刚好能满足法兰装配时的操作空间，同时保证法兰和弯管主体的连接强度；另外弯曲段的壁厚要和两端直段保持一致，避免弯曲加工时出现壁厚减薄过甚的问题，保证整个构件的承压能力均匀一致。
