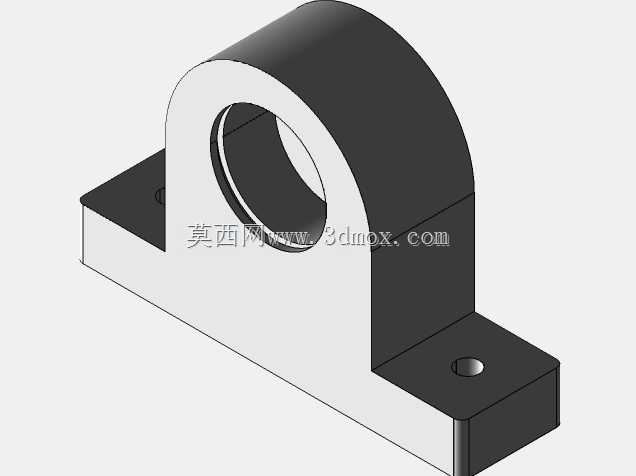

CA6140车床用整体式对开滑动轴承支座

　　该轴承座为CA6140普通车床进给传动链配套的整体剖分式滑动轴承支承件，在机床床头箱、溜板箱及挂轮架区域承担传动轴径向定位与载荷传递作用，工作时需承受齿轮啮合产生的径向交变载荷、皮带张紧侧向力及启停冲击，对支承刚性与同轴度保持能力要求较高。建模过程中先依据车床装配空间反推安装边界：底座采用双侧带沉孔的长方形法兰结构，两安装孔中心距匹配床身溜板预制T型槽间距，沉孔深度适配内六角圆柱头螺钉公称长度，装配后螺钉头部完全沉入座体底面，无突出干涉；底座底面经平面度约束，与床身安装面贴合面积不低于85%，避免锁紧后局部翘曲引发轴承孔偏斜。上部支承体为半圆拱形剖分结构，轴孔中心线与底座底面平行度公差按IT7级设定，孔内壁预留轴瓦装配余量，

　　可镶嵌锡青铜轴瓦或直接加工油槽实现油脂润滑，剖分面开设定位销孔，保证上下盖合装后轴孔圆度不发生错位。设计时优先校核了支座危险截面厚度：拱形侧壁厚度取轴孔直径的0.28倍，底座立板过渡处设置R圆角消除应力集中，在主轴满负荷切削工况下，座体最大变形量控制在0.02mm以内，满足传动轴回转精度要求。外形轮廓无多余外凸结构，总高度适配车床齿轮罩内部安装间隙，轴向宽度避开相邻齿轮分度圆外沿，两侧预留扳手操作空间，日常维护时可直接在机床原位松开压盖更换轴瓦，无需拆卸整条传动轴。建模阶段同步完成了装配干涉检查：安装孔位置与床身螺纹孔完全对位，轴孔高度与对应传动齿轮中心高一致，润滑油路开孔朝向便于操作工加注黄油，底座边角做倒角处理去除锐边，兼顾装配安全性与铸件脱模工艺性，铸件毛坯预留3mm加工余量，后续经铣底面、镗轴孔、钻安装孔工序即可成品交付，适配中小批量机床备件生产与设备维修替换场景。
