定制外螺纹阶梯轴连接紧固件结构设计

　　在液压阀组集成安装、重载机电设备模组拼接、精密工装夹具定位锁紧这类对连接同轴度与载荷传递有严苛要求的场景里，普通标准螺栓往往无法同时满足多阶安装孔的适配需求、不同直径接触面的压紧力分配要求，这类带阶梯轴段的定制螺纹连接件，就是为解决这类非标安装痛点开发的结构件。

　　从实际使用场景来看，这类零件常应用在需要同时实现径向定位与轴向锁紧的装配环节：比如交流稳压设备内部的绕组固定端与壳体的连接，既要通过大直径光轴段嵌入壳体的定位孔保证绕组安装的同轴度，避免运行过程中因振动出现绕组偏移，又要通过末端的细牙螺纹段配合锁紧螺母提供持续稳定的轴向压紧力，防止长期温变环境下连接松动；在液压泵站的阀块叠加安装场景中，这类阶梯螺纹件还能替代多组标准螺栓与定位销的组合，减少装配工序，同时避免多零件配合带来的累计公差，保证阀块之间油道的对中精度，降低漏油风险。

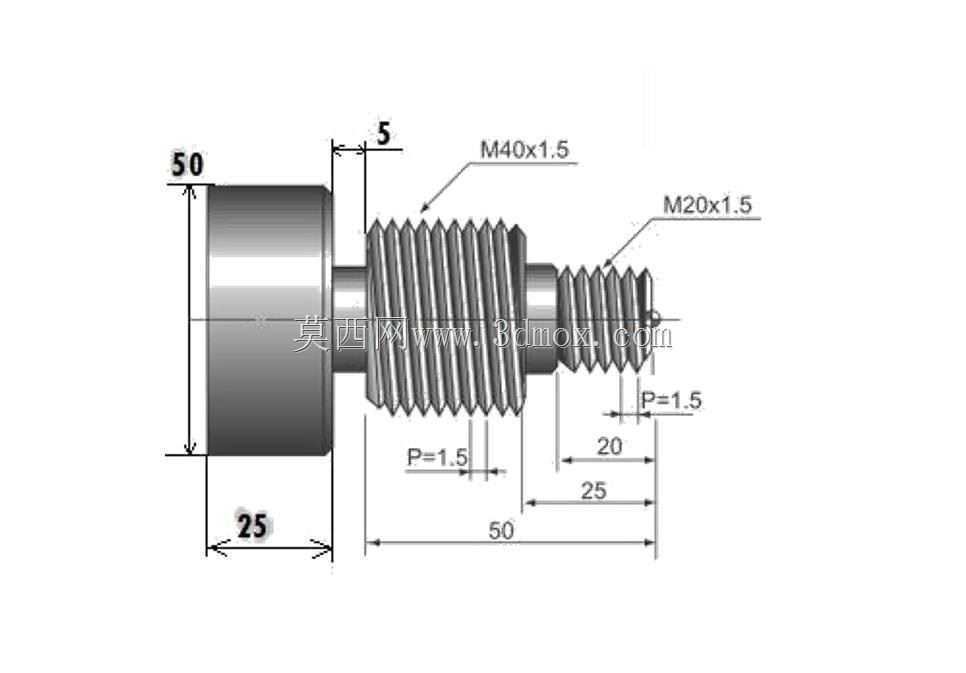

　　设计这类零件时，首先要梳理安装边界的所有约束条件：大端光轴的直径需要与安装基座的定位孔采用过渡配合，配合长度通常取轴径的1.2到1.5倍，既保证定位时的导向顺畅，又不会因为配合过紧导致拆装困难；中间的粗牙螺纹段，主要承担主要的轴向载荷，螺纹的旋合长度需要根据实际承受的拉应力计算，通常不小于螺纹公称直径的1倍，避免螺纹牙受力不均出现滑牙；末端的细牙螺纹段，主要用于锁紧防松，细牙螺纹的螺距更小，自锁性能更好，适合在有持续振动的工况下使用，末端需要设计1到1.5倍螺距的倒角，方便装配时螺母顺利导入，同时避免螺纹起始端的毛刺刮伤配合件的内螺纹。

　　外形尺寸的设计需要兼顾加工可行性与装配空间：大端的圆柱面与螺纹段之间需要设计退刀槽，退刀槽的宽度要满足螺纹加工时刀具的退刀需求，槽底直径要略小于螺纹小径，避免加工螺纹时刀具碰伤光轴定位面；所有轴段的同轴度公差需要控制在0.02mm以内，保证装配后各个配合面的受力均匀，不会出现偏载导致的局部应力集中；零件的表面粗糙度根据功能区分，定位光轴段的粗糙度控制在Ra1.6，保证定位精度，螺纹段的粗糙度控制在Ra3.2，满足螺纹配合的同时降低加工成本，非配合端面的粗糙度控制在Ra6.3即可。

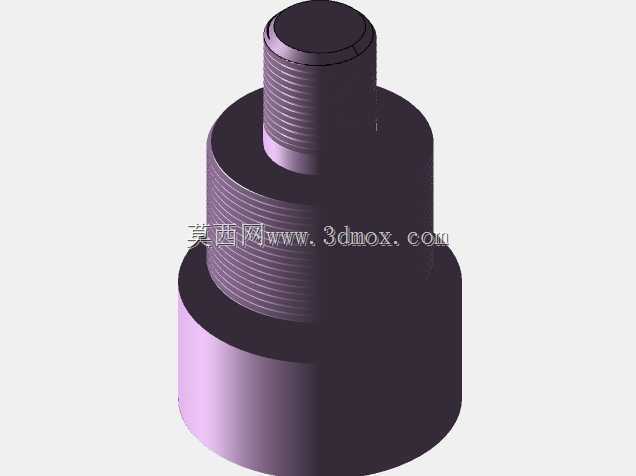

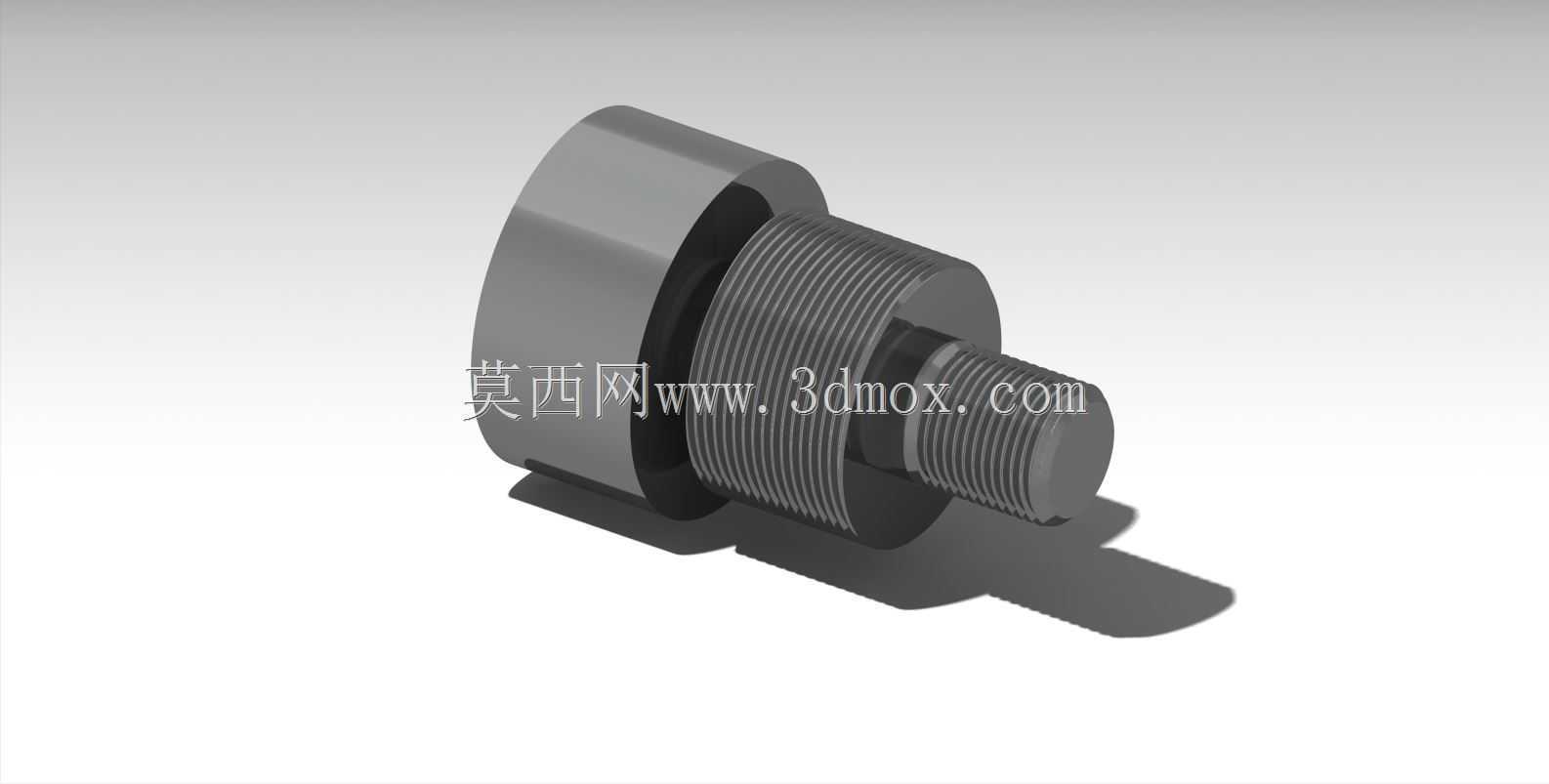

　　从功能特性上看，这种一体式阶梯螺纹结构相比标准螺栓加定位套的组合方案，减少了零件数量，降低了装配时的零件管理成本，同时一体式结构消除了配合件之间的间隙，在承受冲击载荷时不会出现零件之间的相对窜动，连接刚性更好。在进行三维建模时，需要重点还原各个轴段的过渡圆角，尤其是直径变化较大的位置，圆角半径不能小于R0.5，避免热处理或者受力时出现应力集中导致零件断裂；螺纹部分的建模需要准确还原牙型角与螺距，虽然工程出图时可以用简化画法，但三维模型中准确的螺纹特征可以在虚拟装配时验证螺纹旋合是否存在干涉，检查锁紧螺母的活动空间是否足够，避免实际加工装配时出现螺母无法拧到位的问题。

　　实际选型应用时，还要根据使用环境确定零件的材质与表面处理：如果是在普通室内设备中使用，采用45号钢调质处理即可，表面发黑处理提升防锈能力；如果是在户外或者有腐蚀的环境中使用，需要采用304不锈钢材质，或者在碳钢表面做镀锌钝化处理；如果是承受重载冲击的工况，还需要选用40Cr材质进行调质加表面淬火，提升螺纹表面与定位面的硬度，增强耐磨性能。安装时要注意，大端定位面需要与安装孔的端面完全贴合，不能有毛刺或者异物垫在结合面之间，否则会导致锁紧后轴段倾斜，影响连接精度，拧紧末端螺母时要按照对称拧紧的顺序施加扭矩，避免偏载导致螺纹变形。
