工业级单支反渗透膜水处理集成装置

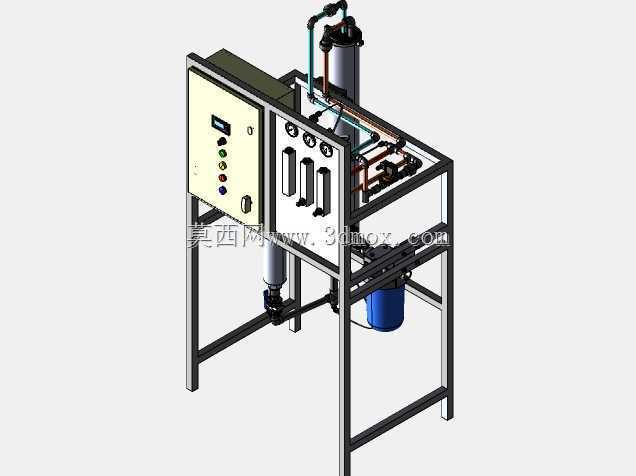

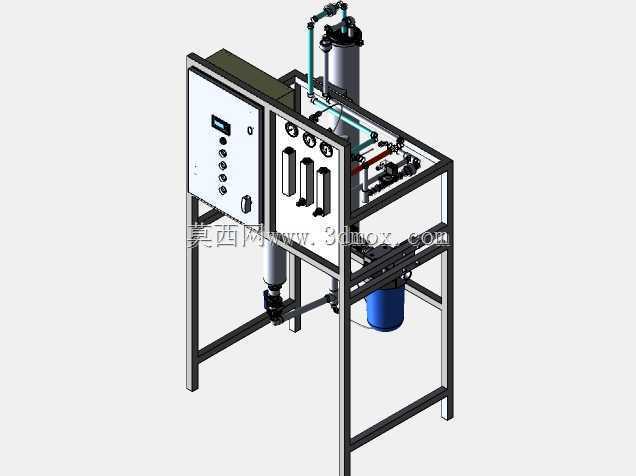

　　这套反渗透膜集成装置，主要面向中小型工业纯水制备、生产工艺用水净化、循环水深度处理场景，也可适配小型商用集中供水的末端深度净化单元，在电子元器件漂洗用水、食品饮料调配用水、化工工艺纯水补给等场景中都能作为核心过滤单元使用。整套装置采用撬装式框架集成设计，所有功能部件全部整合在方管焊接的一体式机架上，运输到现场后仅需对接进水、出水、浓水排放管路，接通控制电源即可投入运行，无需现场二次拼装管路与仪表，大幅降低现场安装的施工周期与管路对接出错概率。从结构布局来看，机架采用碳钢方管焊接成型，整体做防腐喷塑处理，承重区域的方管壁厚预留足够余量，满水运行状态下不会出现框架形变、管路错位的问题。机架左侧区域集成了电控与操作面板，

　　面板上排布了运行状态指示灯、操作按钮、压力显示仪表与流量调节控件，操作人员站在设备正面即可完成所有运行参数观测与操作调整，无需绕到设备侧面或背面操作，符合现场运维的操作习惯。机架中部与右侧区域为工艺处理单元，核心的反渗透膜壳采用立式安装布局，膜壳通过专用卡箍固定在机架横梁上，膜壳上下端预留了标准快接接口，后期更换膜元件时仅需拆卸上下卡箍即可抽出膜芯，无需拆解周边关联管路，大幅降低后期运维的操作难度。膜壳进水侧前端设置了精密保安过滤器，也就是图中机架下部的蓝色滤瓶结构，用于拦截进水中粒径大于5微米的颗粒杂质，避免大颗粒杂质划伤反渗透膜片，延长核心膜元件的使用寿命。膜组件的进出水管路全部采用硬管连接，管路上依次设置了进水调节阀、

　　浓水调节阀、产水流量计、浓水流量计、进出水压力表，所有仪表的安装位置都朝向操作面，运维人员可以直观观测进水压力、段间压差、产水流量、浓水流量等核心运行参数，通过阀门调节即可调整系统回收率，适配不同进水水质下的运行需求。管路连接采用标准耐压接头，额定工作压力适配反渗透工艺常规的1.0-1.6MPa运行区间，管路排布沿机架横梁走管，通过管卡固定在机架上，避免运行过程中管路振动导致的接头渗漏问题。从安装边界来看，整套装置的占地面积控制在0.8平方米以内，机架底部预留了地脚安装孔，可以直接固定在水泥地面上，也可以配套减震脚垫放置在平整的硬化地面，设备顶部预留了吊装孔位，方便车间内移位与安装就位。设备的进水接口、产水接口、

　　浓水接口全部设置在机架侧面下部，对接管路时无需抬高管线，减少管路弯折带来的压损。设计过程中充分考虑了运维操作空间，膜壳更换方向预留了至少一倍膜壳长度的操作空间，滤芯更换位置预留了足够的扳手操作空间，电控箱的门体开启角度可以达到90度以上，方便后期检修电控元件。整套装置的结构设计完全遵循水处理设备的工艺逻辑，没有冗余的结构部件，所有部件的排布都兼顾了工艺流向合理性与运维操作便利性，框架的受力经过校核，满水状态下的重心落在机架支撑面中心区域，不会出现侧倾风险。管路的坡度设置符合排水要求，设备停机时管路内的存水可以通过最低点的排空阀完全排净，避免冬季低温环境下存水结冰冻裂管路与膜元件。操作面板的控件排布按照操作频率设置，高频调节的阀门与常用按钮设置在人员站立时的手肘高度区域，观测类仪表设置在视线平齐高度，减少运维人员的操作疲劳。
