手动过滤阀带集成过滤腔体结构设计

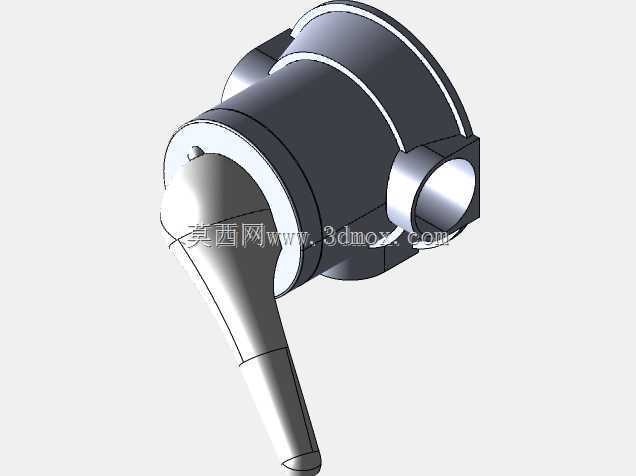

　　在民用供水、小型工业循环水、泳池水处理、农业灌溉支路这类不需要复杂电控控制的流体管路场景里，手动过滤阀是兼顾通断控制与初级杂质拦截的核心部件，不需要额外加装独立过滤装置就能在管路节点完成双重功能，能大幅减少管路接头数量，降低泄漏风险点。这款手动过滤阀的设计首先围绕操作力矩做了优化，手柄采用大曲率长力臂结构，操作人员不需要借助额外扳手，徒手就能完成启闭动作，哪怕是长期使用后密封件出现轻微老化卡滞，也能靠力臂优势轻松扳动，手柄表面做了贴合手部握持的弧面过渡，没有尖锐棱角，日常操作不会硌手，同时手柄与阀芯的连接位置做了扁方加防脱销的结构，避免长期扳动后出现手柄打滑、空转的问题。阀体主体采用一体化铸造的腔体结构，过滤腔与阀腔直接连通，

　　没有额外的拼接焊缝，流体从侧部接口进入后，会先经过内置的过滤篮拦截大颗粒杂质，再通过阀芯通道从另一侧接口流出，不需要额外配置独立过滤器的安装空间，整体结构紧凑，适合安装空间局促的管路支路，比如家用净水设备前置段、小型冷却塔补水支路、园林灌溉的分支管路都能适配。从安装边界来看，这款阀的两个连接接口采用同轴对称布局，接口端面的密封槽做了标准管螺纹适配设计，安装时不需要调整阀体角度就能直接对接管路，阀体顶部的过滤腔端盖采用快拆式螺纹连接，日常清理过滤杂质的时候不需要把整个阀体从管路上拆下来，只需要拧开端盖就能取出过滤篮冲洗，维护效率比分体式的阀加过滤器组合高很多。设计过程中特意做了流道的圆弧过渡处理，

　　流体进入阀体后不会出现直角折返的流道死角，能大幅降低流阻，减少管路的压力损失，同时避免杂质在死角位置沉积造成的流道堵塞。阀芯采用陶瓷密封副结构，相比传统橡胶密封，陶瓷材质的耐磨性能更好，哪怕流体里带有少量细沙类硬质颗粒，长期启闭也不会出现密封面划伤导致的内漏问题，适合水质条件一般的野外灌溉、工地临时供水场景使用。阀体外部的加强筋做了等距分布设计，既可以提升铸造阀体的结构强度，承受1.6MPa的常规管路工作压力不会出现变形开裂，同时加强筋的位置也刚好作为安装时的受力点，用管钳拧紧接口的时候不会夹坏阀体表面。操作位置的手柄做了90度旋转限位，扳到水平位置为全通状态，扳到垂直位置为全闭状态，操作人员不需要观察阀内状态，

　　只看手柄角度就能判断阀门的启闭状态，避免误操作。过滤腔的容积做了优化，在不增大整体外形尺寸的前提下，尽可能扩大过滤篮的容污空间，延长日常维护的周期，减少清理频次，适合无人值守的偏远管路节点使用。整体外形没有多余的突出结构，安装后不会占用过多的管路周边空间，哪怕是并排布置的多管路系统，相邻阀门之间也不会出现操作干涉，扳动手柄的时候不会碰到旁边的管路或者其他阀件。
