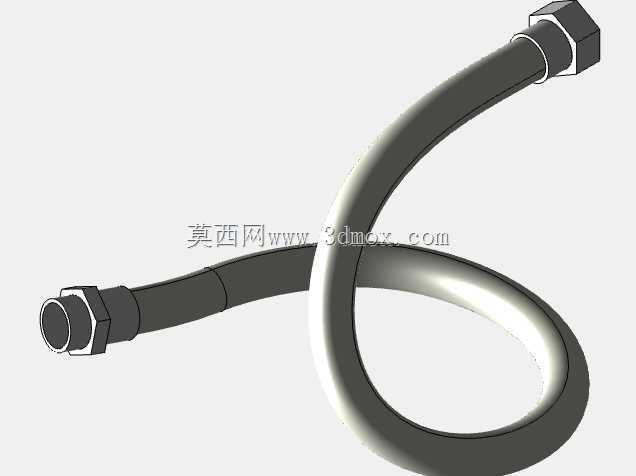

水翼船用1英寸铠装挠性管路结构设计

　　在高性能水翼船的流体输送系统搭建中，管路的抗振、密封与位移补偿能力直接决定整套系统的运行可靠性，这款1英寸规格的铠装挠性管，正是针对水翼船高速航行时的复杂工况开发的专用连接件。水翼船在翼航状态下船体抬离水面，受波浪冲击、翼面载荷波动、主机振动传导等多重因素影响，管路系统会持续产生多维度的相对位移，普通刚性管路在这种交变载荷下很容易出现应力集中开裂、接头密封失效等问题，而铠装结构的挠性管可以通过自身的柔性变形吸收这些位移量，避免应力直接传递到管路两端的连接接口。

　　从实际应用场景来看，这类挠性管主要用于水翼船的燃油输送、冷却介质循环、液压控制管路等需要柔性连接的部位，两端的六角接头采用标准管螺纹设计，可以直接与对应规格的管路阀件、设备接口对接，不需要额外加工过渡接头，安装时只需用标准扳手卡住六角部位施加额定扭矩即可，能有效控制现场安装的操作难度。管体的铠装层采用金属缠绕结构，既保留了管体的弯曲挠性，又能抵御航行中可能出现的外物磕碰、海水飞溅腐蚀，相比普通橡胶挠性管，抗外力损伤能力提升明显，更适合水翼船这种空间紧凑、检修维护窗口有限的船舶使用场景。

　　在设计思路上，这款挠性管的弯曲半径做了针对性优化，在1英寸通径的规格下，最小动态弯曲半径可以满足水翼船舱内狭窄空间的布管需求，不会因为弯曲半径过大导致布管时出现额外的应力憋劲。管体与两端接头的连接部位采用压合密封结构，在额定工作压力下不会出现介质渗漏，同时可以耐受船用介质的长期侵蚀，避免长期使用后出现密封层老化脱落的问题。两端接头的六角尺寸符合通用管路安装的工具适配要求，不需要定制专用安装工具，日常维护更换时可以直接用常规管路工具操作。

　　从安装边界来看，这款挠性管的两端接口同轴度公差控制在合理范围内，安装时不需要强行对位拉扯，自然状态下即可对准两端接口，有效避免安装过程中产生的附加装配应力。管体的铠装外表面光滑无突出毛刺，不会在布管过程中划伤周边的其他管线或舱内结构，整体重量控制在合理区间，不会给船体增加过多的额外载荷，符合水翼船轻量化设计的整体要求。在实际选型匹配时，需要根据管路的工作压力、介质类型、两端接口的相对位移量来确认安装长度，预留足够的挠性变形余量，避免安装后管体处于拉伸或压缩的极限状态，保证在航行过程中管体可以在设计的变形范围内自由补偿位移。

　　不同于陆用设备的挠性连接件，船用铠装挠性管需要考虑持续的振动疲劳、盐雾环境腐蚀、温度交变等多重工况，这款产品的结构设计在管体挠性和结构强度之间做了平衡，既不会因为刚度过高失去位移补偿能力，也不会因为挠性过大导致管体在压力脉冲下出现过度蠕动。在三维建模过程中，管体的弯曲形态按照实际安装的常见布管姿态还原，接头部位的细节尺寸完全按照实物测绘，包括六角的对边尺寸、螺纹的有效长度、密封面的结构形式都做了精准复刻，可以直接用于布管干涉检查、装配模拟、维护拆装演练等场景，帮助设计人员在方案阶段就确认管路布置的合理性，减少现场安装时出现的干涉、对位困难等问题。
