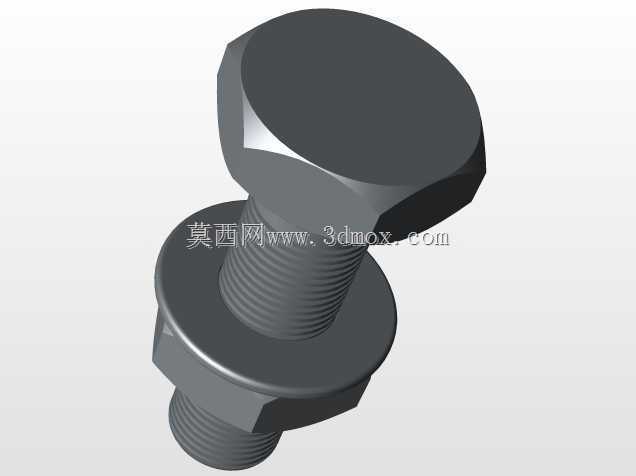

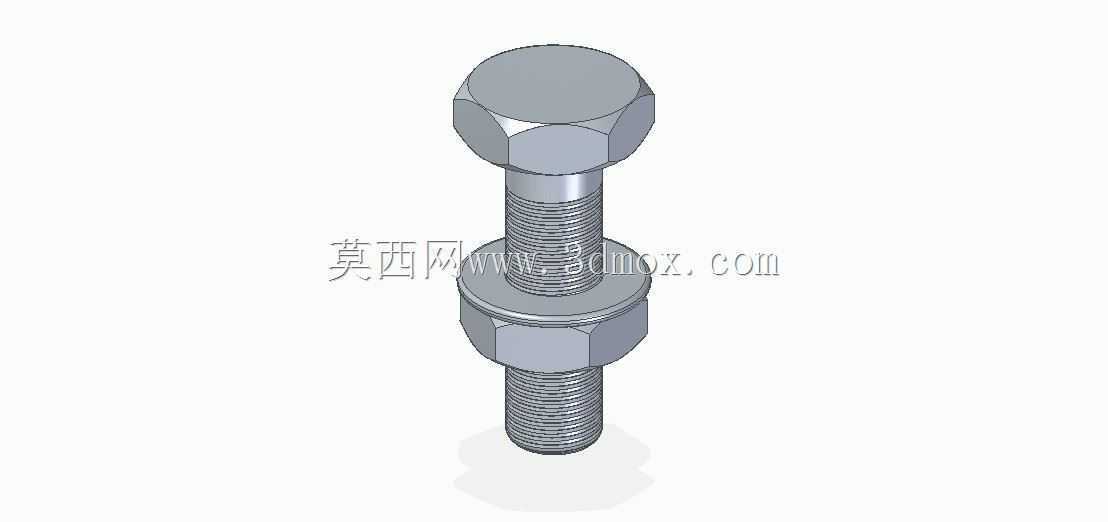

M12外六角螺栓配六角螺母紧固组件

　　在各类机电设备装配、钢结构搭建、输配电设施组装的现场，螺纹紧固件永远是出场率最高的基础连接元件，这套M12规格的外六角螺栓搭配六角螺母的组合，就是日常结构连接里最常用的紧固方案之一。做结构设计的时候，选紧固件从来不是随便挑个尺寸拧上就行，得先算清楚连接副需要承受的静载荷、动载荷数值，还要考虑安装位置的操作空间、后期维护的拆装便利性，甚至要兼顾不同材质接触带来的电化学腐蚀问题，这套M12的螺栓螺母组合，就是针对中等载荷的连接场景做的标准化设计。从实际使用场景来说，交流稳压器的柜体框架拼接、内部元器件安装固定，生产线小型工装的架体组装，普通设备的钣金护板连接，甚至民用设施的金属支架固定，都能见到这个规格紧固件的身影，

　　它不需要特殊的定制加工，市面上对应的拧紧工具、防松配件都非常成熟，不管是量产线的批量装配，还是现场维修的应急替换，都能快速适配。从产品本身的功能特性来看，外六角的头型设计是兼顾了拧紧力矩传递和空间占用的最优选择之一，六角形的受力面可以和普通开口扳手、套筒扳手、梅花扳手完美贴合，拧紧的时候不容易打滑，能传递足够的锁紧力矩，避免因为头型打滑导致的锁紧力不足问题。配套的六角螺母和螺栓螺纹精度匹配，螺纹牙型经过标准公差校核，拧动过程中没有卡滞或者松旷的问题，螺纹啮合长度足够保证连接强度，不会因为啮合牙数太少出现螺纹滑牙失效的情况。设计这套模型的时候，首先是严格遵循公制螺纹的标准参数，M12的粗牙螺纹螺距按照标准值设定，螺纹牙的轮廓、

　　收尾长度、倒角尺寸都完全符合机械设计手册里的规范要求，螺栓头部的六角对边尺寸、厚度，螺母的对边尺寸、厚度，都和通用标准件的实物尺寸保持一致，保证模型导入装配体之后，和对应的安装孔位、扳手空间不会出现干涉。螺栓的光杆部分长度和螺纹段长度的比例，也是按照常用的连接厚度来设定的，拧紧之后螺母能露出2-3牙的螺纹，既保证足够的啮合长度，也不会因为露出螺纹过多造成空间浪费或者剐蹭周边部件。从安装边界来看，这套M12的螺栓螺母组合，对应的安装通孔直径推荐开13mm左右，安装位置需要预留至少18mm的扳手操作空间，方便套筒或者开口扳手伸入完成拧紧操作；螺栓头和被连接件之间如果是较软的材质或者需要频繁拆装的场景，还可以搭配平垫圈增大接触面积，搭配弹簧垫圈或者止动垫圈实现防松效果，模型本身的结构也预留了加装标准垫圈的空间，不会出现垫圈装不进去的问题。很多刚入行的结构工程师做装配的时候，经常会忽略紧固件的安装空间校核，要么是螺栓头位置离侧壁太近，扳手伸不进去没法拧紧，要么是螺纹长度选得不对，要么拧到底还压不紧被连接件，要么螺纹太长突出螺母太多干涉其他部件，这套标准化的模型就能很好地规避这些问题，所有尺寸都按照实际量产的标准件来做，直接调用到装配体里就能完成空间校核，不用再反复核对标准件手册改尺寸。另外在做三维建模的时候，螺纹部分的处理也做了兼顾，如果是做整体装配展示，可以用装饰螺纹线降低模型复杂度，提升大装配体的运行流畅度；如果需要做有限元受力分析，

　　也可以切换成实体螺纹模型，精准模拟螺纹啮合处的应力分布，方便校核连接强度是否满足设计要求。在输配电行业的交流稳压器设备里，这套紧固件主要用在柜体框架的角件连接、变压器铁芯的固定支架、内部电气元件的安装梁连接位置，这些位置的载荷不算特别大，但对连接可靠性要求很高，不能出现运行过程中螺栓松动导致的部件移位或者接触不良问题，M12的规格刚好能满足这类场景的强度要求，同时不会因为紧固件规格太大造成柜体整体重量不必要的增加。日常做设备维护的时候，这个规格的紧固件也不需要特殊工具，普通的19号扳手就能完成拆装，不管是工厂里的维修班组，还是售后上门的运维人员，随身的常规工具包里都有对应的工具，不会出现因为没有专用工具没法拆装的问题。从长期使用的角度来说，这种标准规格的螺栓螺母可以根据使用环境选择不同的表面处理方式，比如普通室内环境用镀锌处理就能满足防锈要求，户外或者潮湿环境可以用达克罗或者不锈钢材质，模型的尺寸结构不受材质和表面处理的影响，不管选哪种处理方式，安装尺寸都能保持通用。
