浮球液位检测组件配十米轧制线缆结构

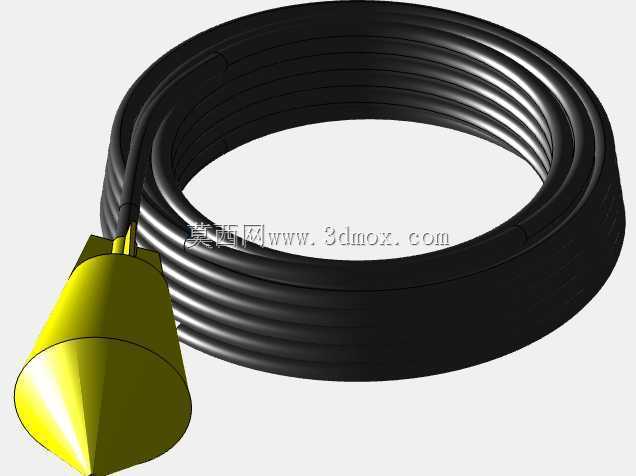

　　这套浮球搭配轧制线缆的组件，常出现在各类敞口或密闭储液罐体的液位监测场景里，不管是工业循环水塔的水位管控、中小型污水处理池的液位触发，还是民用给排水系统的高低位信号反馈，都能见到这类结构的身影。浮球部分采用锥台结合半球端头的造型，不是随意做的外观设计，锥面的倾斜角度经过反复调整，能在液位波动时减少液体紊流带来的误触发，半球形的下端头可以降低浮球接触罐底时的卡滞概率，哪怕罐底存在少量沉积杂质，也能顺着弧面滑开，不会出现浮球被托住无法随液位下落的问题。配套的十米轧制线缆，采用多圈盘绕的规整形态建模，每一圈线缆的弯曲半径都控制在常规橡胶护套线缆允许的最小弯曲半径以上，实际选型时这个弯曲半径不能随意缩小，不然会导致线缆内部铜芯出现隐性折损，

　　时间久了容易出现信号传输中断的问题。线缆外护套采用耐油耐水的橡胶材质建模时还原了护套表面的细微磨砂质感，这种质感不是为了美观，是实际生产中为了增加线缆穿管时的摩擦力，同时减少护套表面附着液体后的打滑问题，方便现场施工人员拖拽布设。从安装边界来看，浮球部分的最大外径适配多数常规液位检测的安装开孔，不需要额外扩孔就能直接从罐体顶部的预留安装位放入，十米的线缆长度足够覆盖从罐顶安装位到地面接线端子的走线距离，哪怕是高度在八米左右的立式储液罐，线缆也能留出足够的冗余长度，方便后期接线维护时调整位置，不会出现线缆绷直拉扯接线端的情况。设计时特意将浮球与线缆的连接部位做了锥形过渡的密封结构，这个位置是整套组件最容易出现渗漏的薄弱点，

　　锥形密封面可以在锁紧密封螺母时形成均匀的压紧力，比平垫密封的耐受压力更高，哪怕罐体内部存在小幅正压，也不会出现液体顺着线缆芯线渗漏到外部接线端的问题。线缆盘绕的建模细节里，每一圈线缆的排布都做了等距错位处理，还原了实际轧制线缆出厂时的盘绕状态，这种盘绕方式能让线缆在放开使用时不会出现打扭、硬折的情况，现场布设时只需要顺着盘绕的反方向慢慢放开，就能得到顺直的线缆，不需要额外花费时间捋直线缆，能减少现场安装的工作量。浮球内部的触发结构在建模时虽然没有做剖视展示，但外部的重心配重是经过校准的，浮球随液位上升到触发高度时，会依靠自身重心偏移带动内部的磁控开关动作，输出开关量信号，不需要额外供电就能完成液位信号的触发，

　　可靠性比带电子电路的液位传感器更高，在潮湿、多粉尘的工业现场也能长期稳定工作。实际选型应用时，要注意这套组件的线缆长度是垂直布设时的有效长度，如果现场走线需要绕过罐体周边的管道、支架，要提前核算走线的实际长度，预留10%左右的冗余，避免线缆长度不足导致无法接线。浮球的材质密度经过匹配，能在常规清水、轻度污水、低浓度酸碱液体中保持合适的浮力，不会出现浮力不足无法浮起，或者浮力过大导致触发不灵敏的问题。线缆的外护套厚度也做了对应设计，能耐受常规户外环境的紫外线照射，哪怕是安装在露天的储液罐体上，也不会在两三年内出现护套开裂、老化粉化的问题。整套结构的建模没有做多余的装饰性特征，所有的外形细节都对应实际生产使用中的功能需求，不管是用来做储液罐液位控制系统的装配示意，还是用来做现场安装的施工模拟，都能直接复用，不需要再做额外的结构调整。
