M12规格六角头螺栓配螺母平垫组合件

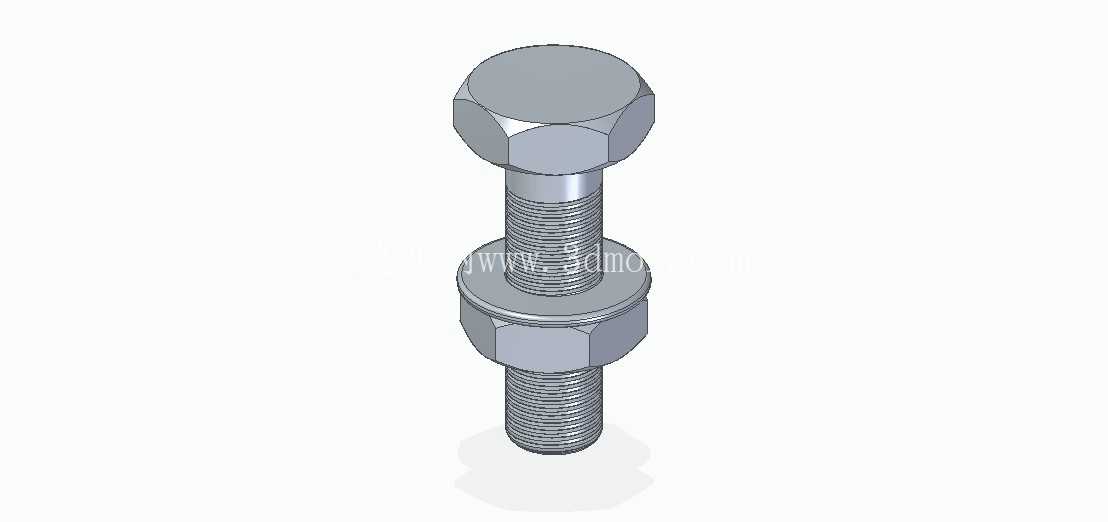

　　这套M12规格的六角头螺栓螺母组合件，是机械结构连接场景里最常用的一类紧固元件，日常在钢结构机架拼装、自动化设备机架固定、输送线支架安装、工装夹具锁附、普通机床外防护装配等场景里，都能见到同规格紧固件的应用。整套组合包含全螺纹外六角螺栓、六角厚螺母、配套平垫三个部分，螺栓头部采用标准六角外形，适配常规19mm开口扳手、套筒工具的拧紧作业，头部下端带有标准支承面，拧紧时可以和被连接件表面或者平垫形成足够的承压接触面积，避免拧紧过程中应力集中刮伤被连接件表面。

　　螺栓杆部为全螺纹设计，螺纹牙型采用普通公制三角螺纹，牙距为M12规格对应的标准粗牙1.75mm，螺纹表面的牙型轮廓规整，没有缺牙、烂牙的结构缺陷，和螺母旋合过程中可以保持顺畅的配合手感，不会出现卡滞、滑牙的问题，全螺纹的设计也让这套紧固件可以适配不同总厚度的被连接件，不用根据夹紧厚度额外选配不同螺杆长度的半螺纹螺栓，现场装配时的适配性更强。配套的六角螺母和螺栓螺纹规格完全匹配，螺母外形同样为标准六角结构，对边尺寸和螺栓头部保持一致，现场作业时不需要更换扳手规格就能完成螺母的拧紧操作，螺母的端面平整，和螺栓头部、平垫贴合时可以保证足够的接触面积，锁紧后能提供稳定的预紧力。

　　配套的平垫套在螺栓杆部，位于螺母和被连接件之间，主要作用是分散螺母拧紧时对被连接件表面的压应力，尤其是在被连接件为铝合金、工程塑料等硬度较低的材质时，平垫可以避免螺母端面压溃被连接件表面，同时也能弥补被连接件表面不平整带来的贴合间隙问题，提升连接的可靠性。从设计逻辑来看，这套组合件完全遵循公制紧固件的通用设计规范，所有外形尺寸都符合常规紧固件的互换性要求，不管是替换设备上损坏的同规格旧紧固件，还是新建设备结构时做选型搭配，都不需要做额外的尺寸适配。安装边界方面，这套M12紧固件适配的被连接件总厚度需要匹配螺栓的有效旋合长度，安装时需要在被连接件上预制直径13mm左右的光孔，保证螺栓杆可以顺利穿过，螺栓头部和螺母的六角外形需要预留足够的扳手操作空间，周边不能有凸起结构干涉扳手的转动行程，拧紧作业时需要按照M12规格对应的标准预紧力矩施加扭力，避免力矩过大导致螺纹滑牙或者螺栓杆塑性变形，也不能因为力矩过小导致连接松动，在有振动的工况下使用时，还可以额外搭配弹垫或者防松螺母提升防松性能。

　　这类紧固件的核心作用是实现两个或者多个被连接件的可拆卸刚性连接，相比焊接、铆接等连接方式，螺纹连接可以反复拆装而不损坏连接件本身，方便设备后期的维护、检修、零部件更换作业，在设备的全生命周期里，这类标准紧固件的选型合理性，会直接影响整体结构的连接稳定性，很多设备运行过程中出现的异响、结构偏移问题，往往都和紧固件选型不当、拧紧力矩不达标有直接关系。建模过程中，螺纹部分如果是用于装配干涉检查的场景，可以采用简化的装饰螺纹线表现，如果是用于紧固件本身的力学仿真或者加工工艺模拟，则需要还原真实的螺纹牙型轮廓，保证模型和实物的尺寸一致性，六角头部的倒角、螺栓末端的倒角这些细节结构也需要准确还原，避免装配仿真时出现虚假的干涉判定，平垫的内外径尺寸、厚度也要符合标准规范，保证整套组合件装配后各零件的相对位置和实际装配状态完全一致。
