罐体底部翻转喷印输送一体装置

　　这套装置主要面向食品、日化类圆柱罐体灌装生产线的后段工序，解决满罐状态下底部标识喷印的工位痛点——常规立式输送的罐体底部被输送面完全遮挡，无法直接完成生产日期、溯源条形码的喷印作业，若采用人工翻罐不仅效率低下，还容易因罐体磕碰、握持力度不当造成内容物洒漏、罐身变形，在高速灌装线上完全无法匹配产线节拍。整套机构直接对接现有平顶链输送线，不需要对原有产线的主输送框架做大规模改造，安装时仅需在对应工位替换一段长度约1200mm的输送段，两侧通过L型安装角码与原有线体的铝型材框架锁固，安装基准面与原有输送面的高度差控制在±0.2mm以内，避免罐体输送到该工位时出现卡滞、跳罐的问题。

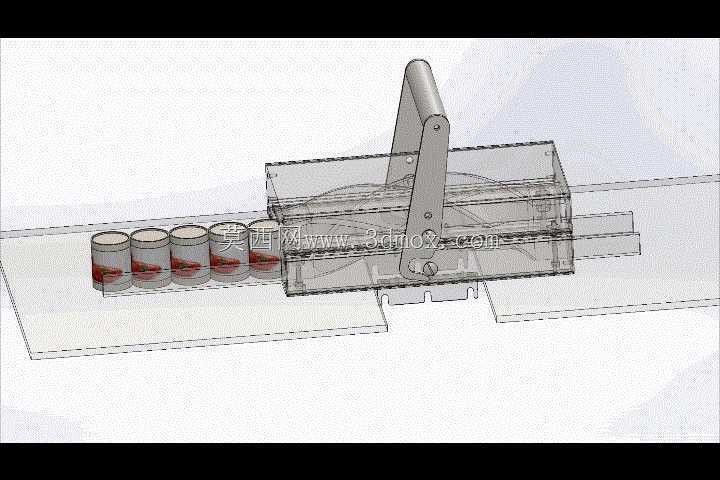

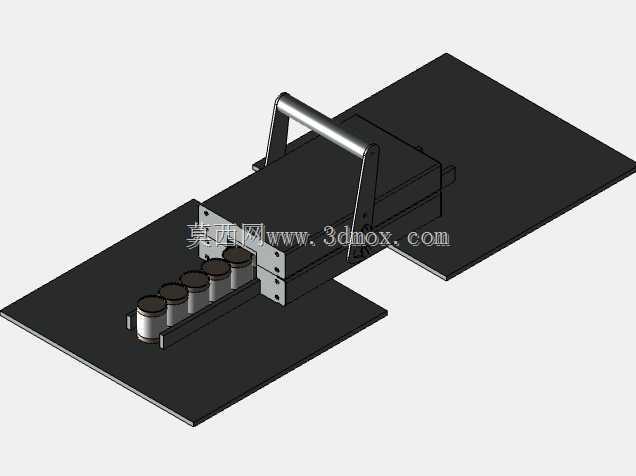

　　机构核心的翻转执行组件采用单侧悬臂式支撑结构，支撑臂采用6mm厚304不锈钢板激光切割后折弯成型，转轴部位镶嵌自润滑铜套，长期运行不需要频繁加注润滑脂，适配食品车间的清洁要求。翻转架上设置有与罐体外径匹配的弧形定位槽，槽内粘贴2mm厚的食品级硅胶垫，既可以增大摩擦力保证翻转过程中罐体不会滑脱，又能避免刚性接触刮花罐身的印刷涂层。翻转动作的动力可根据产线节拍选配，常规每分钟60罐以下的低速线可采用气缸搭配齿轮齿条的驱动形式，结构简单维护成本低；每分钟120罐以上的高速线则可替换为伺服电机搭配凸轮分割器驱动，翻转动作的启停位置精度可以控制在±0.5°以内，保证喷印位置的一致性。

　　装置的进罐端设置有分罐螺杆，将连续输送过来的罐体按照固定间距分隔，保证每个罐体精准进入翻转架的定位槽内，不会出现叠罐、卡罐的情况。出罐端设置有导向护板，翻转完成后的罐体顺着护板平滑过渡回主输送线，不会出现倒罐问题。整个翻转工位的下部预留有足够的安装空间，可以直接安装市面上主流的小字符喷码机、热转印打码机的喷头，喷头安装支架采用长腰孔设计，可以根据不同罐体的高度、喷印位置要求灵活调整喷头的前后、上下位置，调整范围覆盖直径50mm到120mm、高度80mm到200mm的常规圆柱罐体，不需要额外定制安装配件。

　　设计过程中特意做了动平衡校核，翻转架的重心尽量靠近转轴中心，减少翻转过程中的冲击震动，避免震动传递到主输送线影响其他工位的运行精度。所有与罐体接触的零部件都做了圆角倒钝处理，没有尖锐棱角，防止清洁过程中划伤操作人员，也避免残留物料碎屑在边角位置堆积，方便日常的冲洗清洁。整个装置的防护等级可以达到IP65，完全适配食品车间定期冲洗消毒的作业环境，电气元件全部采用防水接插件连接，出现故障时可以快速插拔更换，减少产线停机时间。

　　从产线布局的角度看，这套翻转装置可以直接集成在灌装工位之后、封箱工位之前的任意输送段上，不需要额外占用车间的独立安装空间，对于老旧产线的升级改造尤其友好，不需要重新排布整条产线的布局，仅需半天时间即可完成安装调试投入使用。翻转过程中罐体始终保持在封闭的定位槽内，不会出现罐体掉落砸坏输送线的风险，运行过程中的噪音控制在65分贝以内，符合车间作业的噪音标准。针对不同规格的罐体，仅需更换对应尺寸的翻转架定位槽模块，整个更换过程不需要拆卸主体框架，仅需松开两个锁紧手柄即可完成模块替换，换型时间控制在10分钟以内，适配多规格共线生产的柔性产线需求。
