散装物料柔性输送装置结构设计

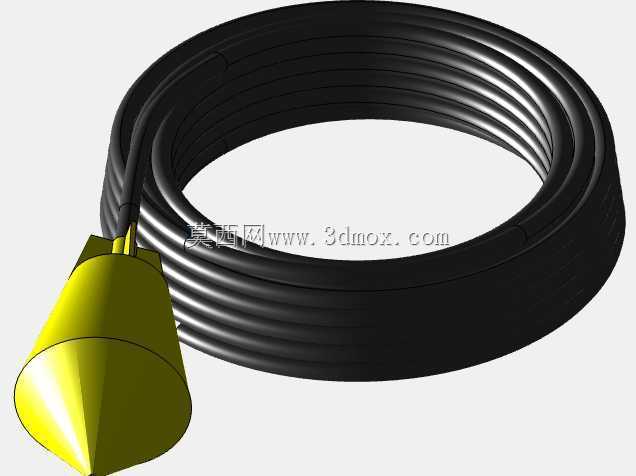

　　在粮食加工、建材散料转运、化工粉体输送这类工况里，经常会遇到作业点位不固定、输送路径需要随工位调整的场景，常规的固定皮带机、管链机要么安装后难以移位，要么转弯半径受限没法适配狭窄的作业空间，这类带锥头导料结构的柔性散装物料输送装置，就是针对这类零散散料转运需求做的结构设计。整套装置的核心输送载体是盘绕式的柔性输送管，管体采用多层复合耐磨橡胶材质，内部嵌有螺旋状的加强钢丝骨架，既可以在一定范围内任意弯曲调整输送路径，又能在负压或者低正压输送工况下保持管腔截面不塌陷，避免物料卡堵。管体的盘绕半径设计控制在300mm左右，现场布置时可以绕过设备立柱、操作台架等障碍物，不需要额外做管线架高或者地面开槽，安装时只需要固定两端的接口位置，

　　中间段可以根据现场实际空间走向自然排布，大幅降低了现场安装的土建改造成本。前端的锥形导料头是整套装置的关键进料结构，锥角设计为28度，这个角度是针对颗粒度在1mm到20mm之间的散装物料做的优化，既可以在插入料堆时减少物料对头部的阻力，又能在负压吸料时让物料顺着锥面顺畅滑入进料口，不会在头部形成积料架桥。导料头的端面做了圆弧过渡处理，没有尖锐棱角，在插入粮堆、塑料粒子堆、水泥粉料堆这类物料时，不会刮破物料包装袋或者刮蹭料仓内壁，头部还开了三个对称的辅助进料口，当主进料口被大颗粒物料短暂堵住时，辅助进料口可以维持气流通道通畅，避免输送中断。从结构设计的角度看，这套装置的管体和导料头采用快拆式卡箍连接，日常维护时不需要专用工具，

　　只需要扳开卡箍就可以更换磨损的导料头或者清理管内残留的物料，卡箍的密封面嵌有丁腈橡胶密封圈，在0.2MPa的输送压力下不会出现漏粉、漏料的问题。管体的长度可以根据实际输送距离定制，常规工况下5米到20米的长度都可以保持稳定的输送效率，输送颗粒物料时的输送量可以达到每小时3到8立方米，输送粉体物料时可以达到每小时2到5立方米，完全满足中小型工位的散料转运需求。安装边界方面，整套装置不需要做厚重的混凝土基础，进料端的导料头可以搭配简易的移动支架，作业时将导料头对准料堆位置，出料端对接料仓或者加工设备的进料口即可，设备运行时的振动幅度很小，管体的固定只需要每隔1.5米用一个管卡固定在周边的架体上，不需要额外做减震处理。

　　和传统的刚性输送设备比，这套装置的自重更轻，5米长度的整套设备总重不超过25公斤，单人就可以完成移位和安装，特别适合小型加工车间、临时作业点、多工位轮换作业的散料输送场景，比如粮食收购点的散粮装车、小型塑料加工厂的粒子转运、工地零散水泥粉料的短距离输送，都可以用这类装置替代人工搬运，降低作业人员的劳动强度。设计时还考虑了不同物料的适配性，输送磨琢性较强的砂石类物料时，可以更换管体内壁的加厚耐磨层，导料头也可以更换为高锰钢材质的耐磨款，输送食品级物料时，可以更换食品级橡胶材质的管体和不锈钢材质的导料头，不需要改动整体的连接结构，模块化的设计可以快速适配不同行业的输送需求。整套结构没有复杂的传动部件，日常运行时只需要定期检查管体的磨损情况、卡箍的紧固程度，不需要做频繁的润滑保养，运维成本远低于常规的机械输送设备，对于预算有限、输送场景灵活的中小加工场景来说，这类柔性输送结构的实用性非常突出。
