可换滤镜模块化相机镜头结构设计

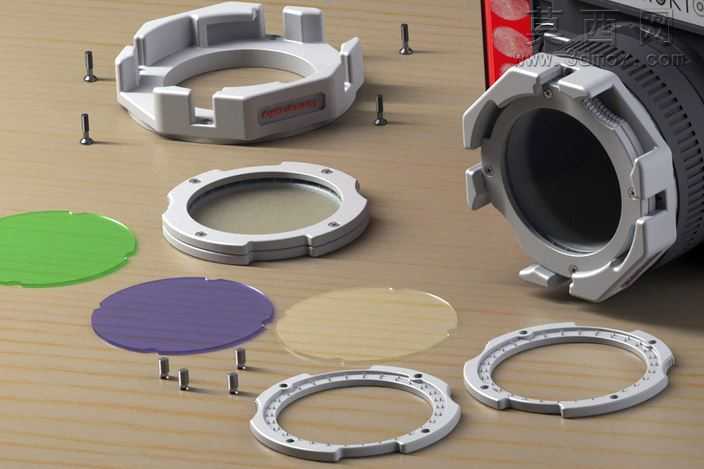

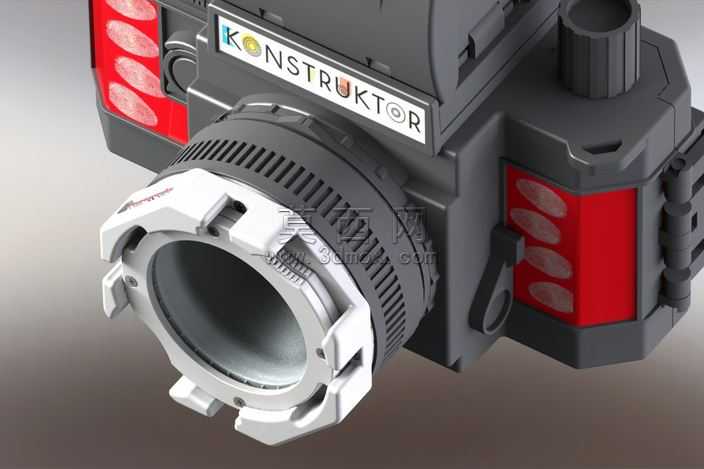

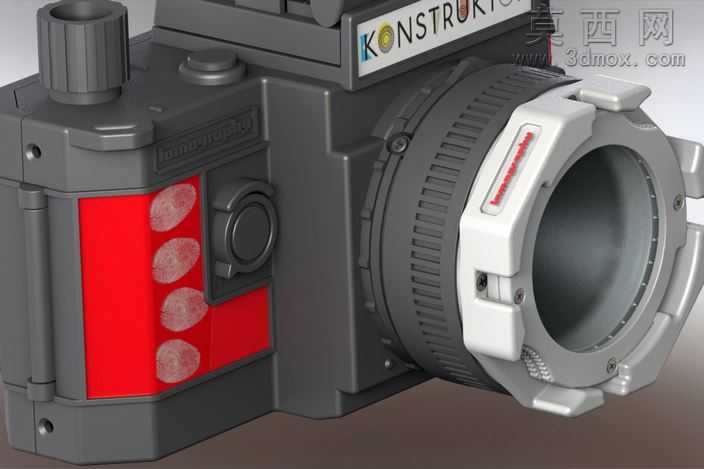

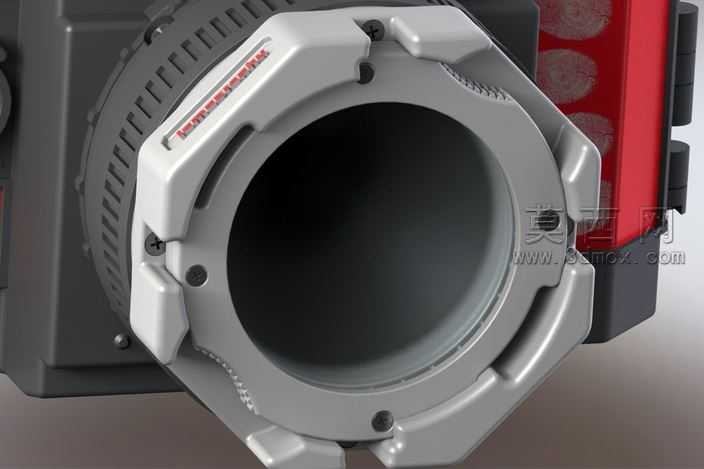

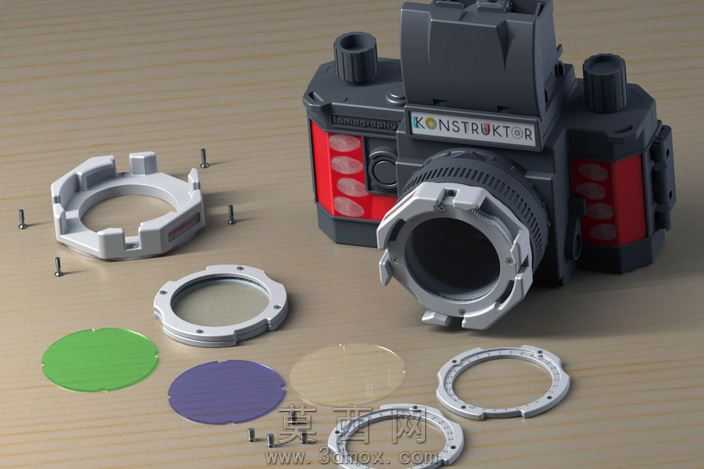

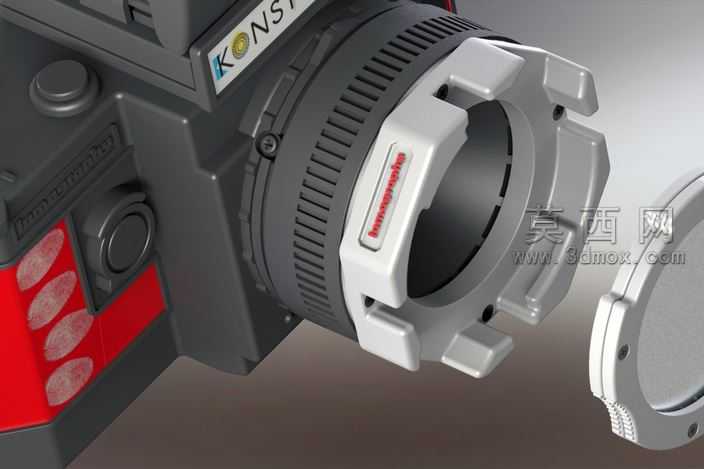

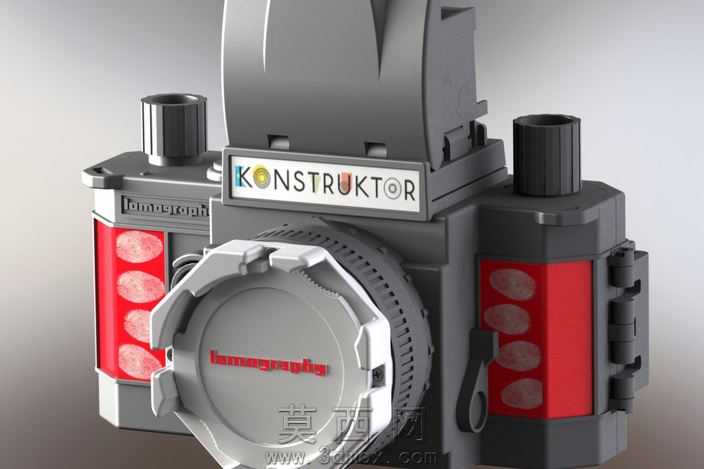

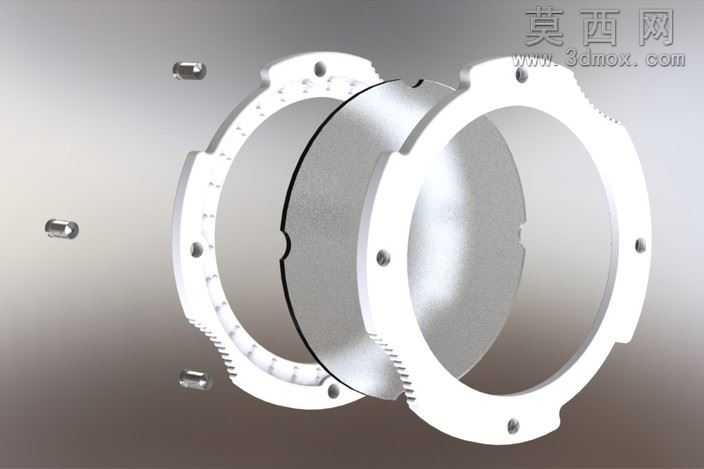

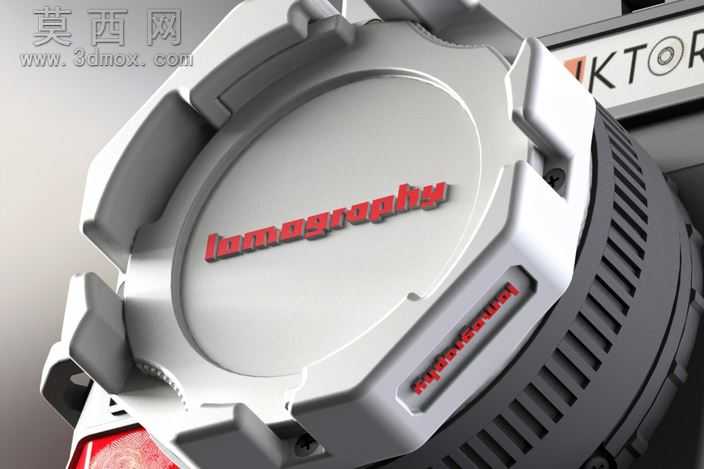

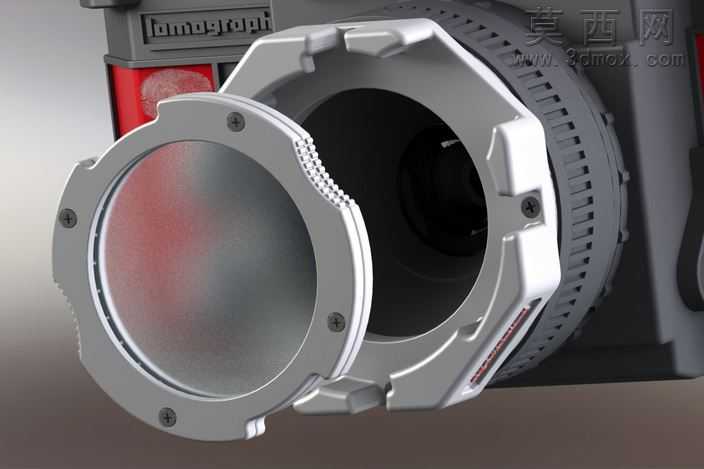

本作品为可扩展互换式相机镜头系统的三维结构设计，建模阶段采用参数化设计思路完成全组件的尺寸约束，先搭建镜头基座、快拆接环、滤镜压环、固定螺丝等核心零件的基础特征，通过拉伸、旋转、切除等基础建模命令完成零件主体轮廓，再针对快拆卡扣的定位槽、滤镜安装位的密封台阶、螺丝孔的沉头结构做精细化细节建模，保证各零件的装配公差符合实际生产要求。材质与渲染阶段，针对金属结构件赋予哑光铝合金材质，调整金属粗糙度、反射率参数还原工业金属的磨砂质感，对彩色光学滤镜分别赋予绿、紫、米黄等半透明光学材质，调整透光率、折射指数模拟真实光学镜片的光线穿透效果，固定螺丝赋予镀锌亮面金属材质，木质桌面背景赋予带细微木纹肌理的哑光木材质，通过三点布光方案搭建渲染场景，主光模拟侧方自然光突出零件的结构轮廓，辅光补亮暗部避免细节死黑，轮廓光勾勒金属零件边缘提升立体感，最终渲染效果清晰呈现各组件的装配关系与材质差异。结构设计上整套系统分为镜头基座、快拆插入端、滤镜快装组三个核心模块，镜头基座设计为与相机机身永久连接的结构，优化卡扣轮廓避免干扰对焦环转动，保证安装后无松脱滑齿风险；滤镜组件采用双环夹片结构，可将自定义裁切的方形滤镜、预制规格的圆形滤镜夹持固定，通过旋转卡接结构实现滤镜组件的快速拆装切换，无需反复拧动螺纹接环，大幅提升滤镜更换效率；全片封盖设计可在镜头闲置时插入基座，保护镜头镜片免受灰尘磕碰损伤，同时预留消光孔盖的扩展安装位，适配不同场景的遮光需求；整套组件的壁厚、卡扣强度均做了结构校核，既支持3D打印快速制作原型，也可通过注塑工艺实现批量生产，兼顾DIY创作与商业化落地的可行性，整体结构无冗余设计，各零件定位精准，拆装逻辑符合摄影用户的实际使用习惯。
