方壳双出轴齿轮减速传动装置结构

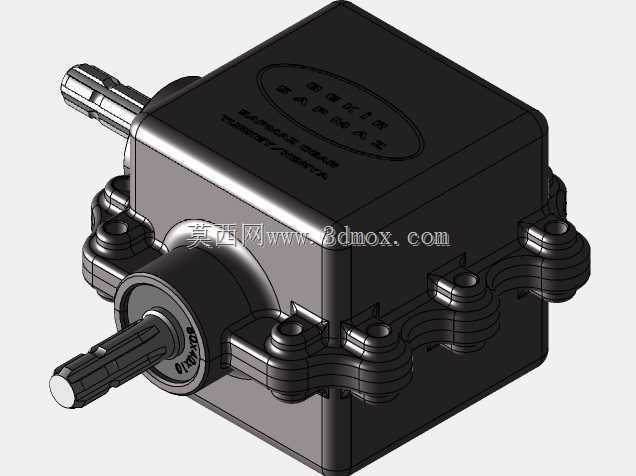

　　这款方壳构型的传动装置，核心采用平行轴齿轮减速结构，双出轴的设计适配多类需要双向动力输出的工业场景，在小型自动化生产线的动力传输工位、轻工包装设备的进给传动单元、小型输送线的驱动端都能见到这类结构的实际应用。从结构设计逻辑来看，箱体采用一体化方壳铸造成型的思路，侧壁预留的多组带安装孔的凸耳，直接对应设备安装时的固定点位，不需要额外加装转接支架就能完成在设备机架上的锁固，安装面的平面度公差控制在0.1mm以内，能保证传动过程中箱体不会因为受力不均产生形变偏移。箱体侧面的双出轴采用花键轴结构，相比普通平键轴，花键连接的同轴度更高，能承受更大的交变扭矩，在频繁正反转的传动工况下，不会出现键槽磨损导致的传动间隙过大问题，

　　轴伸端的台阶结构直接适配标准轴承的安装位，轴承位的公差配合选用k6级过渡配合，既能保证轴承内圈与轴的同步转动，又能避免装配时出现过盈量过大导致的轴承内圈涨裂问题。箱体上盖的密封槽设计围绕整个箱体结合面布置，装配时嵌入耐油橡胶密封圈就能实现IP54级的防护效果，能阻挡车间环境内的粉尘、切削液飞溅进入箱体内部，保证内部齿轮啮合的润滑环境稳定，齿轮采用斜齿圆柱齿轮构型，相比直齿齿轮，斜齿啮合的重合度更高，传动过程中的噪音更低，承载能力更强，适合转速在1500rpm以内的连续传动工况。从安装边界尺寸来看，箱体整体为正立方构型，长宽高尺寸控制在120mm区间内，出轴的轴伸长度根据不同安装需求预留了25mm的标准长度，

　　安装凸耳的孔位间距统一为90mm，适配市面上多数小型传动工位的安装孔位标准，不需要对现有设备的安装机架做二次改造就能直接替换原有传动部件。在实际选型应用中，这类减速传动装置的传动比覆盖3:1到10:1的常用区间，输出扭矩能达到15N·m，完全满足小型轻工设备、自动化辅助工位的动力传输需求，内部的润滑采用脂润滑方式，不需要额外配置油路循环系统，日常维护只需要按照运行周期补充润滑脂即可，维护成本远低于采用油润滑的大型减速装置。箱体侧壁的观察位预留了铭牌安装区域，能清晰标注传动比、额定扭矩、转速等核心参数，方便设备运维人员快速识别部件参数，出轴端的密封采用骨架油封结构，能有效防止润滑脂从轴伸位置渗漏，避免污染设备加工的产品。

　　在结构建模过程中，所有的安装孔位、轴伸尺寸、齿轮啮合间隙都按照实际加工公差做了参数化设定，齿轮的齿形参数按照标准模数设计，能直接对接加工工艺做工程图导出，箱体的壁厚设计为5mm，既保证了箱体的结构刚性，又不会因为壁厚过大增加不必要的整机重量，安装凸耳的位置做了加强筋结构处理，在螺栓锁固时能承受足够的锁紧力，不会出现凸耳断裂的问题。
