汽车发动机排气歧管结构设计

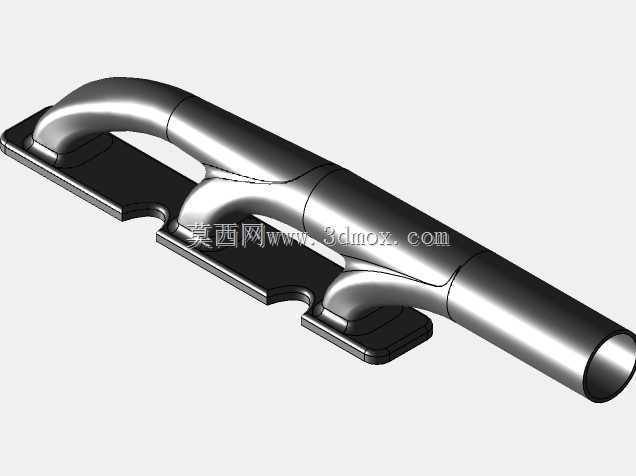

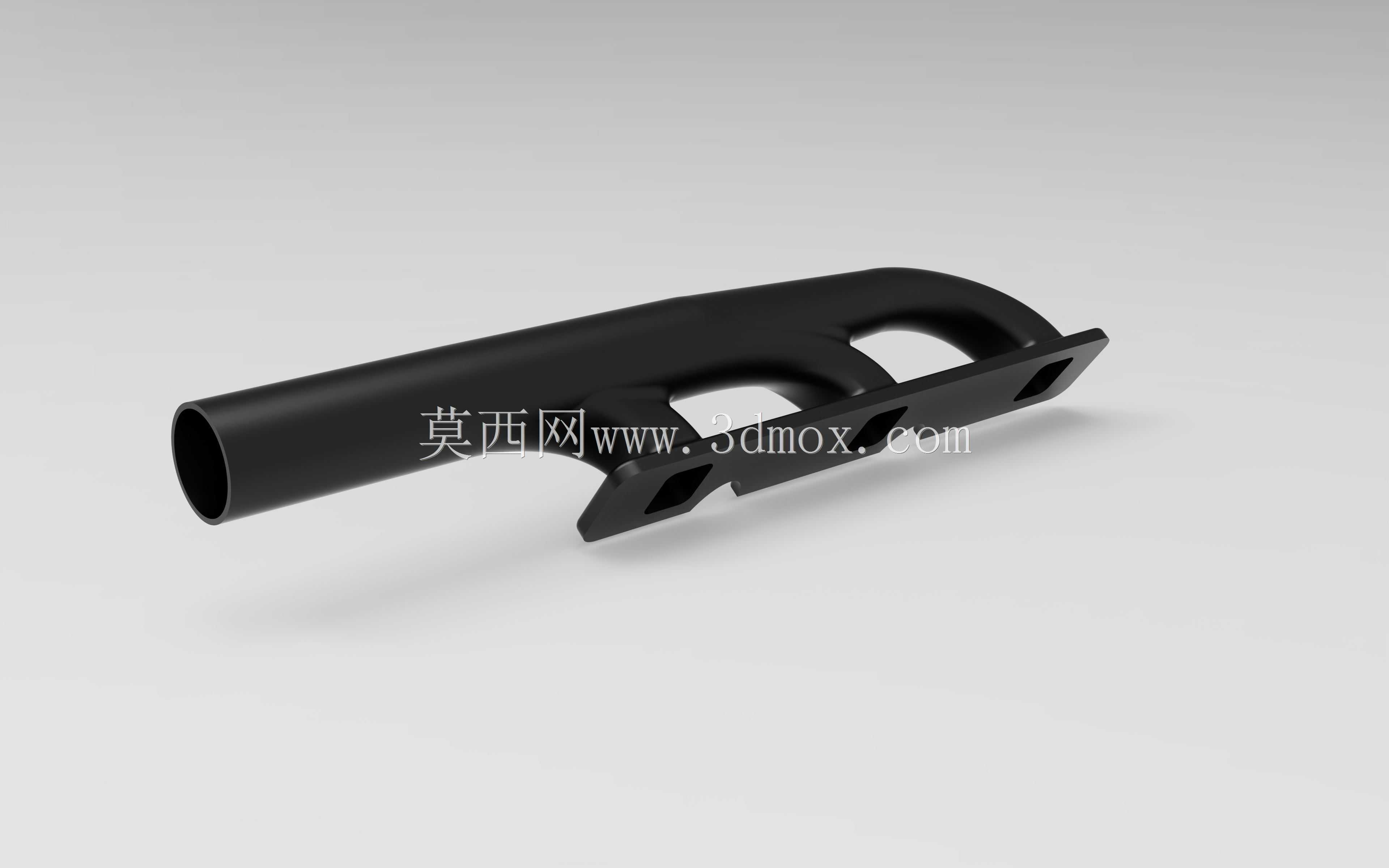

　　在车用内燃机的进排气系统开发中，排气歧管是连接气缸盖排气口与排气后处理装置的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干扰程度、排气背压水平，甚至关联到整机的动力输出特性与排放表现。这款排气歧管采用整体式一体成型结构，摒弃了早期多段焊接式歧管的拼接焊缝设计，从根源上降低了长期高温工况下焊缝开裂、漏气的失效风险，适配小排量三缸或直列四缸发动机的排气布局需求。从实际装车场景来看，这类歧管多用于民用乘用车的自然吸气或小排量涡轮增压动力单元，安装位置紧贴气缸盖排气侧，周边需要预留足够的隔热间隙，避免高温排气辐射对周边线束、橡胶管路、油液管路造成热老化损伤，设计阶段就需要同步校核与发动机舱内周边部件的最小安全距离，

　　尤其是与防火墙、转向助力管路、空调管路的间隙，必须满足整车热管理的边界要求。结构设计上，歧管的进气端采用平面法兰结构，法兰面加工有对应气缸排气口的定位通孔，安装时通过螺栓与气缸盖排气侧的安装面紧密贴合，法兰面的平面度公差需要严格控制在0.1mm以内，配合金属密封垫片才能保证高温高压排气不会从结合面泄漏，法兰上的螺栓孔位置度公差需要控制在±0.05mm范围内，避免安装时出现螺栓错位、无法顺利装配的问题。歧管的管路走向采用等长化设计思路，尽可能让每个气缸排出的废气到达排气总管出口的路径长度差值控制在合理范围内，减少各缸排气过程中的气流干涉，避免出现某一缸排气不畅导致的充气效率下降问题，管路的弯折处全部采用大圆弧过渡，没有直角弯折结构，

　　最大程度降低排气气流在管路内部的沿程阻力，减少排气背压，这对于提升发动机高转速区间的动力输出响应有明显帮助。歧管的主体管身采用等径圆管结构过渡到出气端的连接法兰，出气端法兰同样采用平面密封结构，用于对接三元催化器或者涡轮增压器的进气口，法兰上预留了对应的传感器安装位，可以直接安装氧传感器，实时监测排气中的氧浓度，为发动机电控系统的空燃比调节提供数据支撑。在安装边界的尺寸设计上，进气端法兰的安装孔距完全匹配对应机型气缸盖的排气口布局，不需要额外修改缸盖结构就可以直接适配，整体的外轮廓尺寸经过紧凑化处理，不会占用过多发动机舱横向空间，对于前置前驱车型的狭小发动机舱布局有更好的适配性。从功能特性来看，一体成型的管壁结构壁厚均匀，能够承受发动机排气过程中的高频气流脉冲冲击，同时均匀的壁厚也能减少热应力集中点，在发动机冷启动、急加速等温度剧烈变化的工况下，不容易因为热胀冷缩不均出现开裂变形问题。管路外壁设计有两处加强筋结构，分别位于管路弯折的应力集中区域，提升了歧管整体的结构刚度，避免发动机运行过程中歧管出现共振异响，也能降低长期振动导致的连接螺栓松动风险。在实际工程验证阶段，这类结构的排气歧管需要经过台架耐久试验、热冲击试验、振动试验等多重验证，确保在-40℃到1050℃的极端温度交变工况下，结构不会出现变形、开裂、漏气等失效问题，同时还要配合发动机台架进行万有特性试验，验证不同转速、负荷工况下的排气背压是否处于设计阈值内，

　　避免因为背压过高导致发动机动力下降、油耗升高。设计过程中还需要考虑生产工艺的可行性，一体成型的结构适配金属型铸造或者3D打印快速成型工艺，量产阶段可以采用耐高温铸铁或者高硅铝合金材料铸造，壁厚控制在3.5mm到4mm之间，既保证足够的结构强度与耐高温性能，又能控制整体重量，符合整车轻量化的设计趋势。歧管的表面不需要额外做复杂的装饰处理，只需要做耐高温的氧化或者喷丸处理，提升表面的抗腐蚀能力，应对发动机舱内的复杂使用环境。另外，在管路的布局上，特意将出气口的朝向调整为斜向下方，方便后续对接排气系统的中段管路，减少中段管路的弯折角度，进一步降低整个排气系统的气流阻力。对于结构设计从业者来说，这类排气歧管的建模过程需要重点关注管路中心线的曲率变化、法兰面的配合公差、加强筋的位置与尺寸，每一处结构细节都要结合实际的装车工况、工艺可行性、性能需求来确定，不能只追求外观的流畅而忽略工程实际中的安装、密封、耐久等核心需求。
