发动机传动系统连杆结构三维设计

　　在往复式动力设备的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。从实际工况受力逻辑出发，连杆在工作循环中需要交替承受气体爆发压力带来的冲击载荷、活塞往复运动产生的惯性拉压载荷，以及曲轴旋转带来的侧向弯曲载荷，这就要求结构设计阶段必须兼顾刚性、强度与轻量化的平衡，避免高转速工况下出现连杆变形、断裂或者往复惯量过大导致的整机振动超标问题。

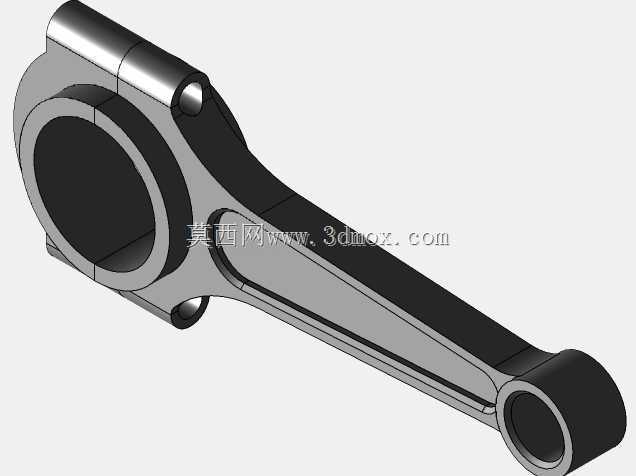

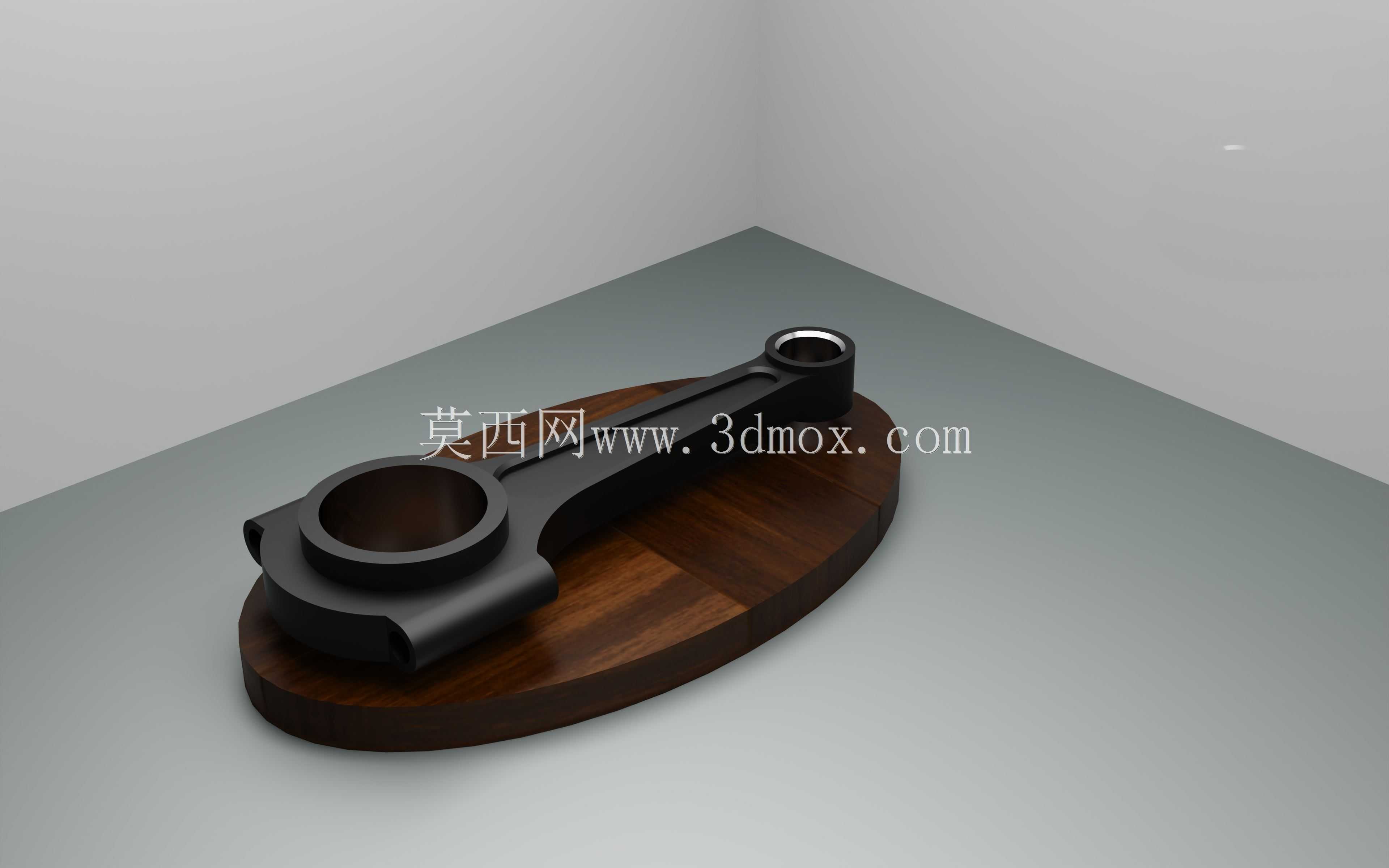

　　从结构布局来看，该连杆采用传统的分体式大头设计，大头端用于与曲轴连杆轴颈配合，通过连杆盖与连杆本体的螺栓紧固形成完整的轴孔配合面，安装时需要严格控制轴孔的圆度与圆柱度公差，保证轴瓦装配后与曲轴轴颈的配合间隙处于设计区间内，避免间隙过大造成的冲击异响，或是间隙过小导致的润滑不足、轴瓦烧蚀故障。小头端为整体式通孔结构，用于与活塞销配合，孔内通常会压装铜质衬套来降低活塞销的磨损速率，衬套与小头孔采用过盈配合，装配时需要通过温差法压装，保证衬套在往复冲击下不会出现松转位移。杆身部分采用工字形截面设计，这种截面形式可以在同等材料用量下获得更高的抗弯截面模量，既能够降低连杆整体质量，减少往复运动惯性力，又可以保证杆身在承受交变弯曲载荷时具备足够的刚性，避免杆身弯曲导致的活塞偏磨、气缸密封失效等连锁故障。

　　在实际装配边界上，连杆大头的剖分面采用平切口结构，这种结构加工工艺性更好，剖分面的定位精度更容易保证，适合中小排量的高转速动力设备使用。安装时需要注意连杆的朝向标记，保证连杆大头的喷油孔正对气缸壁的受力侧，确保压力润滑油能够通过杆身油道输送到小头衬套位置，对活塞销与衬套的配合面进行持续润滑，同时部分飞溅的润滑油会被甩到气缸壁上辅助活塞环的润滑。连杆螺栓是整个结构中受力最严苛的紧固件，设计时需要采用高强度合金钢材，装配时必须严格按照规定扭矩与转角进行拧紧，保证螺栓预紧力均匀一致，避免工作过程中螺栓松动导致的连杆脱落、整机捣缸等严重故障。

　　从应用场景来看，这类连杆结构不仅广泛应用于车用汽油、柴油发动机的曲柄连杆机构，在通用小型汽油机、空气压缩机、往复式泵类设备中也有同结构原理的构件应用，不同应用场景下的连杆尺寸、材料选型会根据载荷特性做针对性调整：车用高转速发动机的连杆会更多采用锻钢材料并做轻量化结构优化，降低往复惯量来适配高转速运行需求；固定式空压机、工业泵类设备的连杆则会适当提升结构冗余量，优先保证长期满负荷运行的结构可靠性，对轻量化的要求相对更低。在三维建模过程中，需要重点关注大小头孔的同轴度公差、杆身与两端头的过渡圆角设计，避免应力集中导致的疲劳断裂问题，过渡圆角的半径不能过小，否则会在交变载荷作用下在圆角位置产生疲劳裂纹源，长期运行后裂纹扩展最终导致连杆断裂。同时建模时需要预留轴瓦、衬套的装配余量，以及连杆螺栓的安装空间，保证各配合面的尺寸公差与形位公差符合实际加工装配要求，避免后续生产装配时出现干涉问题。
