模块化集成式流体输送管路组结构设计

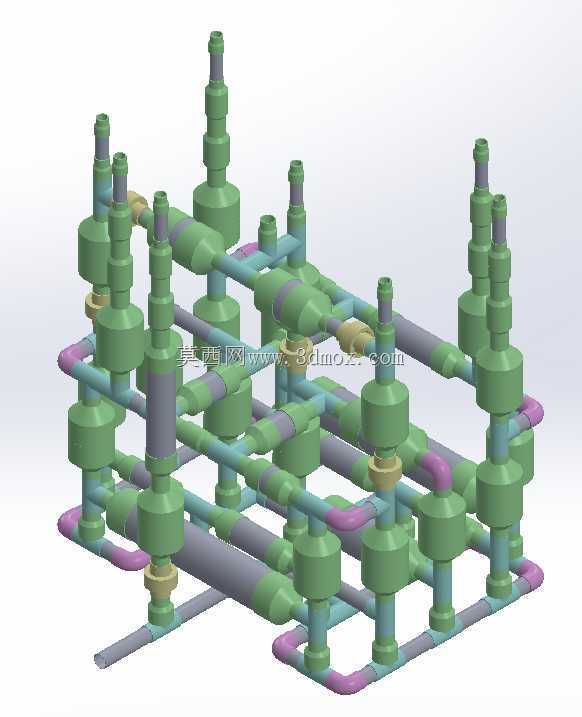

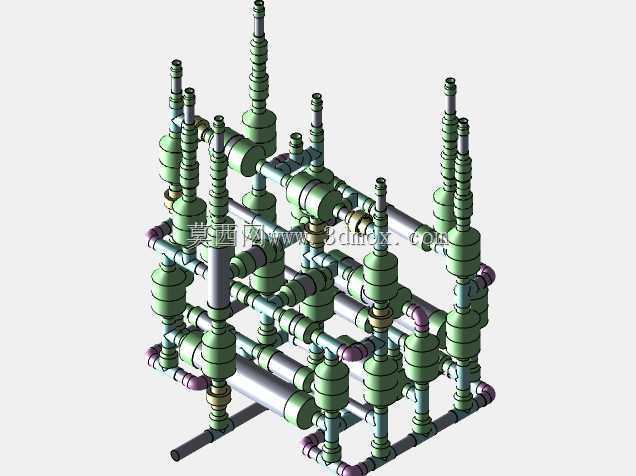

　　这套管路组件的设计初衷，是解决多支路并行流体输送场景下的管路杂乱、安装空间冗余、接口密封可靠性不足的问题，常见于化工实验装置、小型换热机组、水处理分流单元、半导体制程冷却回路这类需要同时对接多个进出点位的工况中。从结构上看，整个管路组采用分层立体排布逻辑，底层为主输送干管，采用大通径直管路承担主流体的输送，干管沿横向、纵向两个正交方向延伸，形成网格化的基础输送框架，干管之间采用等径三通接头实现连通，保证主流体在各个方向的压损均衡。上层为支路分配管路，通径小于主干管，每一条支路都通过异径接头从干管引出，向上延伸后通过多层阶梯式变径接头对接终端设备接口，这种变径结构可以根据终端接口的尺寸灵活适配，不需要额外加装转接头，

　　减少了密封点位的数量。管路的转角位置全部采用大弧度弯管衔接，而非直角弯头，能够有效降低流体在转角处的湍流损耗，避免含杂质流体在转角位置沉积堵塞，尤其适合输送带有微小固体颗粒的循环流体。不同功能的管路采用差异化的颜色标识，紫色段为回流支路，灰绿色段为正向输送段，现场安装和后期运维时可以快速区分管路流向，减少接反管路的风险。所有管路的连接位置都设置了带定位凸台的快装接头，接头处预留了密封件安装槽，安装时只需要将接头对准定位凸台插入后卡紧即可完成密封，不需要现场套丝或者焊接，大幅缩短现场装配的周期。整个管路组的安装边界控制在规整的立方体空间内，所有支路的终端接口都处于同一水平高度，接口的中心距严格按照常用设备的接口间距设计，

　　安装时可以直接将整个管路组作为集成模块对接设备，不需要现场调整管路位置。设计过程中对每一段管路的通径都做了压损核算，主干管的通径满足总流量下的流速控制在经济流速区间，支路通径根据每个分支的设计流量匹配，避免出现支路流量分配不均的问题。管路的支撑位置全部集成在接头的凸台结构上，不需要额外加装管卡，整个组件可以直接通过底部的干管放置在安装平面上，也可以通过支路上的接头凸台做吊装固定，适配不同的安装空间条件。针对不同流体的兼容性需求，这套管路的结构可以适配多种材质的管材，只需要更换对应材质的管段和密封件，就可以用于输送水、冷却剂、弱腐蚀性化学流体等不同介质，不需要改动整体的排布结构。在管路的交汇位置，特意预留了传感器安装接口，

　　可以直接加装压力、温度或者流量传感器，不需要在管路上额外开孔，方便后期对管路的运行状态做实时监测。整个结构没有多余的冗余设计，每一段管段的长度都经过优化，在满足连接需求的前提下尽可能缩短管路长度，减少材料浪费的同时也降低了流体在管路内的停留时间，对于需要控制流体温度的输送场景，能够减少流体在输送过程中的温度损耗。
