桌面型激光数控加工设备结构设计

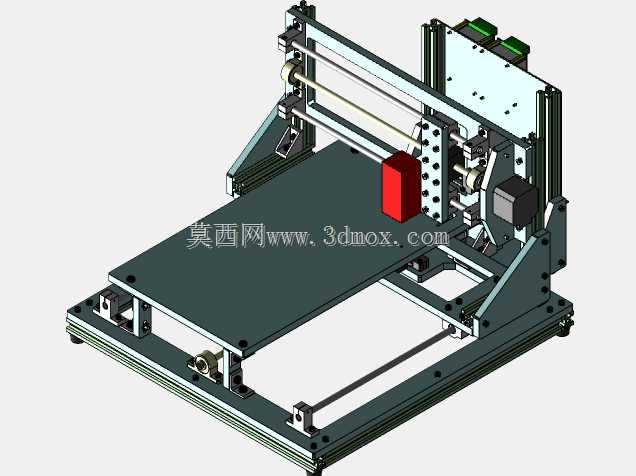

　　从结构设计逻辑来看，整机采用铝型材搭建主体框架，型材的槽道结构可直接用于安装导轨、线束拖链、限位开关等部件，不需要额外设计复杂的安装基座，既压缩了整体装配工作量，也方便后期根据加工需求调整轴系的有效行程，框架的支撑部位采用三角加强筋结构连接，在减轻整体重量的同时，能避免高速运动过程中框架产生共振，保证加工头的运动精度。运动轴系采用十字滑台布局，Y轴双导轨平行布置在加工平台两侧，X轴横梁架设在Y轴的两个滑座上，激光加工头安装在X轴的滑座上，Z轴方向预留了加工头高度调节空间，可根据不同加工材料的焦距要求调整激光头与工件表面的距离，这种轴系布局的传动路径短，运动惯量控制在较低水平，可实现较高的空程移动速度，同时能保证加工过程中轨迹的平顺性，避免出现加工边缘锯齿、标刻深浅不均的问题。这款桌面式激光数控加工结构，主要面向小尺寸工件的非接触式加工场景，常见于小型加工工坊、创客空间、电子加工产线的打样工位，可覆盖薄型非金属板材、部分薄金属片的雕刻、切割、表面标刻作业，相比大型工业激光设备，它的占地尺寸仅相当于普通台式打印机，能够直接放置在标准工作台面上使用，不需要单独预留大型设备安装空间，适配小批量定制化加工、教学实训、产品打样等对设备灵活性要求较高的使用场景。

　　加工平台采用平整的硬质板材作为承载面，平台表面预留了工装安装孔位，可搭配不同的夹具固定异形工件，平台下方设置了废料收集空间，加工过程中产生的切屑、废气可通过平台预留的缝隙向下导流，避免堆积在加工表面影响加工精度。设备的驱动部件全部布置在框架的后侧与侧方位置，既不占用正面的操作空间，也能避免加工过程中产生的碎屑飞溅到传动部件上，延长导轨、丝杆等运动部件的维护周期，电气元件的安装板集成在框架后侧立板上，所有走线都沿型材槽道布置，线束外部加装防护拖链，避免轴系往复运动过程中线束被拉扯磨损。

　　从安装边界来看，整机的长宽尺寸控制在600mm*500mm范围内，高度不超过400mm，底部预留了可调脚杯安装位，可根据放置台面的平整度调整设备水平，不需要额外做地基固定，设备总重量控制在30kg以内，可根据工位调整需求灵活搬运移位。在功能设计上，该结构预留了激光发生器、控制板卡、散热模块的标准安装位，不需要对主体框架做二次修改即可完成核心功能部件的装配，限位开关的安装位置可根据实际行程需求灵活调整，可适配不同功率的激光加工头，满足不同厚度材料的加工需求，框架的外侧预留了防护挡板的安装槽位，后期可加装透明防护挡板，阻挡激光散射与加工碎屑飞溅，满足工位的安全防护要求。

　　不同于大型工业激光设备的厚重结构，这款设计在保证结构刚性满足加工精度要求的前提下，尽可能压缩了非功能结构的占比，所有受力部件都经过受力路径优化，比如横梁的截面形状经过加强设计，在X轴滑座移动到横梁中间位置时，横梁的下挠量控制在允许范围内，不会因为横梁变形导致激光焦距偏移，影响加工质量。传动部件选用标准的线性导轨与滚珠丝杆，配件通用性强，后期维护更换不需要定制特殊零件，降低了设备的全生命周期使用成本，加工头的安装座采用快换结构设计，除了激光加工头之外，也可根据需求更换为主轴头，实现轻型铣削加工功能，拓展设备的使用场景。
