PCBA线路板自动保形涂覆生产线设备

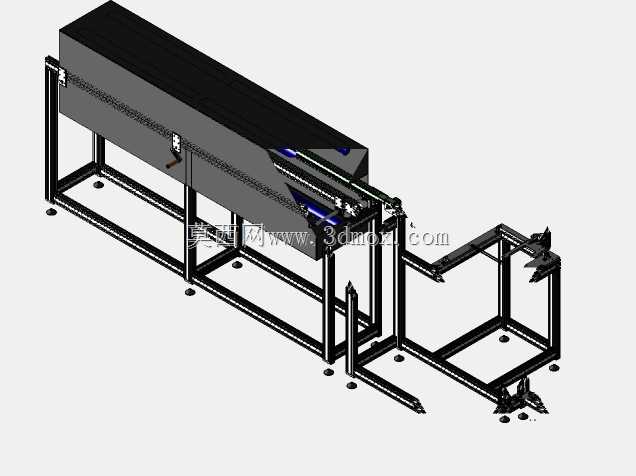

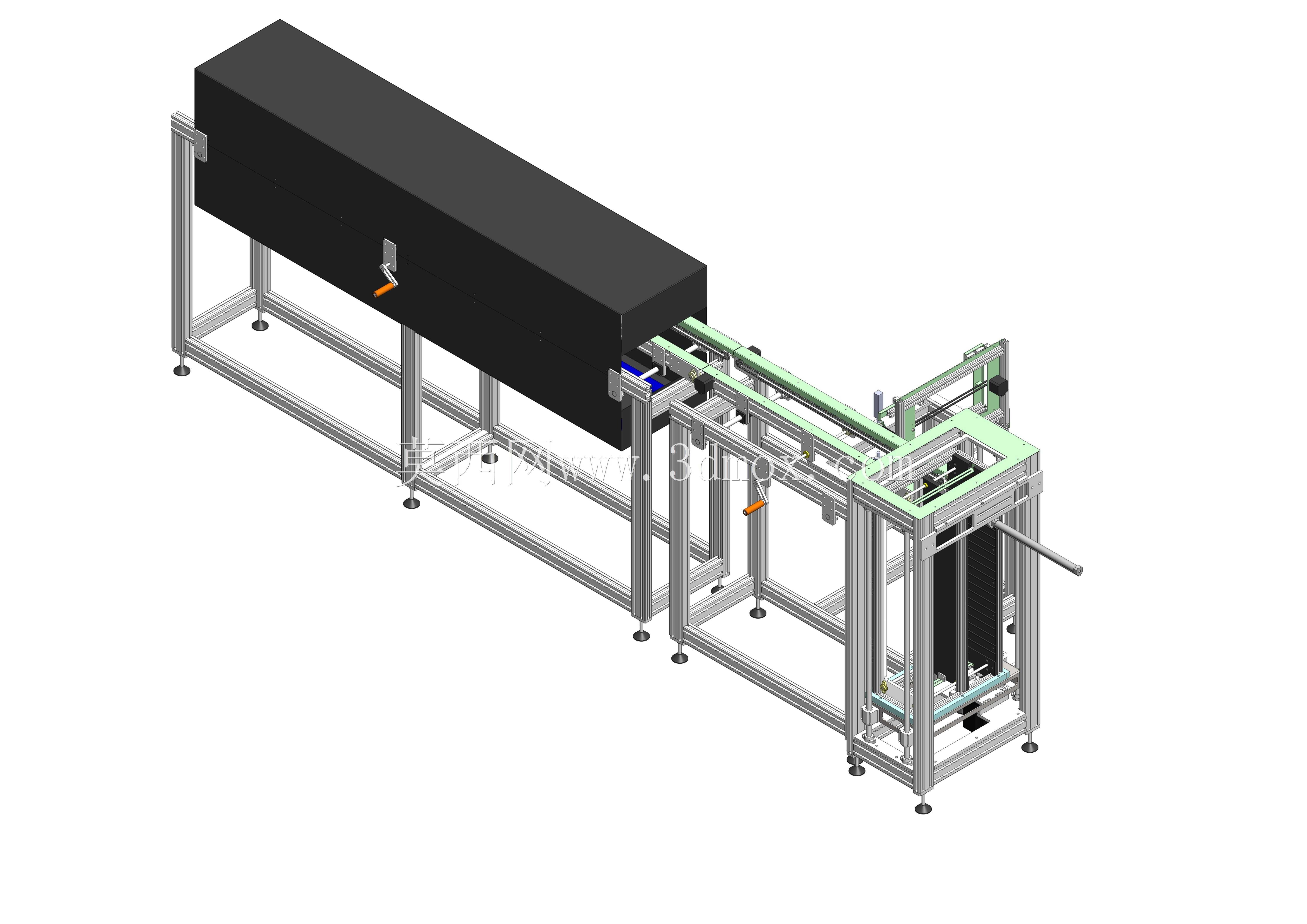

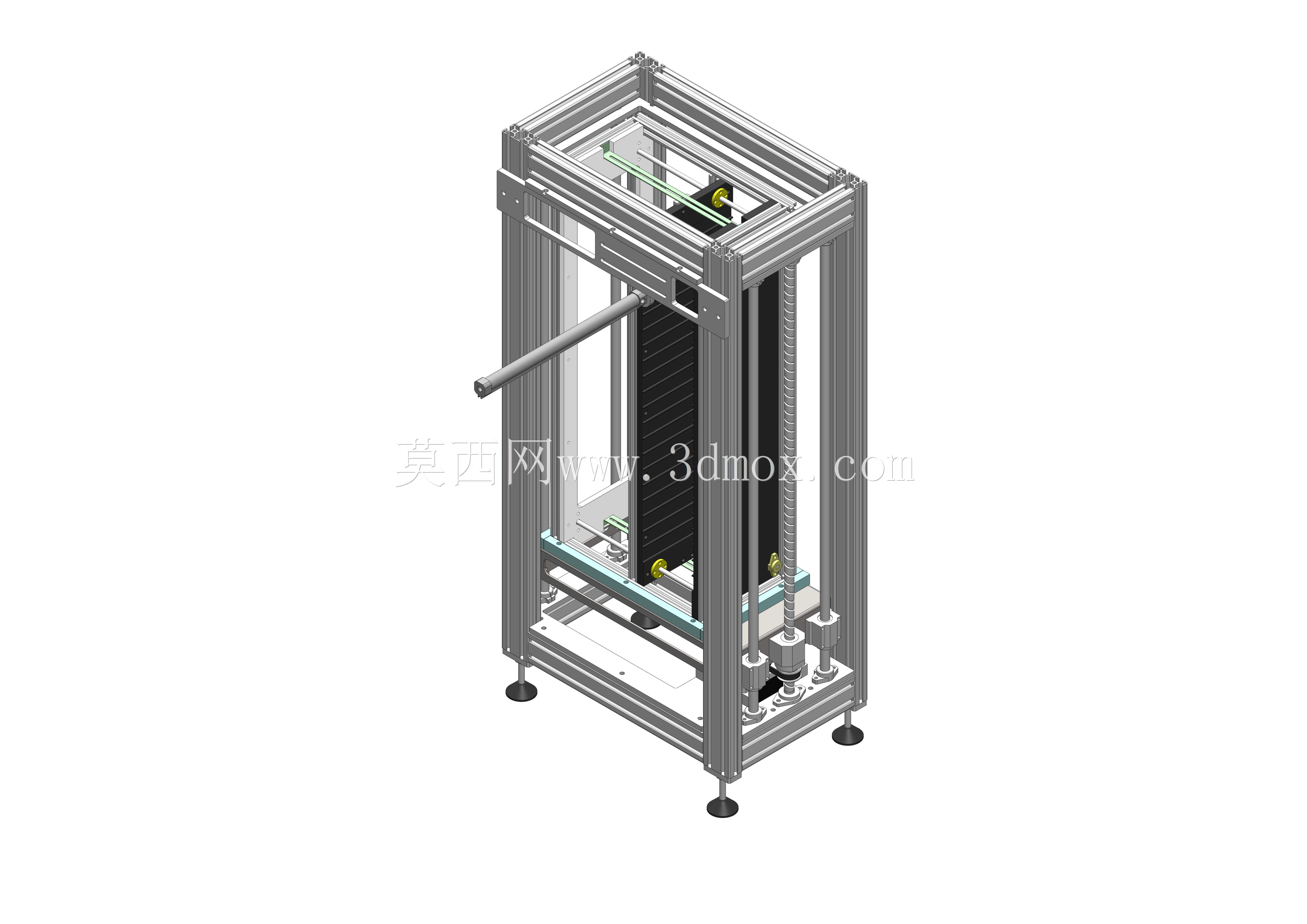

　　在电子制造SMT后端工序里，线路板组装完成后的三防涂覆环节，长期依赖人工作业或半自动化设备，存在涂覆厚度不均、遮蔽区域精度差、涂料浪费、有害气体扩散无管控等痛点，这套自动PCBA保形涂覆系统正是针对这些产线痛点开发的专用作业设备。从结构布局来看，设备采用分段式铝型材框架搭建，主体分为进料接驳段、封闭涂覆作业腔、出料接驳段三个核心功能区，整体框架采用4040与4080系列工业铝型材拼接，底部搭配可调脚杯与万向脚轮组合支撑，既满足设备调平的精度要求，也方便产线布局调整时的移位作业，安装时需预留前端1.2米、后端1.5米的操作维护空间，设备主体宽度适配常规SMT产线600mm的标准线体高度，接驳段可直接与上下游的接驳台、固化炉、

　　检测设备实现无缝对接，无需额外定制转接工装。封闭涂覆作业腔是整套设备的核心区域，腔体采用黑色阳极氧化铝板与透明亚克力视窗组合封装，既可以阻挡涂覆过程中涂料雾滴向外扩散，也方便操作人员实时观察内部涂覆作业状态，腔体内部集成了三轴运动模组、涂覆阀组件、工件定位工装、涂料回收槽结构，运动模组采用伺服电机搭配同步带传动，重复定位精度控制在±0.1mm以内，可针对不同尺寸的PCBA板调用预设涂覆路径，自动避让板上的连接器、按键、接插件等禁止涂覆的区域，涂覆阀支持选择性喷涂、浸涂、刷涂多种作业模式切换，可适配丙烯酸、有机硅、聚氨酯等不同类型的三防涂料，涂覆厚度可通过涂料压力、运动速度、喷嘴高度三个参数联动调节，满足不同应用场景下的涂层厚度要求。

　　进料与出料接驳段采用皮带输送结构，搭配可调宽度的导轨，可兼容50mm50mm到350mm450mm尺寸范围内的各类PCBA板，导轨宽度调节采用丝杆同步结构，调节时两端导轨同步位移，保证输送过程中板件居中运行，不会出现卡板、偏位的问题，接驳段上集成了光电传感器，可自动识别来料状态，实现板件的自动上料、定位、涂覆、下料全流程无人化作业，无需人工额外干预。从设计思路上，这套设备优先考虑了电子制造车间的实际使用需求，框架全部采用标准铝型材与标准紧固件拼接，无特殊定制的异形焊接结构，后期维护时更换配件无需单独开模，可直接采购标准件替换；腔体内部的涂料回收槽采用倾斜式设计，作业过程中滴落的多余涂料会沿斜面汇集到回收口，经过滤后可重复使用，

　　大幅降低涂料的损耗成本；设备整体的电气控制元件全部集成在出料段下方的独立电控仓内，仓门采用快拆式结构，日常排查故障、更换元件时无需拆解主体框架，可大幅缩短设备停机维护时间。在实际产线应用中，这套设备可直接接入现有SMT产线，替代原有的人工涂覆工位，单台设备的作业效率可匹配2-3条SMT贴片线的产出速度，涂覆一致性远高于人工作业，可避免人工涂覆时出现的漏涂、多涂、涂覆到禁涂区域的质量问题，同时封闭作业腔可搭配车间的废气排风系统，将涂覆过程中挥发的有害气体统一抽出处理，避免作业人员直接接触涂料挥发物，改善车间作业环境。设备安装时需注意地面水平度偏差不超过3mm/m，接驳段与上下游设备对接时需保证输送面高度差不超过2mm，避免板件转运过程中出现卡滞；日常使用时需定期清理喷嘴处的残留涂料，检查同步带的张紧度，校准运动模组的原点位置，即可保证设备长期稳定运行。
