太阳能热气流空气凝水生成装置结构设计

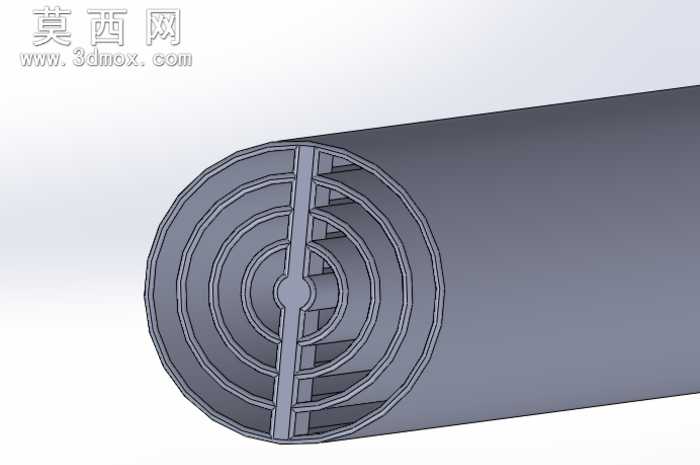

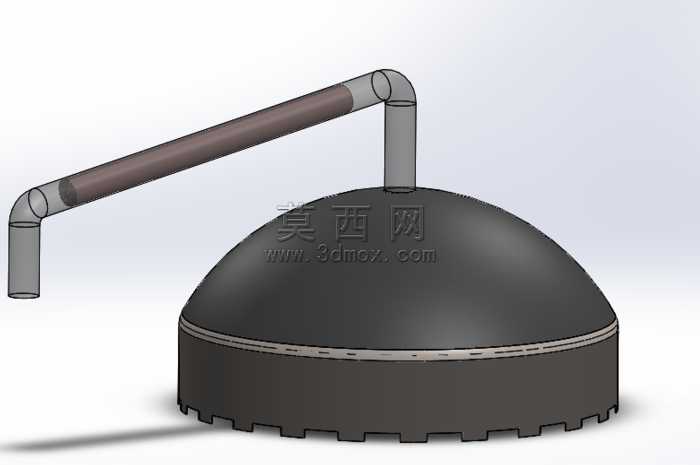

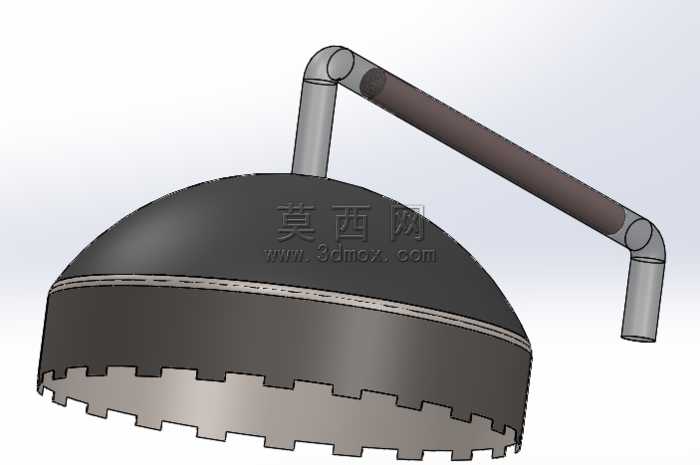

本作品为太阳能热气流流水生成器的三维结构设计，采用SolidWorks完成全参数化建模，整体以同轴圆柱腔体为核心构型，通过多层同心环管的分层结构实现空气加热、导流、凝析的全流程功能集成。建模过程中优先采用旋转凸台、拉伸切除、圆周阵列等特征命令完成主体结构搭建，外层集热腔为封闭环形空间，用于接收太阳辐射加热内部空气，中部设置纵向导流隔板将集热腔分隔为对称流道，引导热空气沿轴向有序流动，避免气流紊乱影响换热效率。内层凝析管采用多层同心嵌套结构，每层管壁设置均匀排布的导流槽，增大空气与凝析面的接触面积，建模时对管壁的纳米涂层附着面做了简化的面域区分，通过外观面的材质赋值区分集热面、凝析面、导流面的不同功能属性。渲染阶段采用哑光金属材质模拟装置主体的金属外壳，集热面赋予深色吸热涂层材质，凝析内壁赋予光滑亲水涂层材质，通过环境光遮蔽效果凸显多层同心管的嵌套层次，清晰展示内部流道的走向与隔板的分隔作用。设计思路围绕低能耗空气取水的核心需求，完全依托太阳能加热空气形成热气流，无需额外动力驱动空气流动，热空气携带水汽上升至顶部圆顶开口后进入内层凝析管，在流经带纳米涂层的筛选器表面时，水汽遇冷凝结成水滴，沿管壁导流槽汇集后流入下方储水容器。建模时重点优化了流道的转角过渡，避免直角结构造成的气流阻力，同时对87平方米的总换热表面积做了参数化关联，可通过调整同心管的层数、长度快速匹配不同取水规模的设计需求，整体结构无复杂运动部件，加工装配难度低，适配干旱缺水地区的分散式取水场景。
