带传动与微动开关组合机械结构设计

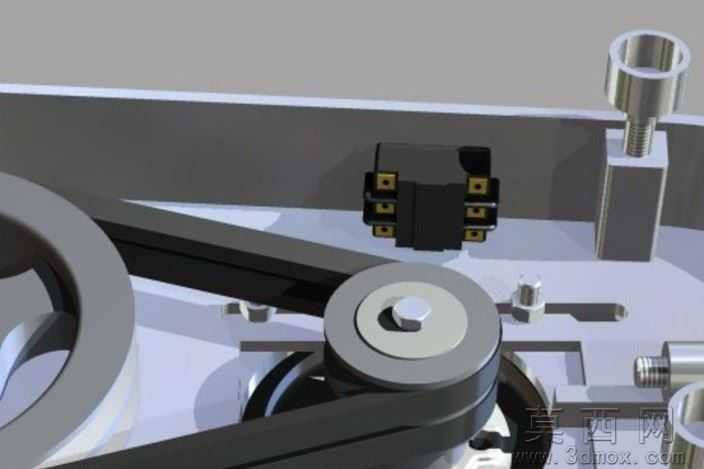

本机械结构采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的尺寸基准、装配约束关系进行精准定义，确保各组件在虚拟装配环境下无干涉、可实现预设的运动逻辑。渲染阶段采用工业级写实材质方案，针对不同零部件的材质特性进行差异化参数调整：金属传动轮、带轮轴、立柱紧固件等金属部件，赋予高反射率的金属材质，调整表面粗糙度参数模拟机加工后的细腻金属质感，还原金属零件表面的细微加工纹理与环境反射效果；同步带采用哑光黑色橡胶材质，添加细微的颗粒纹理模拟橡胶带的表面防滑结构，调整材质的漫反射与高光参数，还原橡胶材质的半哑光视觉特性；微动开关组件区分塑料壳体与金属接线端子的材质差异，塑料壳体采用低反射率的哑光工程塑料材质，金属触点与接线端采用亮面金属材质，清晰呈现开关的结构分层。结构设计上，核心采用同步带传动单元实现动力的平稳传递，两个不同直径的带轮通过张紧的同步带连接，可实现预设的传动比输出，带轮与转轴之间采用轴肩与紧固件配合的固定方式，保证传动过程中带轮无轴向窜动；侧边设置的立式安装立柱用于固定功能组件，微动开关通过安装座固定在传动路径旁的基准板上，可实现对运动部件的位置检测与行程限位，当传动机构运动到预设位置时，触发微动开关的触点实现电信号反馈，完成机械动作与电控信号的联动。整体装配采用底板作为统一安装基准，所有零部件均通过定位孔、紧固件与底板连接，保证整体结构的安装精度与结构刚性，设计过程中充分考虑零部件的加工工艺性与装配便利性，所有标准件均采用通用规格，非标准件的结构设计兼顾铣削、钻削等常规机加工工艺的加工可行性，避免出现无法加工的复杂异形结构，同时对各运动部件的运动行程进行模拟校验，确保传动过程中同步带无跑偏、部件间无运动干涉，微动开关的触发行程与传动部件的运动位置精准匹配，可直接用于机械限位、位置检测类传动机构的设计参考与方案验证。
