太阳能供电大气集水发生装置

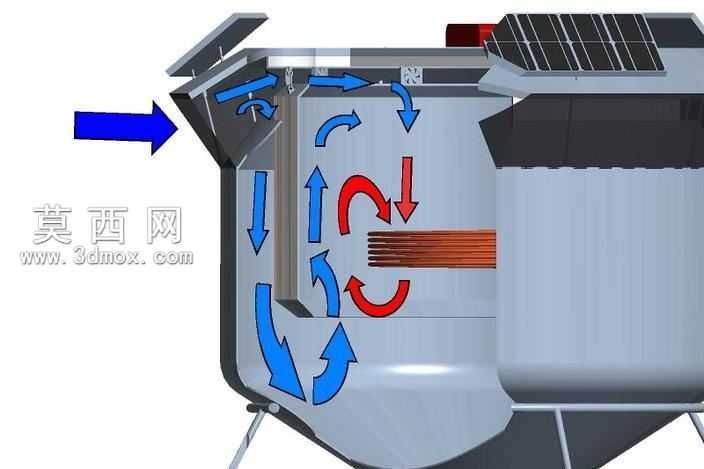

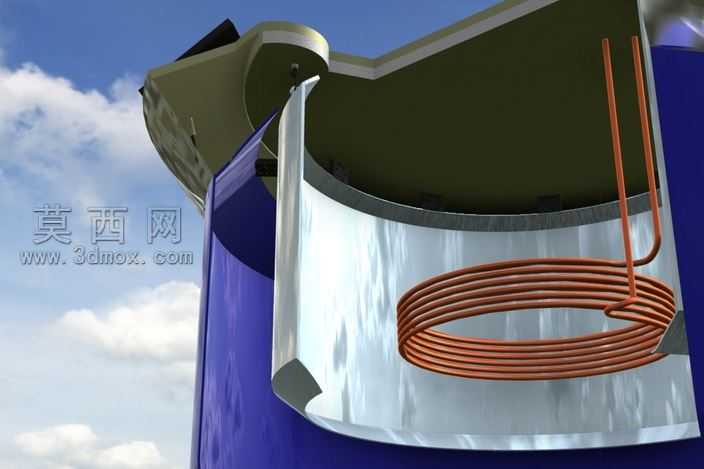

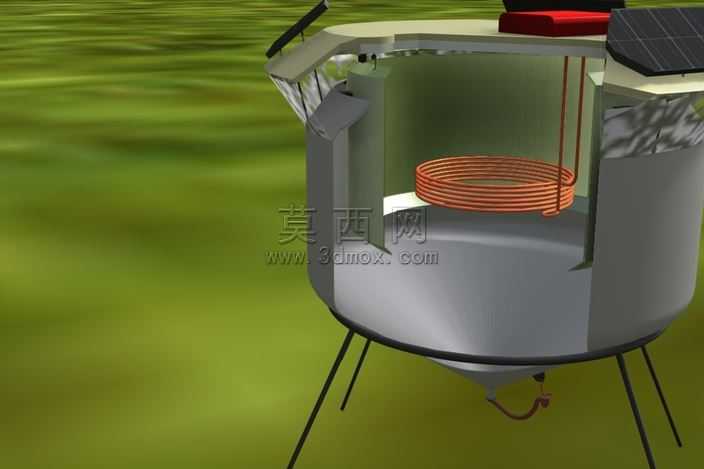

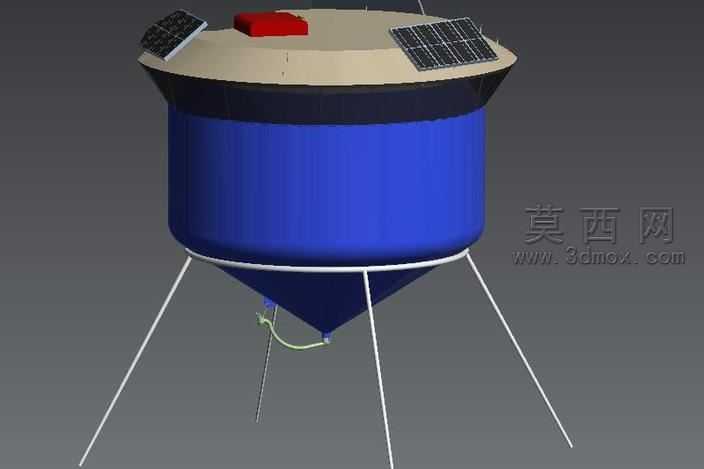

本作品为太阳能驱动的大气集水发生装置，采用Autodesk Inventor完成全参数化三维建模，整体造型采用立式罐体结构设计，自上而下分为顶部能源区、中部冷凝储水舱、底部集水锥段三个核心功能模块。建模过程中优先采用旋转、拉伸、阵列等基础特征完成主体罐体构建，顶部平台通过放样特征实现八边形平面与圆柱罐体的平滑过渡，平台表面对称布置两块太阳能电池板组件，采用装配约束完成电池板倾角的精准定位，匹配低纬度地区太阳入射角度以提升光电转换效率，顶部红色模块为电控储能单元，建模时预留了接线端口与安装卡扣结构。中部储水舱采用深蓝色哑光塑料材质渲染，表面添加细微磨砂纹理提升真实感，舱体与顶部平台之间设置黑色密封胶圈结构，通过扫掠特征完成环形胶圈的建模，保证舱体密闭性。底部采用倒圆锥集水结构，锥角经过优化设计可让冷凝形成的水珠在重力作用下自然汇聚至底部出水口，出水口处设置快插接头与导流软管结构，软管采用扫掠特征完成弯曲形态建模，材质设置为半透明软质PVC，还原输水管道的真实质感。装置采用三根斜向支撑腿完成落地固定，支撑腿通过装配约束与罐体中部的环形加强筋连接，支撑角度经过力学仿真验证可保证装置在户外大风环境下的结构稳定性。设计过程中充分考虑模块化拓展需求，所有组件均采用独立零件建模后完成总装配，可根据实际使用场景调整太阳能板数量、储水舱容积，最小配置仅需单块太阳能电池板即可维持装置正常运行，适配偏远缺电地区的应急取水需求。渲染阶段采用三点布光方案，主光源模拟太阳光照射角度，突出太阳能板与罐体的材质对比，添加环境反射贴图提升金属支撑腿与塑料舱体的质感差异，背景采用中性灰色调突出装置主体结构，所有零部件均做了干涉检查，确保装配关系合理无结构冲突，可直接导出工程图用于样机加工制作。
