工业管路连接用90度弯通肘节结构

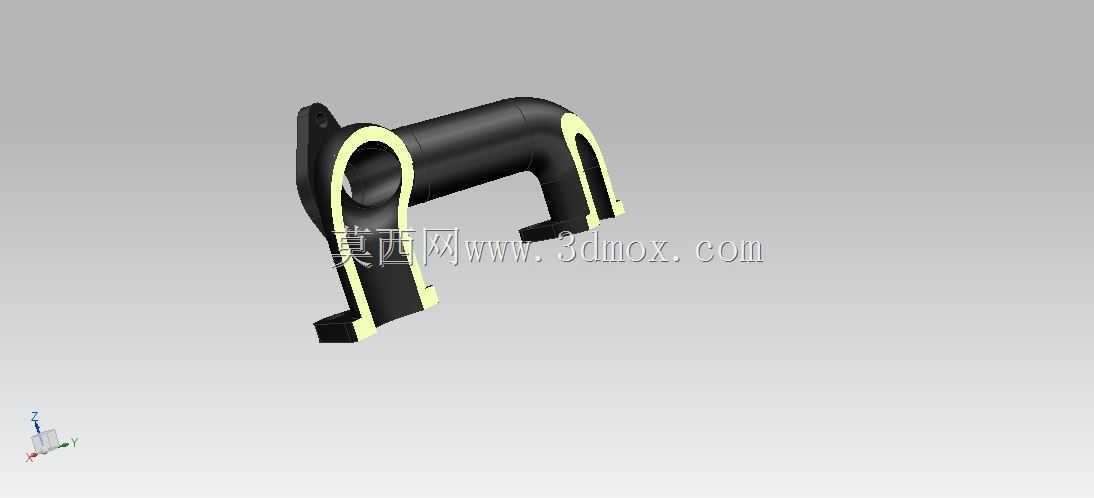

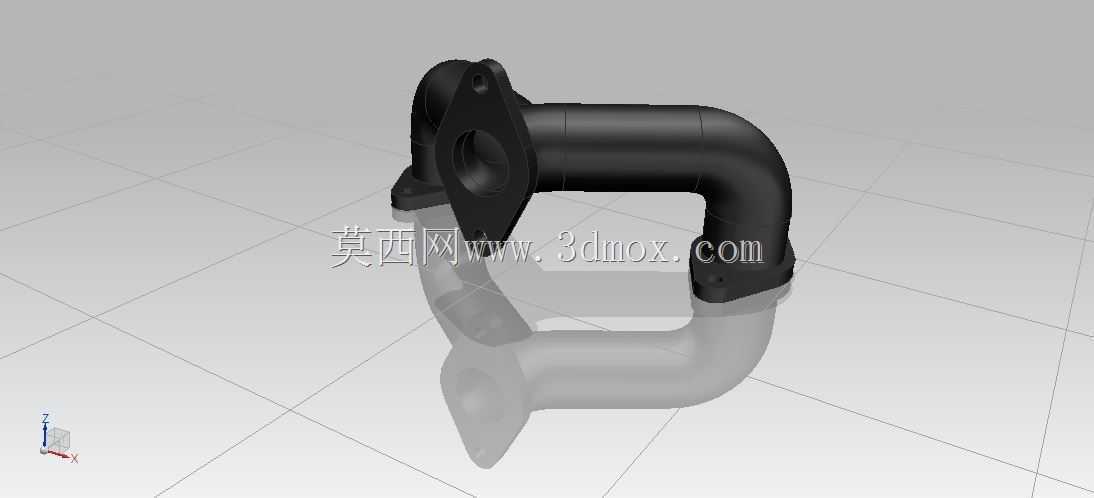

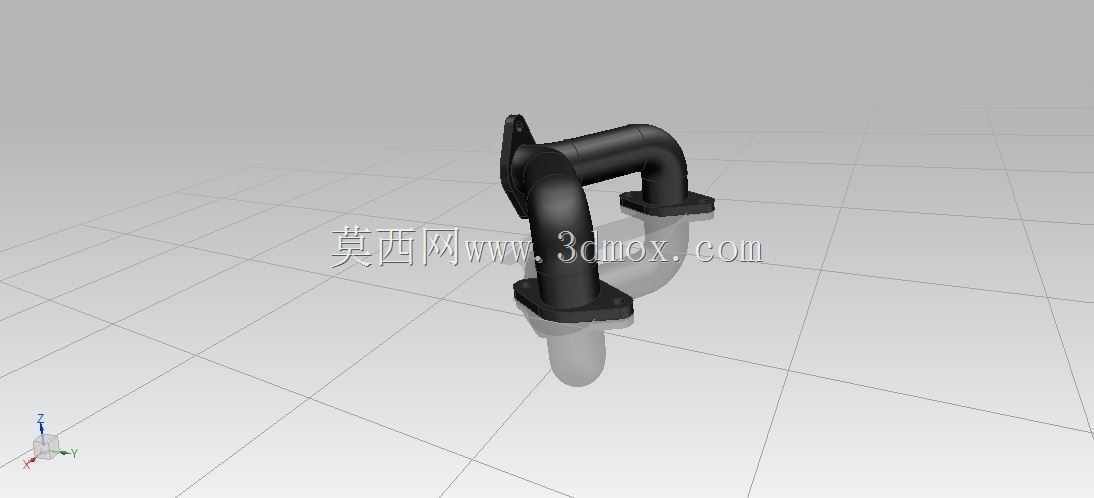

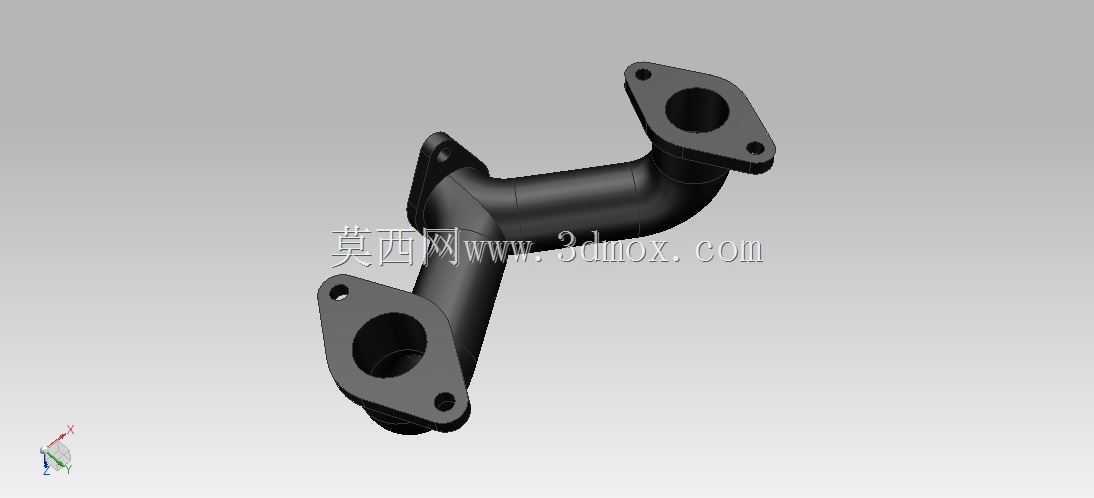

　　在工业流体输送系统的布局搭建中，管路走向的调整是管路设计环节无法避开的核心需求，尤其是在设备接口与预设管路存在垂直方向偏移的场景下，这类弯通肘节结构的应用占比能达到管路连接件总量的近三成。不同于普通冲压成型的薄壁弯头，本次呈现的肘节结构采用一体铸造成型后二次机加工的工艺路线，整体为90度直角转向结构，三个连接端均设置带安装孔的法兰盘，可同时实现垂直方向与两个水平正交方向的管路对接，适配多支路汇流或单管路直角转向的不同工况。从结构设计逻辑来看，三个法兰端面的平面度公差控制在0.1mm以内，安装孔采用跨中均布设计，可适配国标通用规格的螺栓紧固件，无需额外定制连接件即可完成现场装配。法兰与弯管主体的过渡位置设置了渐变式加强筋，

　　从法兰根部沿弯管弧度方向延伸至管身中段，可有效抵消管路内部流体压力波动带来的应力集中，避免长期运行过程中焊缝或连接位置出现开裂泄漏问题。弯管的内流道采用等径圆弧过渡设计，转弯处的曲率半径为管内径的1.5倍，既可以减少流体转向时的阻力损失，也能避免流体中携带的固体杂质在转弯位置沉积堵塞，尤其适配含少量颗粒杂质的工业水循环、低压气体输送等场景。从安装边界来看，三个法兰端面分别对应三维坐标系的三个正交方向，垂直方向法兰的安装面与下方水平法兰安装面的中心距经过精准核算，可直接适配现有标准管路的安装间距，现场安装时无需额外切割调整管路长度，仅需在法兰接触面加装对应压力等级的密封垫片即可完成密封。结构设计阶段充分考虑了不同工况的兼容性，

　　管身壁厚经过强度校核，可承受最高1.6MPa的工作压力，适配常温到120摄氏度的工作介质环境，既可以用在普通工业循环水系统中，也可适配低压压缩空气、低压润滑油输送等场景。不同于焊接式弯头需要现场施焊、后续维护拆卸不便的问题，这种法兰连接的肘节结构可实现快速拆装，当管路需要改向或者局部检修时，仅需拆卸对应位置的连接螺栓即可完成部件更换，无需对整段管路进行切割焊接，能大幅降低现场运维的时间成本。在建模过程中，结构的所有安装孔位、法兰尺寸、管身曲率均严格遵循通用机械管路连接件的相关标准，未设置非标准的特殊结构，确保模型导入装配环境后可直接与其他标准管路部件完成虚拟装配，无需额外调整尺寸参数。模型的细节还原度覆盖了实际加工过程中的工艺特征，

　　包括法兰端面的机加工刀痕避让区、安装孔的倒角、加强筋与管身的过渡圆角等，可直接用于管路系统的虚拟装配干涉检查、管路应力仿真分析等工作，也可作为非标管路系统设计时的参考构件，帮助设计人员快速完成管路布局的方案搭建。在实际工业场景中，这类肘节结构常被用在液压站管路布局、冷却系统管路连接、车间压缩空气管网分支等位置，相比采用两个45度弯头拼接的转向结构，一体结构的泄漏点更少，安装效率更高，整体结构强度也更有保障。设计时还考虑了安装过程中的对位便利性，每个法兰盘的侧边都设置了微小的对位标记凸台，现场安装时可通过凸台位置快速对齐相邻管路的安装孔，减少对位调整的时间，降低现场安装的操作难度。
