粮食清选分选作业设备结构设计

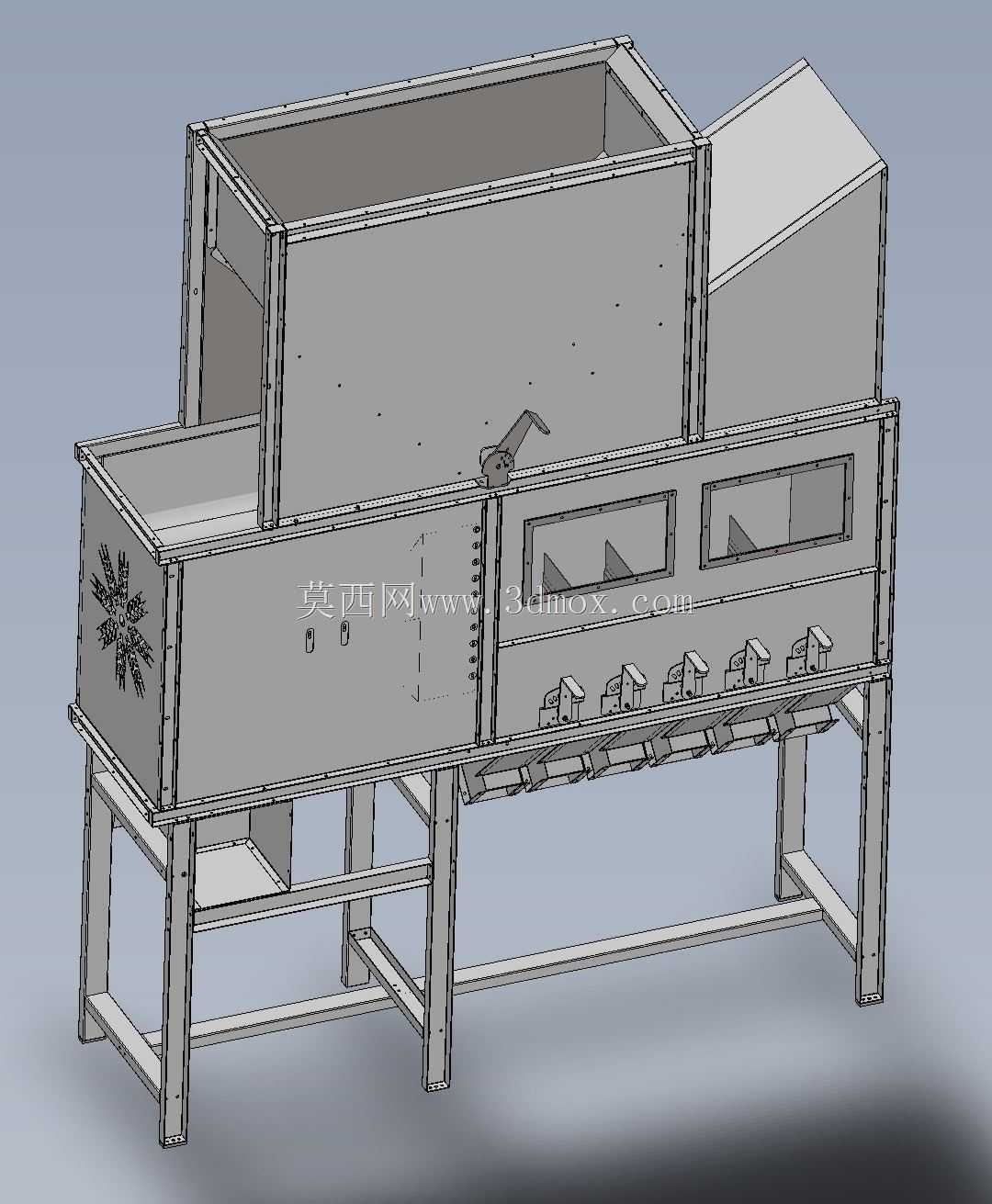

　　这套粮食清选设备的三维结构，是针对中小型粮食加工点、种粮合作社收粮后清选环节设计的专用作业装备，日常作业场景覆盖小麦、大麦等谷物收储前的除杂、清选工序，也可适配部分杂粮的初清选作业，替代传统人工扬场、简易筛网分选的低效模式。从结构布局来看，设备整体采用方管焊接机架作为承载主体，机架底部预留了120mm的调平脚安装空间，可适配硬化地面、简易厂房地坪等不同安装基础，无需额外做预埋基础，整机安装边界长度控制在2800mm以内，宽度1450mm，进料端顶部高度2200mm，出料端最低高度650mm，可直接对接下方的粮袋承接装置或者小型皮带输送机，不需要额外搭建高位作业平台，适配农村加工点、小型粮站的厂房空间条件。

　　设备上部设置敞口式进料斗，进料斗内侧做了折边加强结构，可承受散装谷物直接倾倒的冲击载荷，进料斗下方衔接匀料导流腔，腔体内设置可调节角度的导流挡板，能够根据谷物含杂率调整料层厚度，避免进料过多导致筛面堵料，或者进料过少降低清选效率。中部作业腔体分为两段，前段设置风选通道，通过侧部进风、顶部排风的结构，利用谷物与杂质的比重差，吹走谷物中的瘪粒、颖壳、灰尘等轻杂，风选通道的进风口设置可调风门，可根据不同谷物的比重调整风速大小，适配小麦、大麦等不同物料的清选需求；后段设置多层筛面结构，筛面采用快装式压条固定，可根据清选物料的粒径更换不同网孔的筛网，筛体通过偏心连杆机构驱动做往复振动，配合下部的橡胶减震块降低整机振动传递，筛下物按照粒径分为不同等级，大杂从筛面尾端的杂料出口排出，合格谷物从主出料口送出，细杂从下层筛网的杂料口排出，实现一次进料完成多级分选。

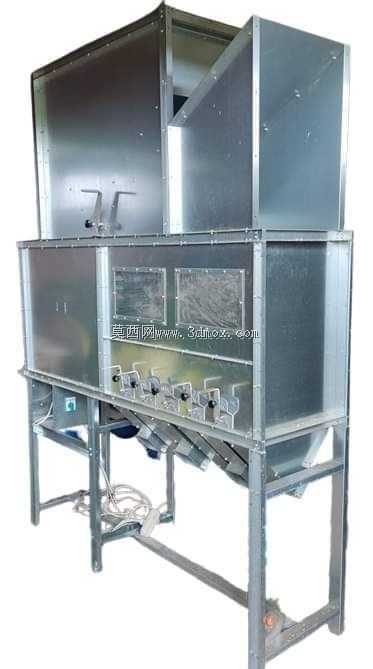

　　设备侧部设置了多个观察窗，观察窗采用透明亚克力板嵌装结构，作业过程中可直接观察内部料流状态、筛面堵料情况，不需要拆开设备盖板就能判断作业状态；侧部还设置了检修门，检修门采用快拆式搭扣固定，日常更换筛网、清理内部残留物料、检修传动部件时，不需要借助专用工具就能快速开启。设备的传动部件全部设置在机架侧部的护罩内部，护罩采用薄钢板折弯成型，既可以避免作业过程中灰尘进入传动部位，也能防止操作人员误触运动部件，满足粮机作业的安全防护要求。

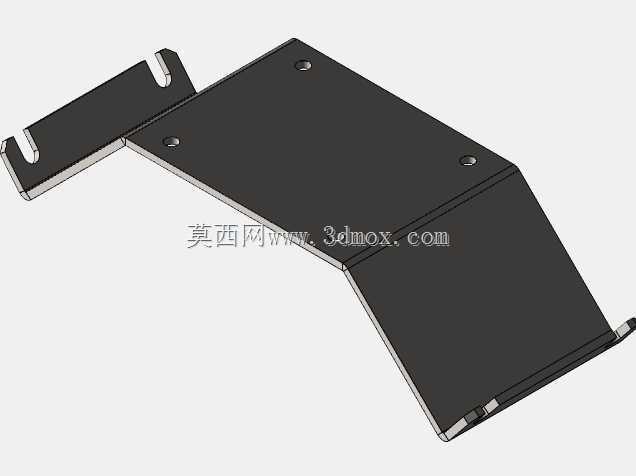

　　从设计思路上，这套结构优先考虑了农村作业场景的维护便利性，所有易损件都采用通用标准件，筛网、轴承、减震块都可以在常规五金门店采购替换，不需要定制专用配件；机架焊接部位全部做了去应力处理，避免长期振动作业出现焊缝开裂的问题；所有与谷物接触的内壁都做了圆角过渡处理，不存在积料死角，日常清理时可以快速冲扫干净，避免不同品种谷物混料。设备的驱动单元安装在机架下部的安装平台上，平台预留了电机位置调节余量，可根据作业需求调整皮带张紧度，适配不同功率的驱动电机，满足不同处理量的作业要求。

　　在实际应用中，这类设备可直接布置在收粮点的卸粮口旁，农用三轮车卸粮时可直接将谷物倒入进料斗，经过清选后的谷物直接装袋或者送入输送设备入仓，每小时处理量可达到8-12吨，能够满足中小型收粮点的日常作业需求，相比传统人工清选模式，作业效率提升10倍以上，清选后的谷物含杂率可控制在1%以内，满足粮食收储的杂质含量要求。设备整体结构没有复杂的电控元件，仅通过普通三相电机驱动，操作人员经过简单培训就能掌握操作方法，故障率低，适合基层粮食加工场景使用。
