甘蔗切梢装置结构设计

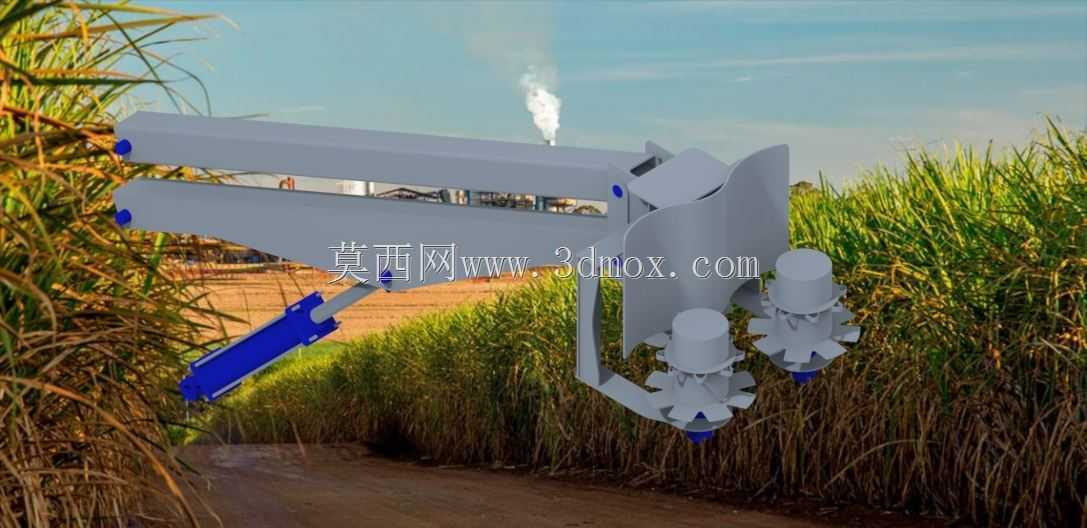

　　该结构为甘蔗联合收割机配套的前端切梢作业部件，主要应用于丘陵、平原连片种植的糖料蔗收获工况，在整机行进过程中完成甘蔗梢部的切除作业，避免梢部含糖分低的叶段混入后续切段输送环节，降低制糖原料的杂质占比。从作业适配性来看，该部件的作业幅宽覆盖常规甘蔗种植的垄距范围，可适配单垄或双垄并排种植的蔗田工况，安装位置位于收割机割台前端上方，作业时可根据田间甘蔗的倒伏程度、植株高度调整垂向作业高度，避免出现漏切、切梢过短或连带切除有效茎秆的问题。结构主体采用双侧悬臂梁式的框架设计，主承载梁为矩形截面的型钢焊接结构，兼顾轻量化与作业时的抗振性能，毕竟蔗田作业时整机颠簸幅度大，切梢刀盘高速旋转会带来持续的交变载荷，

　　框架的刚度设计直接决定刀盘的运转稳定性。前端的切梢执行端采用多组旋转刀盘组合布局，每个刀盘上的甩刀为铰接式安装，作业时依靠旋转离心力甩开，接触甘蔗梢部时依靠冲击动能完成切断，遇到硬枝或石块等异物时，铰接结构可让甩刀产生避让回弹，避免刚性碰撞导致刀体崩断或主轴变形。驱动侧采用液压马达直连的传动方案，省去了复杂的皮带或链条传动结构，减少蔗叶、蔗屑缠绕传动部件的故障概率，液压管路沿主悬臂梁内侧排布，外部设置护板遮挡，避免作业过程中被蔗秆刮蹭破损。悬臂的俯仰调节采用单杆液压油缸驱动，油缸铰接点位于主框架中部与安装基座之间，调节行程覆盖甘蔗从1.8米到3.5米的常见株高范围，调节过程中刀盘平面始终保持水平状态，保证切梢面的平整度。

　　安装接口采用标准化的挂接结构，可适配多数主流履带式甘蔗收割机的前端安装位，安装时只需对齐销轴孔、连接液压油路即可完成挂载，无需对原有整机结构做额外改装。从设计细节来看，刀盘外侧设置了弧形导流罩，切下的甘蔗梢会被导流罩引导向侧方抛出，不会堆积在割台上方或掉落到已收割的垄沟内，减少后续人工清理的工作量。所有旋转部件的轴承位置都设置了多层防尘密封圈，适配蔗田多粉尘、多蔗屑的作业环境，延长轴承的维护周期。主框架的表面采用耐磨防腐涂层处理，耐受蔗叶汁液的腐蚀与田间泥水的冲刷，避免长期作业出现锈蚀剥落。结构的受力点都做了加强筋焊接处理，尤其是悬臂根部与安装座连接的位置，通过三角加强板分散作业时的弯矩载荷，避免长期交变载荷下出现焊缝开裂的问题。

　　刀盘的动平衡精度控制在G6.3级以内，高速旋转时不会产生额外的振动传导到整机机身，提升驾驶员的操作舒适性，也减少其他连接部件的疲劳损耗。甩刀采用耐磨合金钢材质，刃口经过淬火处理，连续作业的磨损量控制在合理范围，更换时只需拆下铰接销轴即可完成单刀更换，无需整体拆卸刀盘，降低田间维护的难度。整体结构的重心靠近安装基座一侧，减少悬臂外伸带来的倾覆力矩，降低对收割机前端挂载点的强度要求，适配更多小马力机型的挂载需求。作业时，该部件可随整机的前进速度匹配刀盘转速，前进速度快时调高刀盘转速保证切断效果，前进速度慢时适当降低转速减少不必要的功率损耗，液压驱动的调速方式可直接接入整机的液压控制系统，无需额外增加控制单元。
