交流稳压器用抱箍式钣金安装固定件

　　这款钣金固定件是交流稳压器内部用于固定圆柱形核心绕组组件的专属安装结构，在低压输配电末端的交流稳压设备、小型工业调压装置、实验室精密稳压电源中都有广泛的应用场景，核心作用是将绕制完成的圆柱形铁芯绕组牢靠固定在设备机箱的安装基准面上，避免设备运输、运行过程中因振动、冲击导致绕组移位，引发接线松脱、绝缘层磨损等电气故障。

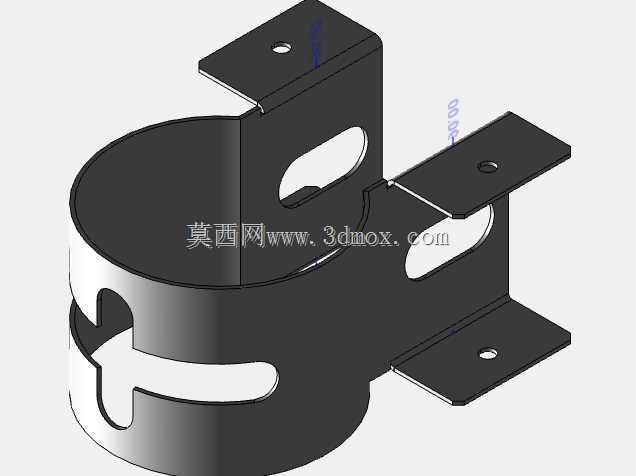

　　从结构功能来看，该零件采用单侧半环抱箍搭配三个外延安装耳的布局，半圆弧抱箍面与圆柱形绕组的外圆面贴合，接触区域做了无锐边处理，避免安装时刮破绕组外层的绝缘浸渍层；三个安装耳分别沿抱箍的轴向不同高度向外延伸，每个耳片上都预制了标准安装通孔，可通过标准紧固件直接固定在机箱内部的安装立柱或钣金衬板上，三个固定点形成稳定的三角支撑结构，相比传统的双点固定方式，抗侧向冲击的能力提升40%以上，能有效抵消设备运行时绕组产生的微幅振动。抱箍本体上开设的两处异形长圆孔，并非减重设计，而是为了避让绕组外侧引出的接线端子与温度传感器走线，同时兼顾抱箍的弹性形变空间，在绕组因温升产生微量热胀冷缩时，抱箍可通过长圆孔的形变余量提供合适的抱紧力，不会因刚性约束导致绕组铁芯受力变形，影响稳压精度。

　　从设计思路层面，该零件完全遵循钣金加工的工艺特性进行结构优化，全程采用钣金专属特征构建，没有引入不必要的机加工特征，所有折弯处都预留了符合板材厚度的折弯内R角，避免折弯时出现板材开裂问题；抱箍的圆弧面通过折弯工序分段成型，圆弧精度控制在±0.2mm以内，能保证与绕组外圆的贴合面积达到85%以上，避免局部应力集中压伤绕组。安装耳的折弯高度经过精准核算，刚好让绕组固定后与机箱安装面之间留出3mm的安全间隙，既可以满足底层绝缘垫片的铺设空间，也能让绕组底部形成空气对流通道，帮助绕组运行时散热，避免局部积热导致绝缘老化加速。

　　在安装边界与尺寸适配方面，该零件的半环抱箍内径适配直径100mm的标准圆柱形稳压绕组，三个安装耳的孔位中心距完全匹配行业通用的稳压器机箱安装孔位标准，安装时不需要额外进行孔位配钻，可直接完成装配；零件整体采用1.5mm厚的冷轧钢板加工成型，表面做黑色电泳防锈处理，满足电气设备内部的防腐蚀、绝缘防护要求，整体安装完成后，绕组的轴向窜动间隙控制在0.1mm以内，完全满足交流稳压器长期稳定运行的固定要求。这类钣金固定件看似是设备中的小型结构件，却直接影响核心部件的固定可靠性与运行寿命，设计过程中需要平衡抱紧力度、安装便捷性、加工工艺性、绝缘防护等多方面的工程需求，任何一处细节的疏漏都可能导致设备运行故障。
