处置方式重复编号85电气连接组件结构设计

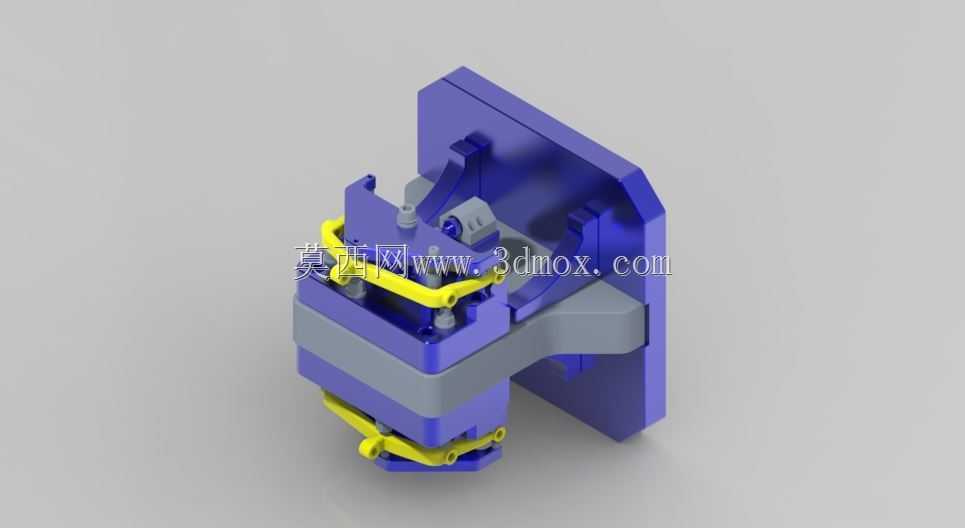

　　在工业电气配套的安装场景里，这类带安装基座的电气连接组件，常配套在交流稳压类变电设备的二次侧接线工位，承担多组线缆的固定、绝缘隔离与导通连接作用，是稳压设备内部接线环节里保障接线可靠性的核心结构件。从实际使用的工况来看，这类组件需要长期承受设备运行时的微幅振动，同时要适配不同线径的动力线缆接入，还要在设备检修时具备快速拆装的操作便利性，因此结构设计上兼顾了刚性固定与操作便捷性的平衡。整个组件采用基座壁挂式的安装逻辑，后侧的一体化安装板预留了对应规格的安装孔位，安装时可直接通过螺栓固定在设备内部的安装梁或者绝缘安装板上，安装板的厚度经过受力校核，能承受接线拉扯时的侧向力，不会出现基座变形导致的接线松脱问题。

　　中间的主体承载段做了分层的绝缘隔层设计，灰色的绝缘隔套将上下两层的接线导通结构完全隔开，避免不同相位的线缆之间出现爬电风险，隔套的边缘做了圆弧过渡处理，不会在安装线缆时割破线皮造成绝缘失效。上下两层的黄色锁紧结构是整个组件的核心操作部位，采用抱箍式的锁紧原理，穿入线缆后扳动锁紧压块即可通过联动的连杆结构带动抱箍收紧，将线缆的导体部分牢牢压接在导通端子上，不需要额外使用压接工具，在设备现场检修时能大幅缩短接线作业的时间。锁紧结构的铰接点都做了耐磨衬套设计，反复拆装操作也不会出现铰接间隙过大导致的锁紧力不足问题，抱箍的内侧做了防滑齿纹，能增大与线缆导体的接触摩擦力，即使设备运行时存在持续振动，线缆也不会从接线位松脱脱出。

　　从安装边界的尺寸来看，整个组件的壁挂安装板的横向与纵向尺寸适配常规稳压设备内部的安装预留位，突出安装面的主体部分的厚度不会与周边的其他电气元件产生干涉，接线端的操作空间预留充足，即使带着绝缘手套操作也能顺利完成锁紧与松开的动作。设计过程中针对不同线径的适配性做了结构优化，抱箍的开合行程覆盖了常规二次接线的常用线径范围，不需要更换配件就能适配不同规格的线缆接入，减少了设备备件的种类。组件的外露金属部分都做了对应的表面处理，具备基础的防氧化能力，能适应电气柜内部可能出现的凝露、轻微腐蚀等工况，延长组件的实际使用寿命。导通部分的导电件采用高导电率的材质，压接后的接触电阻控制在合理范围内，大电流通过时不会出现异常发热的问题，

　　保障稳压设备长期运行的稳定性。绝缘部分的材质选用耐温等级匹配的工程塑料，在设备正常运行的温升范围内不会出现材质变形、绝缘性能下降的问题，同时具备一定的抗冲击能力，安装过程中受到轻微磕碰也不会出现开裂损坏。整个结构没有冗余的复杂零件，拆解后零件数量少，生产装配的工艺性好，适合批量加工生产，同时后期维护时如果单个零件损坏，也能快速更换对应配件，不需要整体更换整个组件，降低了设备的后期维护成本。在实际的设备布线场景中，这类组件的分层接线结构能让不同回路的线缆走向更清晰，方便后期的线路排查与检修，接线完成后线缆的固定点受力均匀，不会出现线缆根部应力集中导致的线芯断裂问题。
