Creo练习用锥台形壳体结构零件

　　在做小型电源类配套结构件的设计练习时，这类锥台形壳体是非常典型的入门建模载体，很多刚接触Creo参数化建模的从业者，都会从这类带规则曲面、局部特征切削的零件入手，熟悉草绘、旋转、拉伸切除、阵列这些基础命令的配合逻辑。从实际应用场景来看，这类壳体常作为小型桌面式电源适配器、低压变压器的上端防护外罩，倒扣在设备主体上方，既可以遮挡内部的绕组、接线端子等带电部件，避免人员误触引发安全隐患，也能通过锥面的弧度设计，引导设备工作时产生的热空气沿内壁向上散出，相比直筒形外壳，锥台结构的空气流通截面变化更平缓，不会在壳体内部形成涡流滞止区，散热效率有明显提升。

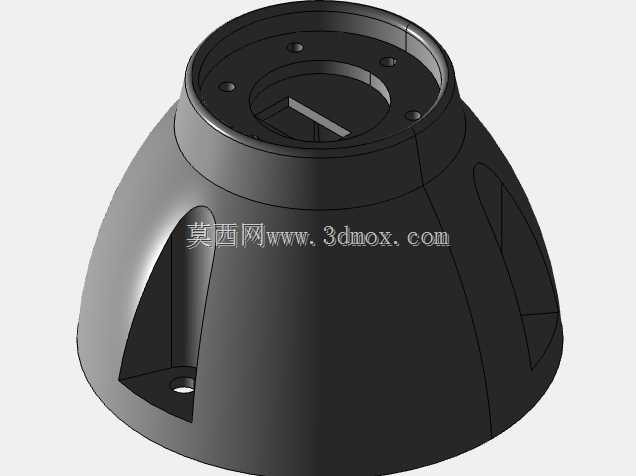

　　从功能特性上拆解，这个零件的顶部设计了带四个安装孔的环形平面，这部分是用来和设备内部的骨架支架通过螺丝锁紧固定的，四个安装孔沿圆周均布，锁紧时受力均匀，不会出现单侧翘起的装配问题；顶部中心的开槽结构，是预留的电源开关或者状态指示灯的安装位，开槽的边缘做了小尺寸的倒角处理，既可以去除注塑成型后的飞边毛刺，也能在装配开关时起到导向作用，避免硬压装配导致开关外壳开裂。壳体侧面开设的三个对称分布的镂空窗口，一方面是进一步提升散热效率，让内部变压器工作产生的热量可以直接通过侧窗排出，另一方面这些窗口的内侧边缘设计了带安装孔的凸台，是用来固定内部PCB板或者接线端子排的，凸台的厚度比壳体基础壁厚厚1.2mm左右，能够提供足够的螺丝锁附强度，避免多次拆装后出现滑牙问题。

　　设计思路上，这个零件采用了等壁厚的回转体基础结构，整体通过旋转命令生成主体轮廓，再通过拉伸切除做出各个开孔和窗口，最后通过阵列命令完成均布特征的布置，整个建模过程完全遵循参数化设计的逻辑，所有特征的尺寸都可以通过修改草绘参数快速调整，非常适合初学者理解参数关联的设计逻辑。外形尺寸方面，这类练习件的整体高度通常在80-100mm区间，底部最大直径在120-140mm，顶部安装面的直径在60-70mm，整体壁厚控制在2.5-3mm，完全符合小型塑料壳体的注塑成型工艺要求，不会出现壁厚不均导致的缩痕、填充不满等成型缺陷。安装边界上，底部边缘设计了1mm的止口结构，和下方的底座装配时可以直接嵌入定位，不需要额外做定位治具，装配效率更高，止口的配合公差取H7/h6的间隙配合，既可以保证装配时的顺畅度，也能避免配合间隙过大导致的壳体晃动问题。

　　从建模练习的角度来说，做这个零件的时候需要特别注意几个细节：一是侧面镂空窗口的曲面切除，需要保证切除特征和锥面的交线完全顺滑，不能出现碎面或者尖角，否则后续导出工程图或者做模流分析的时候会出现几何错误；二是顶部安装孔的沉头深度设计，要匹配常用的M3十字螺丝的头部尺寸，保证螺丝锁附后头部完全沉在孔内，不会突出安装平面影响和内部支架的贴合；三是内侧凸台的拔模角度，因为这类零件通常采用注塑工艺生产，凸台作为内侧特征，需要做1-1.5度的拔模斜度，避免脱模时出现拉伤。很多初学者在做这类练习的时候，容易忽略工艺性的要求，只追求外形的相似度，做出来的模型虽然看起来形状对，但实际根本没法投入生产，这也是这类基础练习件想要传递的核心设计逻辑——三维建模不是单纯的画形状，而是要结合工艺、装配、使用场景的实际需求，每一个特征的存在都要有对应的工程意义。

　　另外，这类锥台壳体的曲面弧度设计也有讲究，锥面的斜度不能太陡也不能太缓，太陡的话整体结构会偏高，占用过多的设备安装空间，太缓的话侧面的凸台安装位深度不够，没法提供足够的螺丝锁附长度，通常锥面和竖直方向的夹角控制在15-20度是比较合理的区间，这个角度范围内既可以保证壳体的整体高度适中，也能让侧窗的开孔有足够的面积，同时内侧凸台的长度可以满足M3螺丝8mm左右的锁附深度要求。顶部中心的开槽尺寸，通常是按照常用的船型开关或者10mm直径指示灯的安装尺寸设计的，开槽的四个角做了R2的圆角，避免应力集中导致壳体受外力时从角部开裂。
