带安装支座交错轴锥齿轮传动组件

项目分类:齿轮 发布时间:2024-09-15 ID:771177
  • 带安装支座交错轴锥齿轮传动组件
  • 带安装支座交错轴锥齿轮传动组件

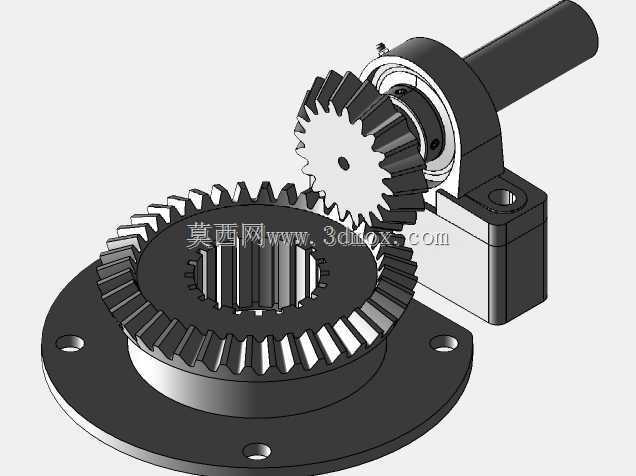

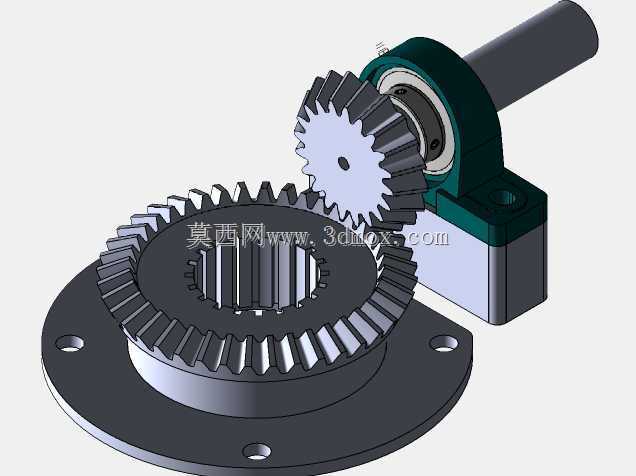

  这套锥齿轮传动结构,核心解决的是空间交错成固定角度的两根轴之间的旋转动力传递需求,在各类需要变向传动的工业设备里应用极广——小到小型输送线的转角换向机构、台式加工设备的主轴传动,大到农机的转向动力传递、工业阀门的执行端传动,都能看到这类结构的身影。很多刚接触结构设计的工程师容易把锥齿轮和普通圆柱齿轮的安装逻辑搞混,实际上这套结构在设计时,首先要卡准的就是两根轴的空间夹角,常规应用里90度交错是最常见的工况,这套结构的轴交角就严格按照90度做了定位约束,主动轮安装在带立式轴承座的水平轴上,从动轮固定在带法兰安装盘的竖直轴端,两个齿轮的节锥顶点必须严格重合,这是锥齿轮啮合不卡滞、磨损均匀的核心前提,建模时如果这个基准偏了0.1毫米以上,实际装配后就会出现单侧齿面受力过大、运转噪音陡增的问题。

  从安装边界来看,底部的法兰安装盘做了三个均匀分布的螺栓过孔,孔位的中心圆直径是按照常规小型传动机构的安装标准做的适配,安装面的平面度在建模时就做了公差约束,保证装配后从动轮的轴线垂直度符合传动要求;上方的立式轴承座采用了侧装式的固定结构,轴承座的安装基面和法兰安装面之间的相对位置,是按照两个齿轮的啮合中心距严格计算的,既保证齿轮啮合的齿侧间隙在合理范围,也避免间隙过大导致传动回程超差。轴承选型上用的是常用的深沟球轴承,能够承受径向载荷和少量的轴向载荷,匹配锥齿轮传动时产生的轴向分力,不需要额外加装推力轴承就能满足小型传动场景的载荷需求。

  齿轮本身的参数设计上,主动小齿轮和从动大齿轮的齿数比是按照常用的减速比做的匹配,齿形采用的是直齿锥齿轮齿形,相比螺旋锥齿轮,直齿锥齿轮的加工难度更低、装配调整更方便,对安装误差的容忍度也更高,适合对传动精度要求不是极端严苛、成本控制要求较高的通用传动场景。从动轮的中心做了花键孔结构,相比普通的平键连接,花键连接的同轴度更好,能够传递的扭矩更大,也能承受频繁正反转带来的冲击载荷,避免长期运转后键槽磨损出现旷量。

  实际做这类结构的三维建模时,很多人容易忽略的是齿面的啮合干涉检查,不能只把两个齿轮按理论位置装配就结束,一定要做动态的干涉仿真,模拟齿轮从进入啮合到退出啮合的全过程,检查齿顶和齿根之间有没有干涉、齿侧间隙在整个啮合过程中是不是均匀,很多新手做出来的锥齿轮模型看着没问题,实际3D打印或者加工出来装配就卡,就是因为没做动态干涉检查,忽略了齿形修形的余量。另外轴承座和轴的配合、轴和齿轮内孔的配合,都要在建模时标注清楚配合公差,轴的台阶高度要严格按照轴承内圈的定位高度来设计,不能太高顶到轴承保持架,也不能太低压不紧内圈导致轴窜动。

  这套结构的整体外形尺寸控制得比较紧凑,不会占用过多的安装空间,法兰盘的厚度做了加强处理,避免传递大扭矩时安装盘出现变形,轴承座的底座也做了加强筋结构,在不增加整体重量的前提下提升了支座的刚性,减少运转时的振动。在实际设备选型应用时,这类锥齿轮组件不需要额外做复杂的传动箱壳体,直接通过底部法兰和侧部轴承座的安装孔就能固定在设备机架上,装配效率很高,日常维护也只需要定期给齿面和轴承补充润滑脂就行,非常适合用在各类中小型设备的转角动力传递工位,比如包装线的转角输送辊传动、小型木工机械的主轴换向、农用机具的动力输出换向等场景,能够稳定传递额定范围内的扭矩,在合理的安装精度下,传动效率可以保持在较高水平,长期运转的可靠性也有保障。
