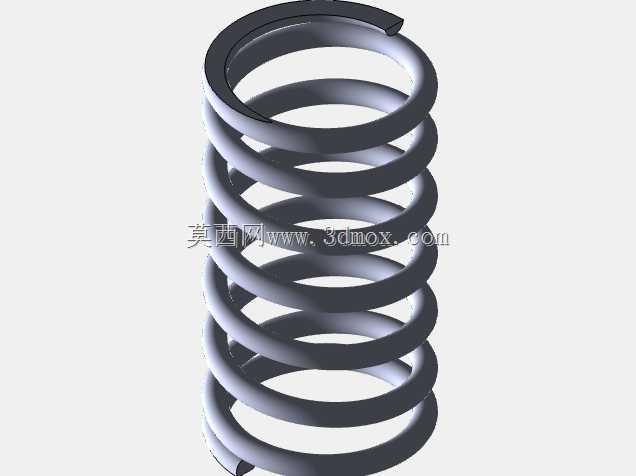

带参数化公式的圆柱螺旋压缩弹簧

在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的基础弹性元件，小到精密仪器的触点复位结构，大到重型设备的缓冲支承模块，都能见到这类零件的身影。这款参数化设计的圆柱螺旋压缩弹簧，在建模阶段就嵌入了关联设计公式，所有结构参数都能通过变量调整实现联动修改，不需要逐次重画特征，能大幅提升同系列不同参数弹簧的设计迭代效率，适配多场景的选型改型需求。

从实际功能特性来看，这类压缩弹簧的核心作用是在承受轴向压力时产生反向弹力，既可以作为复位元件，在阀门、夹具、自动化执行机构中推动构件回到初始位置；也可以作为缓冲元件，吸收设备启停、负载冲击时的瞬时动能，避免刚性碰撞造成的构件损伤；还能作为测力元件，通过形变量与弹力的线性对应关系，实现载荷的精准检测与控制。区别于普通无参数的弹簧模型，这款模型内置的公式完全遵循机械设计手册中圆柱螺旋压缩弹簧的设计规范，关联了弹簧丝直径、中径、有效圈数、自由高度、节距等核心参数的几何约束关系，调整任意一个设计变量时，螺旋扫掠路径、支撑圈结构、端部并紧磨平段都会自动更新，不会出现特征报错、几何错位的问题，能直接用于不同工况下的弹簧快速选型建模。

在结构设计思路上，这款弹簧采用了两端并紧磨平的端部结构，支撑圈部分与有效圈紧密贴合，端部磨平后能保证弹簧安装时的端面垂直度，避免受压时出现侧向偏移、失稳弯折的问题。建模过程中先通过公式定义弹簧的基础参数变量，再根据中径和自由高度生成螺旋引导线，螺旋线的升角由节距参数自动计算，两端的支撑圈部分节距逐步过渡到与簧丝直径一致，实现并紧效果，最后以圆形簧丝截面沿螺旋引导线扫掠生成实体，再对端部进行磨平切削处理，保证安装端面的平面度要求。整个建模逻辑完全贴合实际弹簧的加工工艺，生成的模型几何特征与量产实物完全一致，能直接用于装配干涉检查、运动仿真分析。

从安装边界与尺寸适配角度来看，这类弹簧的安装空间需要预留足够的轴向压缩行程，径向尺寸要考虑弹簧受压时的直径膨胀量，通常安装孔的直径要比弹簧外径大5%到10%，避免弹簧压缩膨胀时与孔壁发生摩擦卡滞；如果是采用芯轴安装的结构，芯轴直径要比弹簧内径小2%到5%，预留出弹簧变形时的内径收缩空间，防止弹簧抱紧芯轴影响正常伸缩。弹簧的端部并紧磨平长度通常不小于3/4圈，磨平部分的厚度不小于簧丝直径的1/8，这样才能保证安装时的支承稳定性，避免受载时出现端面滑移、弹簧歪斜的问题。在实际选型应用中，需要根据工作载荷、行程要求、安装空间尺寸，通过内置的参数公式调整簧丝直径、中径、有效圈数，保证弹簧的刚度、极限压缩量、疲劳寿命都能满足工况要求，比如在高频往复运动的场景下，需要适当提高簧丝直径、降低有效圈数来提升弹簧的固有频率，避免出现共振失效；在静态缓冲场景下，可以适当增加有效圈数来降低弹簧刚度，获得更平缓的弹力特性。

在装配使用时，还要注意弹簧的两端支承面需要保持平行，安装预压量要控制在合理区间，通常预压量不小于极限压缩量的10%，避免设备运行时弹簧出现松动窜位，同时最大工作压缩量不能超过弹簧的有效变形极限，防止簧丝产生塑性变形，丧失弹性性能。这款参数化弹簧模型因为内置了完整的设计公式，在做整机装配设计时，可以直接根据安装空间和载荷需求快速调整参数，不需要重新计算绘制，能有效缩短结构设计阶段的零件建模周期，同时参数之间的约束关系完全符合机械设计标准，不会出现参数调整后几何结构不符合加工要求的问题，非常适合结构设计工程师在做通用机构设计时直接调用改型。
