多片式钢板弹簧悬架弹性承载结构

　　在商用车、非道路工程车辆的悬架系统中，多片叠合式板簧是承担垂向载荷、缓冲路面冲击的核心弹性部件，这套结构的设计逻辑完全围绕重载工况下的力学传递特性展开。不同于单片变截面板簧，多片叠合的结构通过不同长度的合金弹簧钢片逐层叠放，从最短片到最长片形成渐变的受力截面，当车轮受到路面冲击产生垂向跳动时，各片簧之间通过微小的相对滑动产生摩擦阻尼，可快速衰减振动能量，无需额外搭配大阻尼减震器即可满足中低速重载车辆的减震需求。

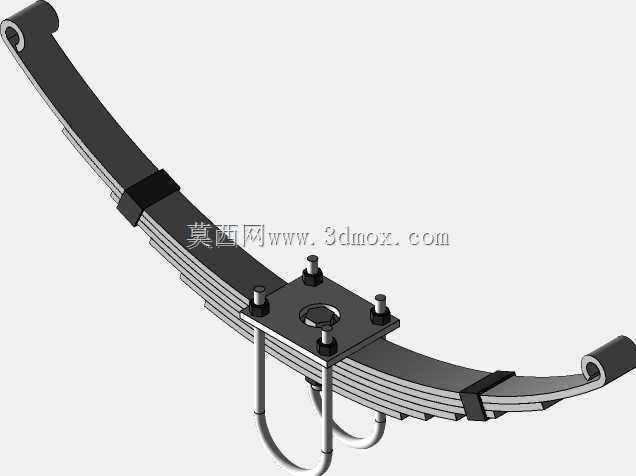

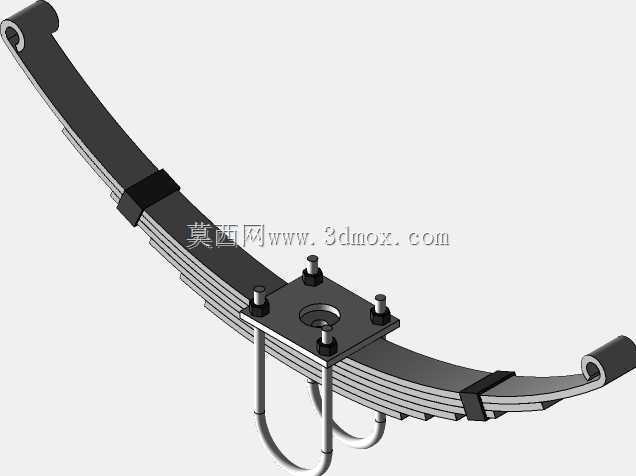

　　从安装边界来看，结构两端的卷耳是核心连接点位，一端通过销轴与车架前端的固定吊耳铰接，另一端与车架上的活动吊耳连接，可适配板簧受力变形时产生的长度变化，避免结构出现卡滞或附加应力。中间位置的中心螺栓将所有叠合的簧片精准定位，配合两侧的U型螺栓与骑马螺栓结构，将板簧总成牢牢固定在车桥的安装座上，保证车辆行驶过程中簧片不会出现横向窜动或错位。顶部的方形安装垫板分散了U型螺栓的压紧力，避免最上层主簧片局部应力集中导致的早期断裂，垫板中心的定位孔与车桥安装座上的定位凸台配合，可快速完成装配对位，减少总装环节的调整工作量。

　　设计过程中需要重点考量各片簧的曲率匹配，自由状态下各片的曲率半径从短到长依次递减，装配完成后各片之间存在初始预紧力，保证空载状态下各片都能紧密贴合，避免片间出现间隙导致行驶过程中产生异响或冲击载荷。簧片之间的接触区域在建模时预留了微小的间隙，可适配实际生产中石墨润滑涂层的厚度，减少片间摩擦带来的磨损，延长板簧的整体使用寿命。端部的黑色缓冲卡箍绑定在对应长度的簧片位置，可限制簧片在大变形工况下的横向错位，同时避免反向跳动时各片之间出现过大的张开间隙，保证受力传递的连续性。

　　从实际应用场景来看，这类板簧结构广泛应用于轻卡、重卡的前后悬架、农用拖拉机的底盘悬架、小型挖掘机的行走机构悬架，以及部分低速重载工业车辆的行走系统中，可承受数吨到数十吨的垂向载荷，在非铺装路面的颠簸工况下，能够将车轮传递的冲击载荷逐层分散到各片簧上，通过簧片的弯曲变形吸收冲击能量，保证车架与货厢的平稳性。建模过程中对各簧片的倒角、端部斜切结构都做了精准还原，实际生产中这些结构可减少片端的应力集中，避免长期交变载荷下出现疲劳裂纹，卷耳内部的衬套安装位也预留了标准尺寸，可直接适配通用规格的橡胶衬套，满足行业通用的装配互换要求。整套结构的安装孔位、中心距、卷耳直径都符合商用车板簧的通用尺寸规范，可直接用于底盘悬架的选型匹配、虚拟装配验证，也可作为教学演示中弹性元件受力变形的仿真模型使用，在动力学仿真中可通过设置片间的摩擦系数、簧片的材料弹性模量，模拟不同载荷下的板簧变形量与应力分布，为悬架系统的参数匹配提供直观的三维参考。
